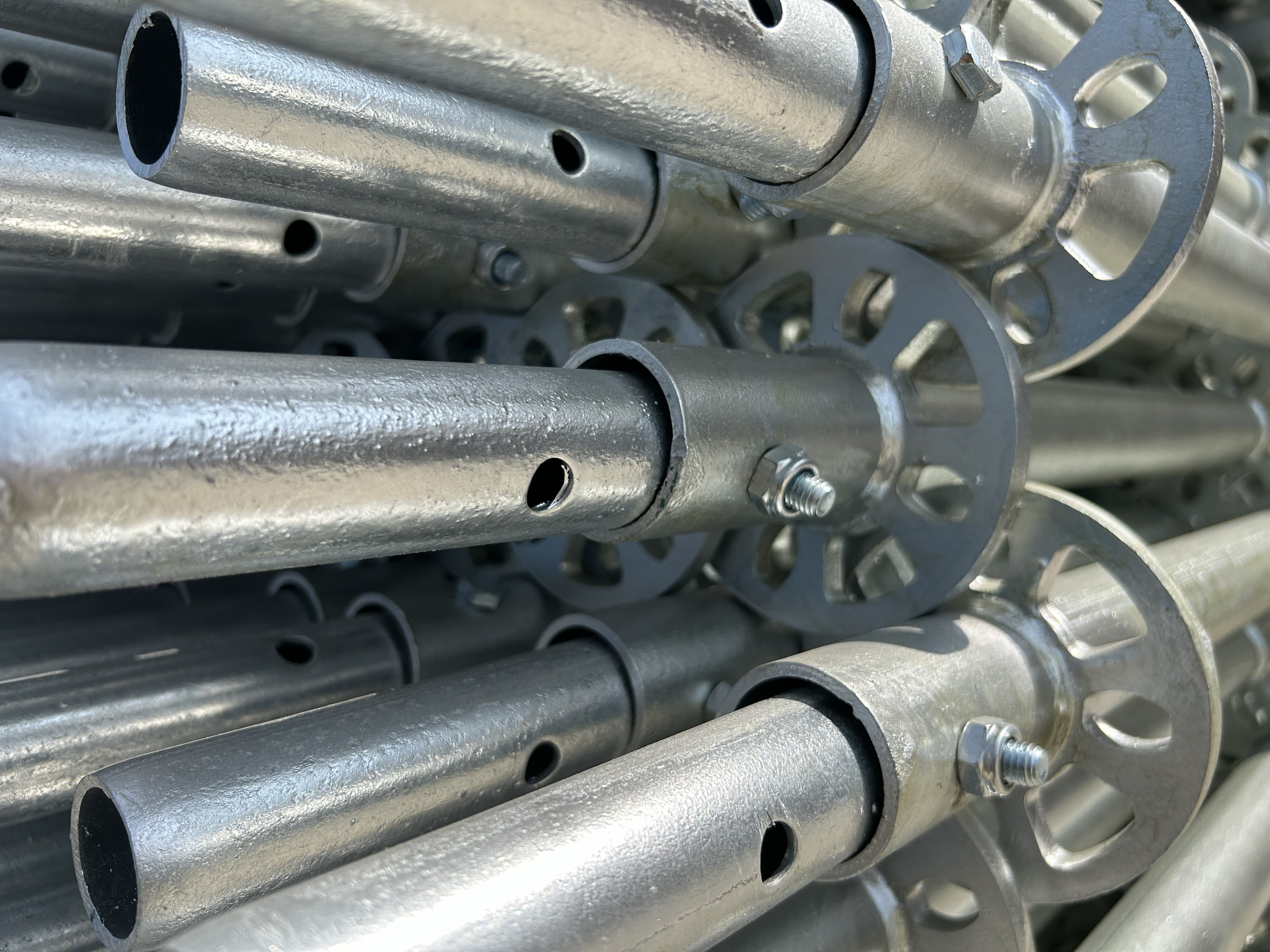

Ringlock 스캐 폴딩의 뛰어난 제공자

Nanjing Ek Metalwork Co., Ltd.는 링 록 스캐 폴딩 재료의 선도적 인 공급 업체입니다. 엄격한 품질 관리를 통해 우리는 전 세계적으로 10 년 이상 100 명의 고객에게 서비스를 제공하여 주거, 산업에서 상업용에 이르기까지 고품질의 비계 구성 요소를 공급했습니다.

모든 프로젝트 및 응용 분야의 요구 사항을 충족할 수 있도록 전체 크기 범위의 구성 요소 및 관련 액세서리를 사용할 수 있습니다. 의 구성 요소는 Ringlock 비계 시스템 조립을 단순화하고 노동력을 줄이는 고강도 통합 연결로 사전 설계되었습니다. Ringlock 시스템의 모든 부품은 고급 강철을 사용하여 고품질 표준에 따라 제작됩니다.

찾고있는 일반 또는 맞춤형 구성 요소에 관계없이 필요에 맞는 최상의 솔루션을 찾을 수 있습니다.

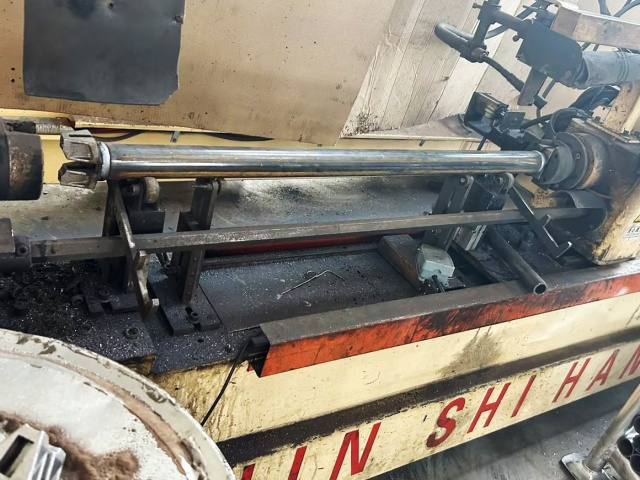

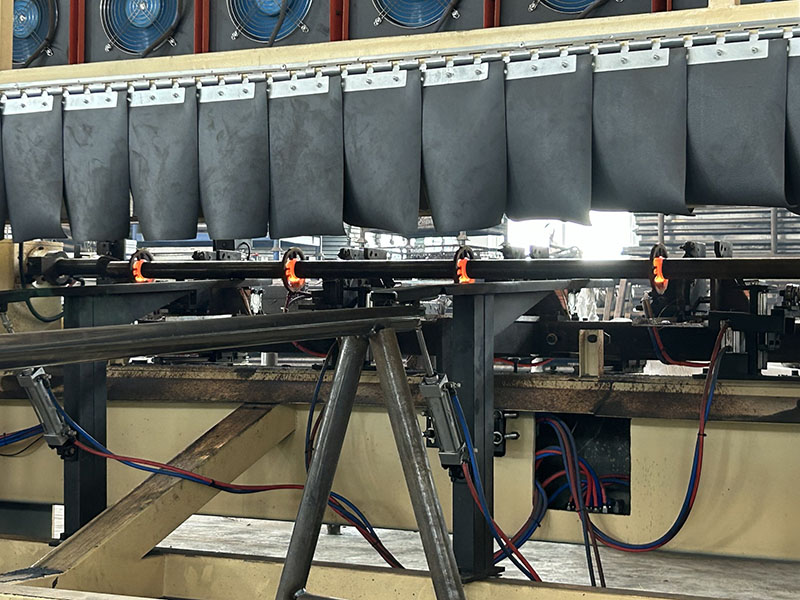

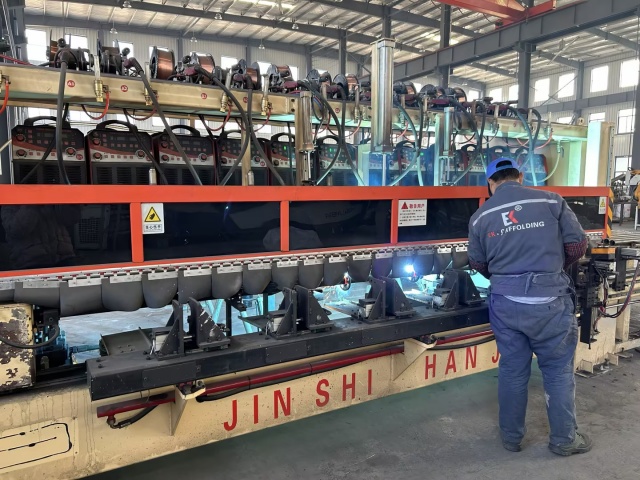

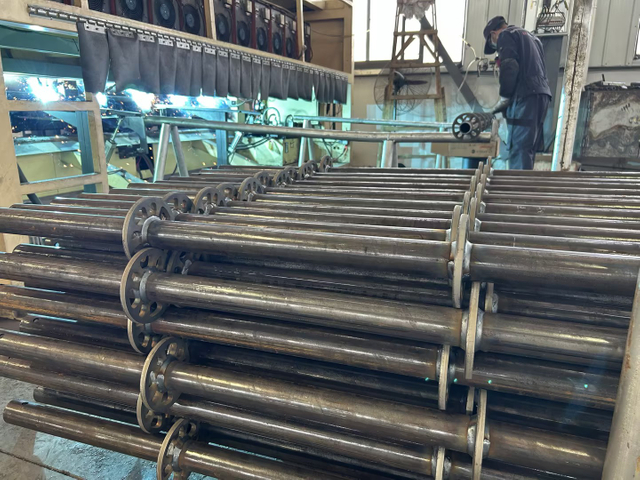

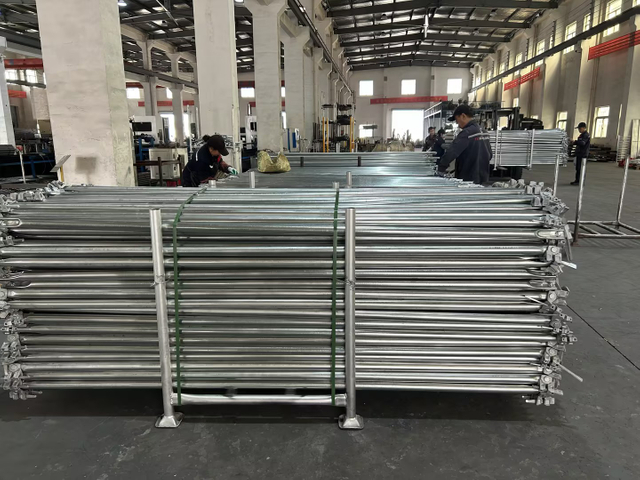

링 록 스캐 폴딩의 자동 용접

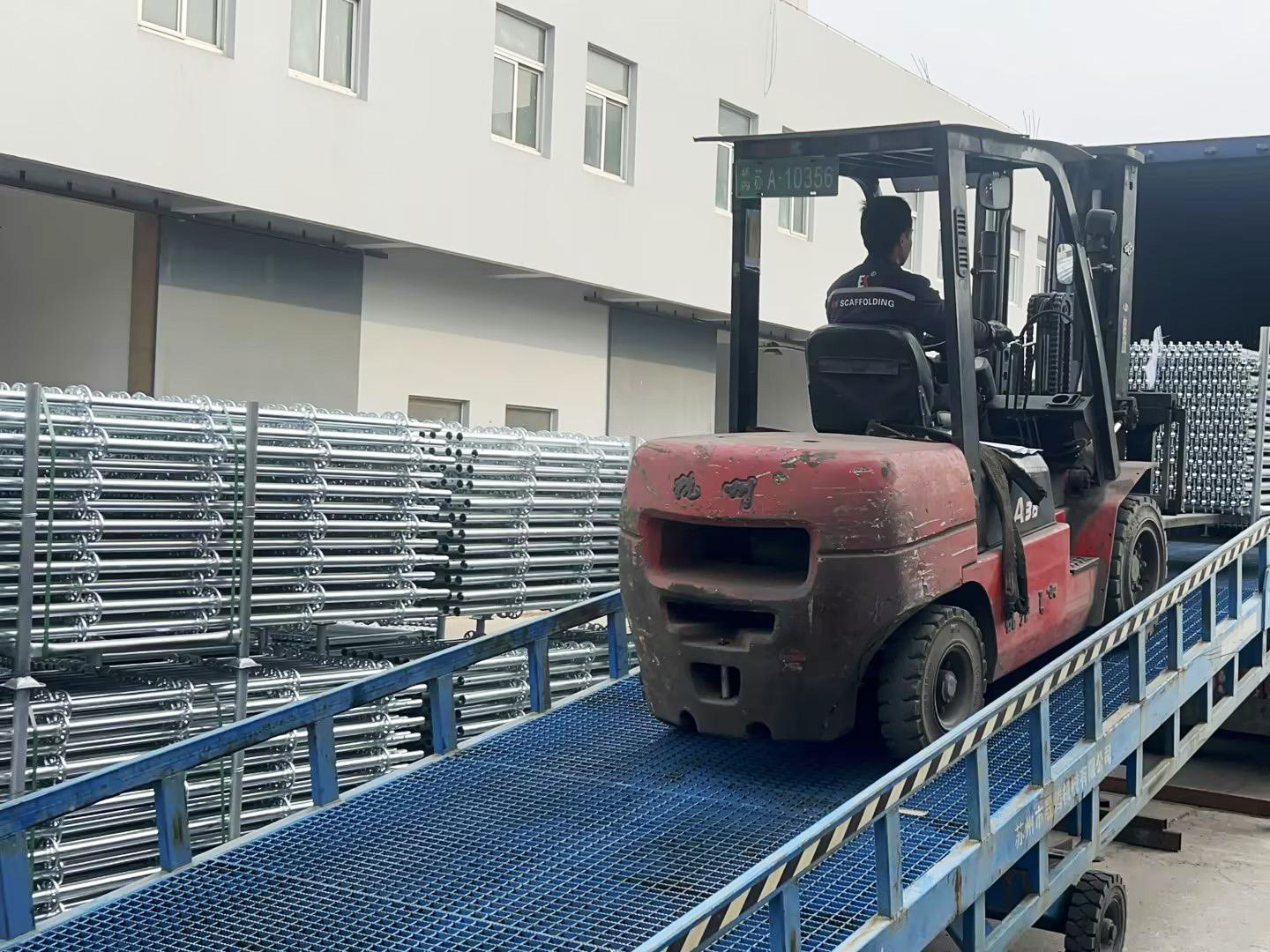

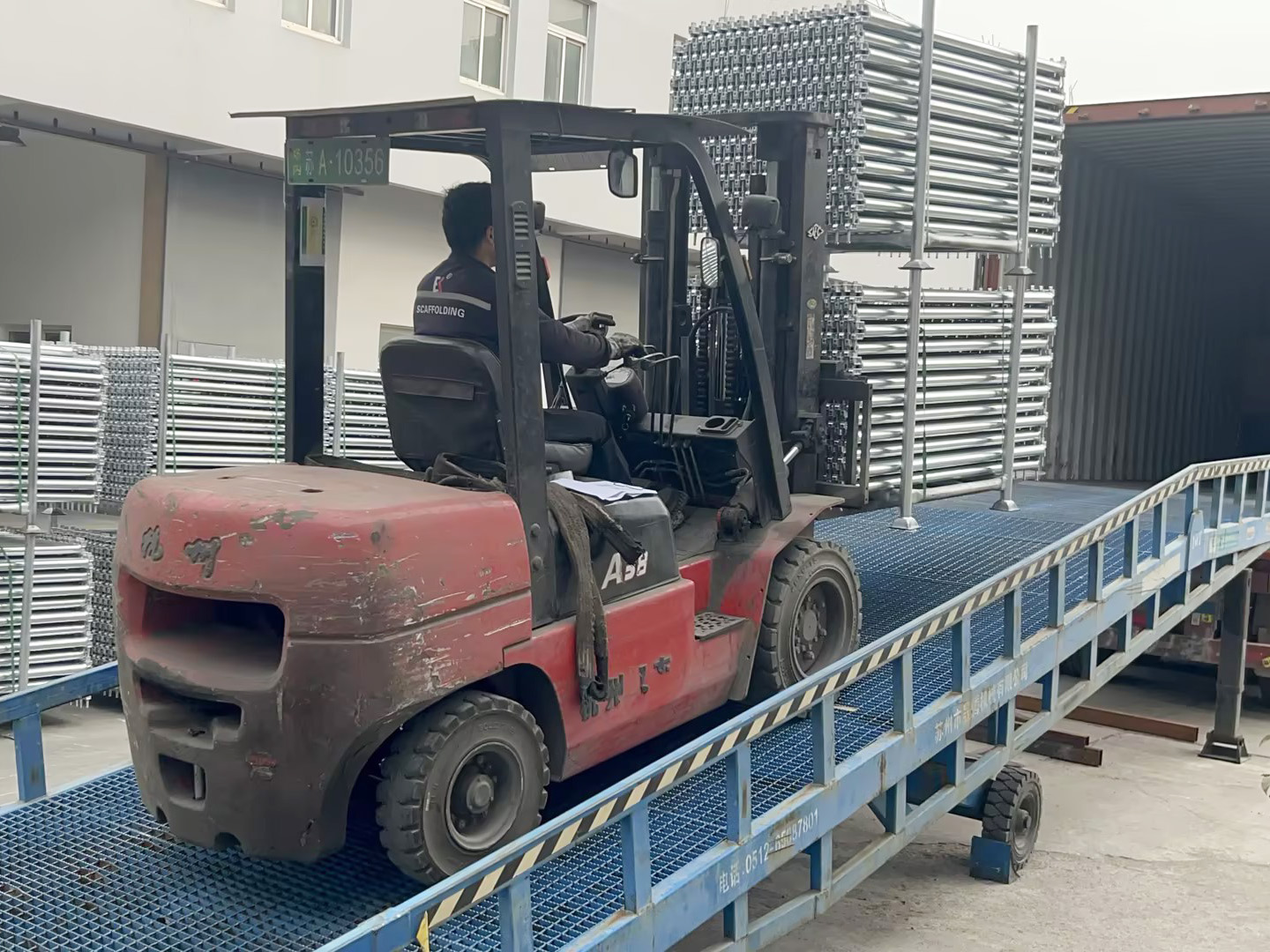

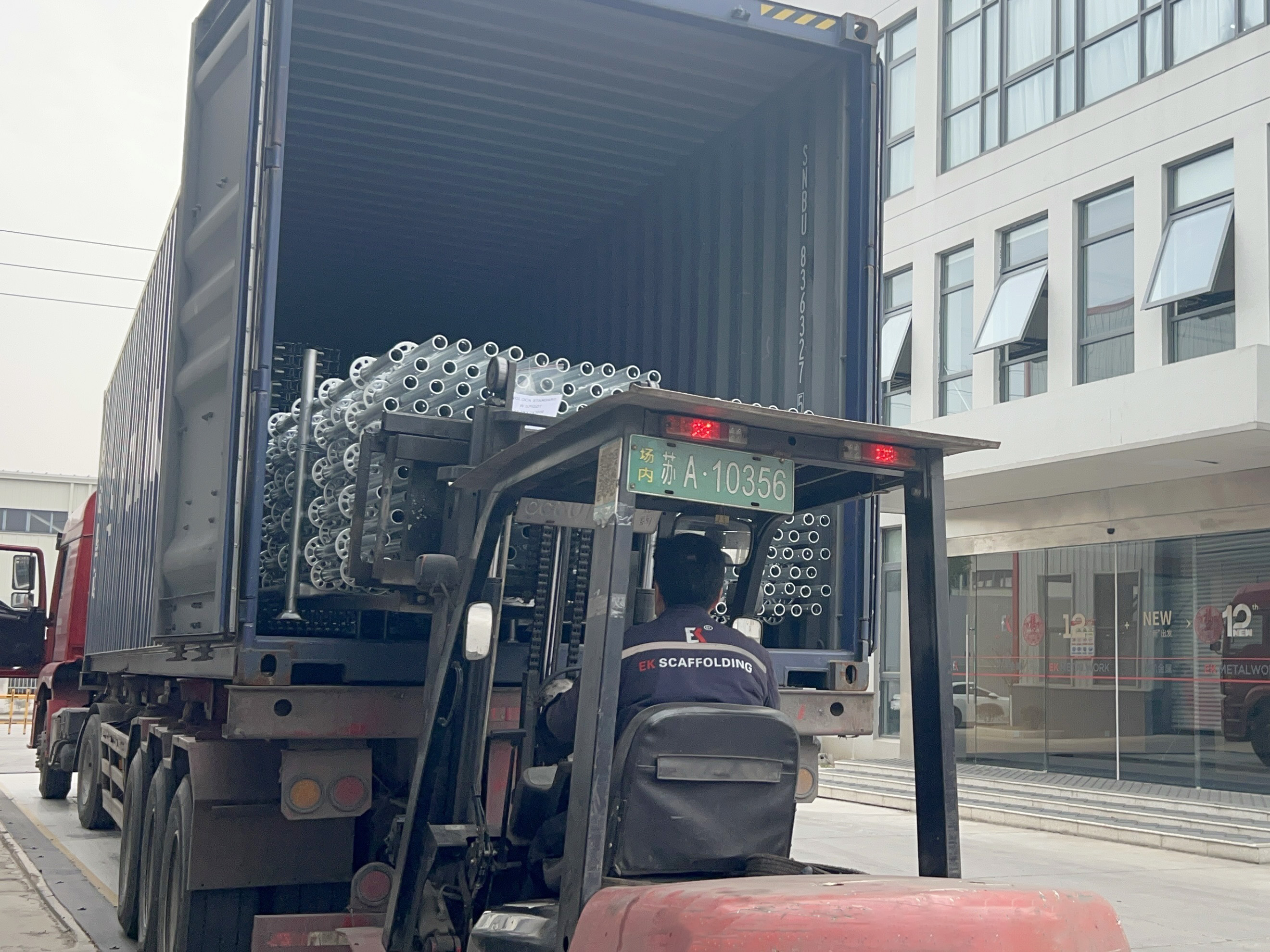

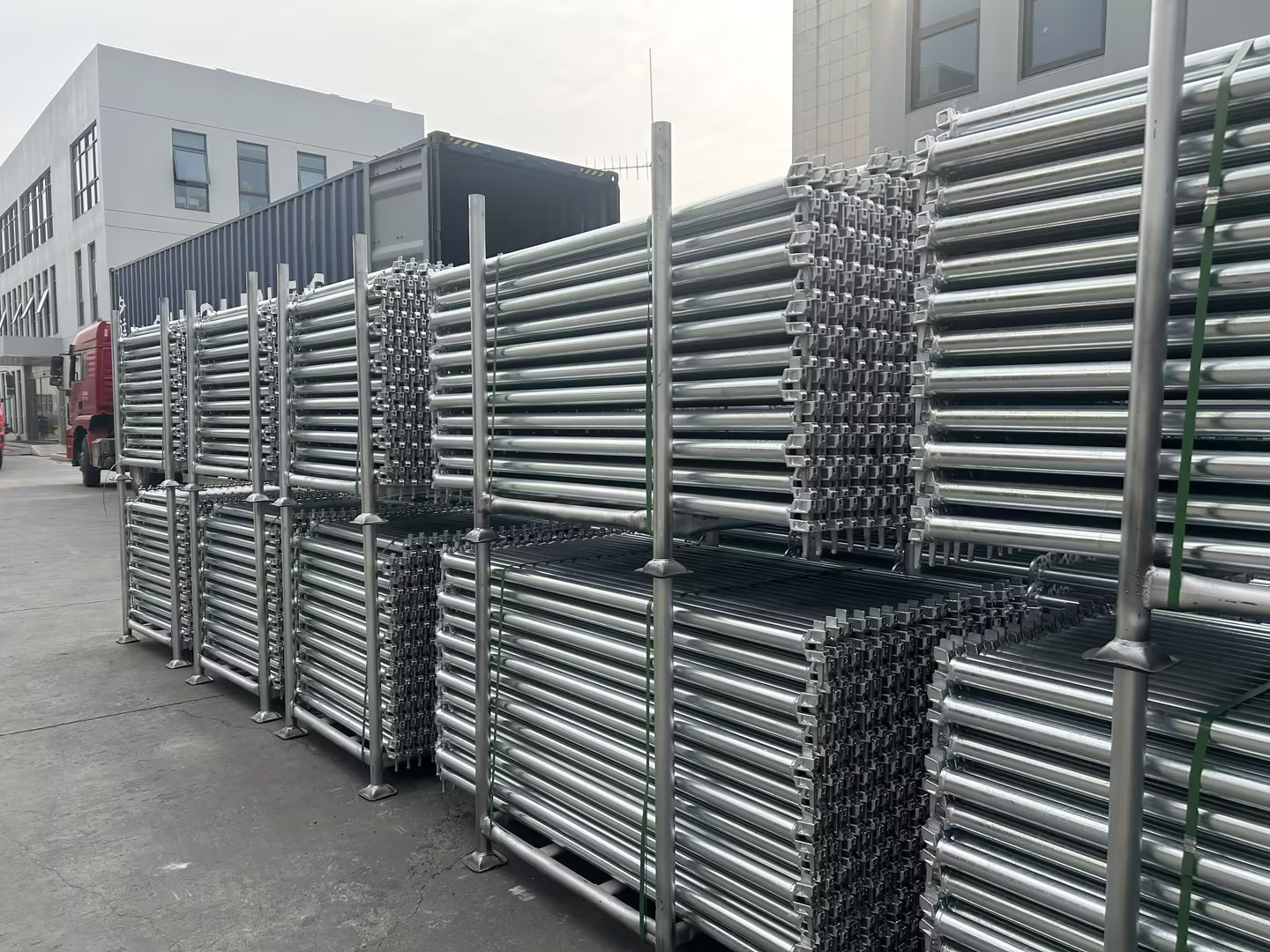

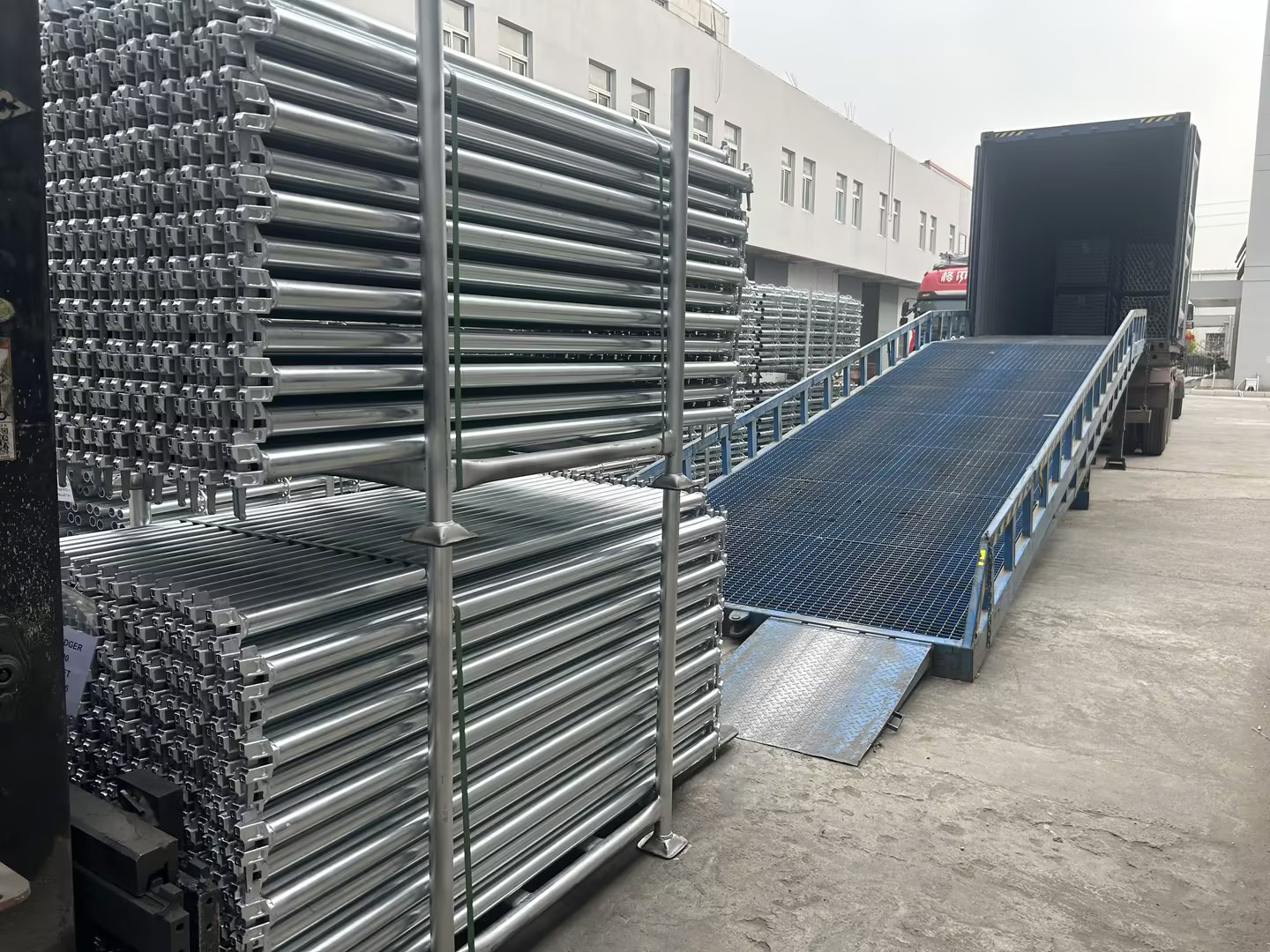

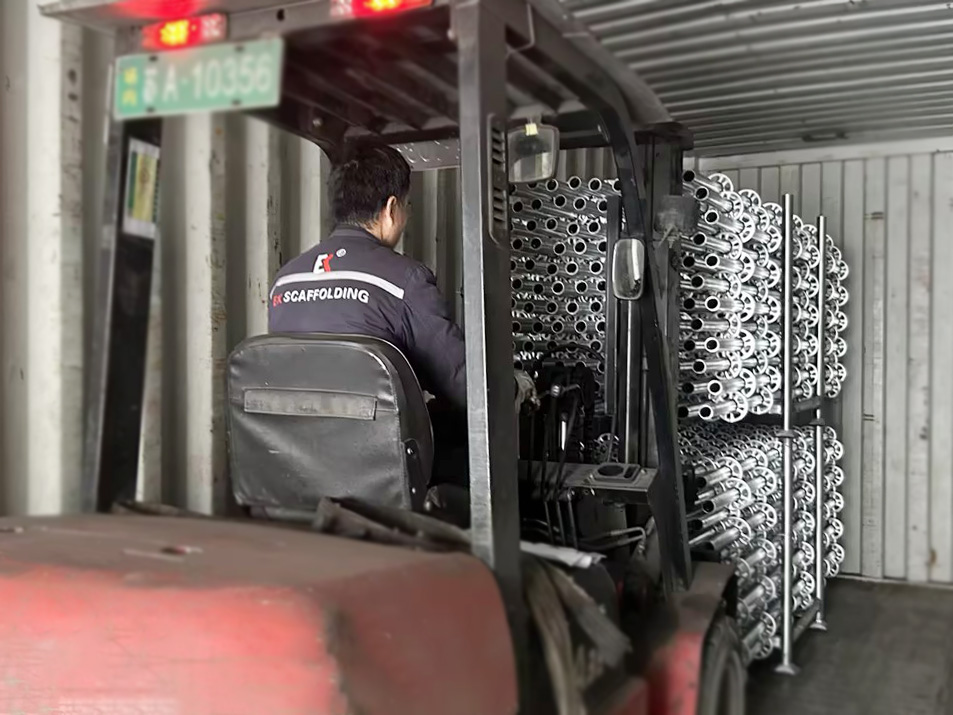

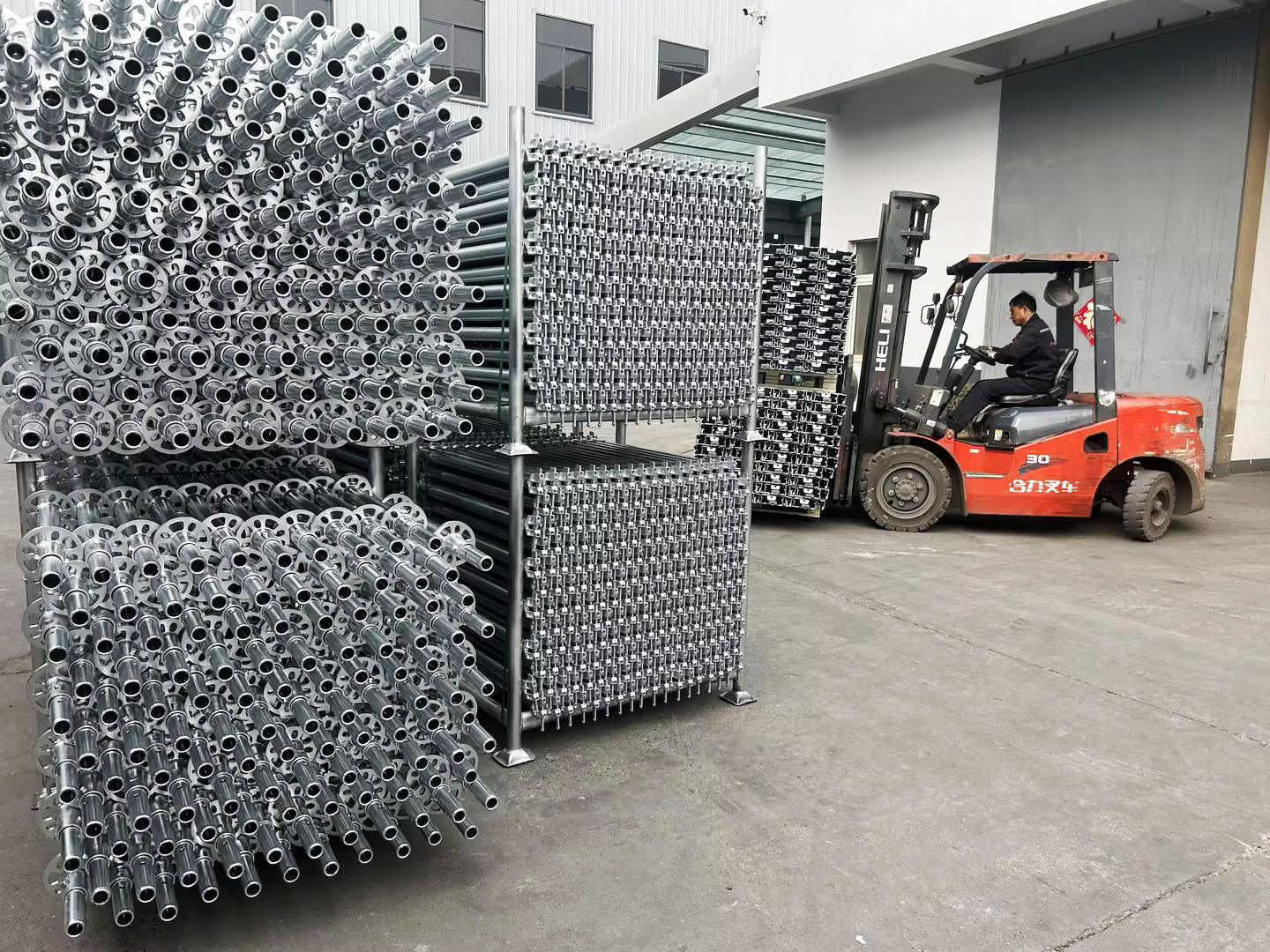

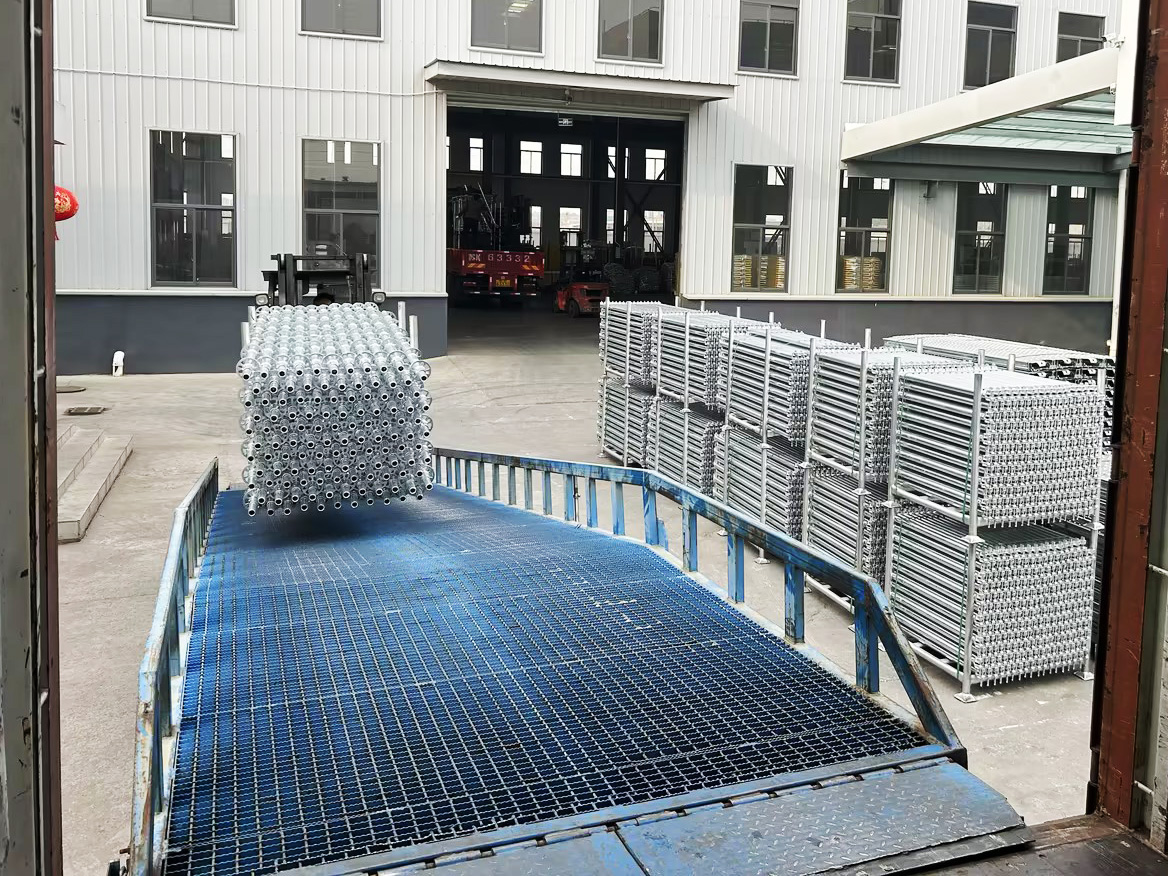

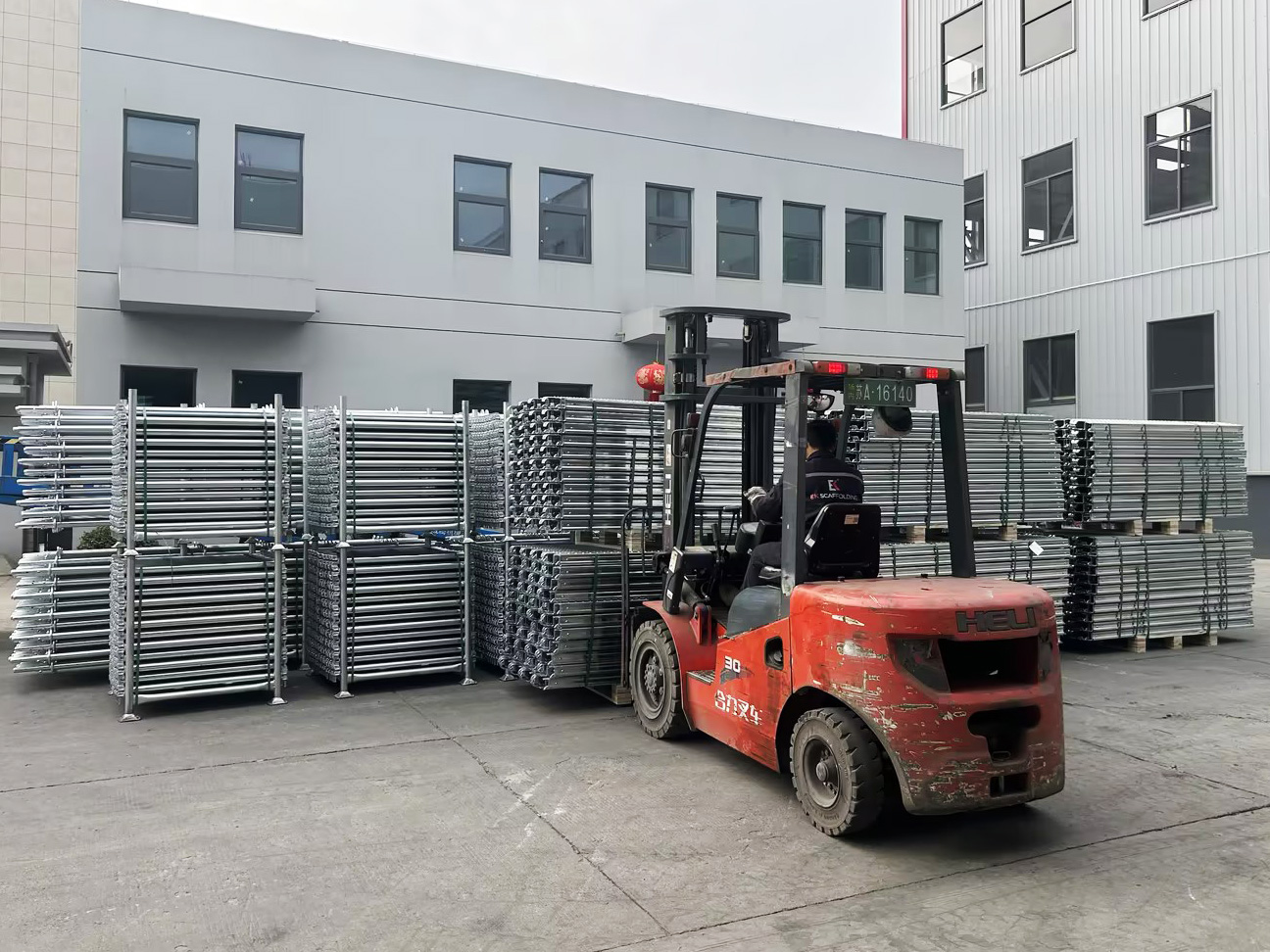

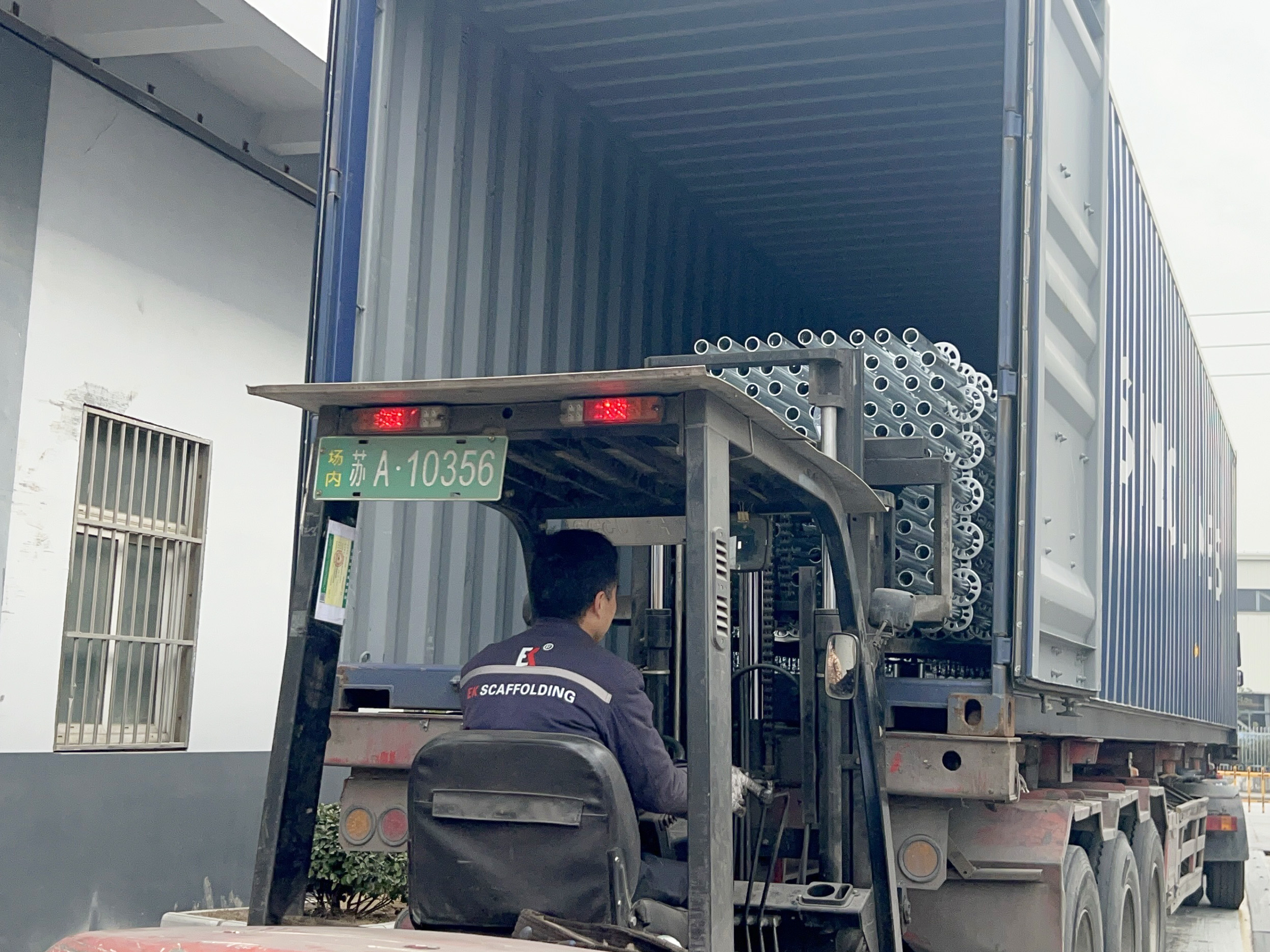

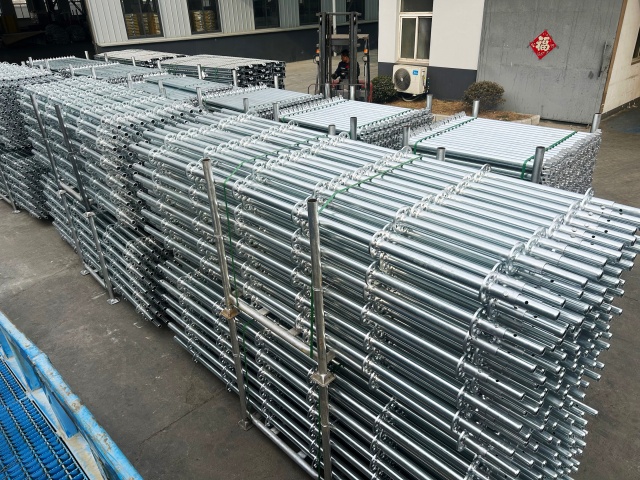

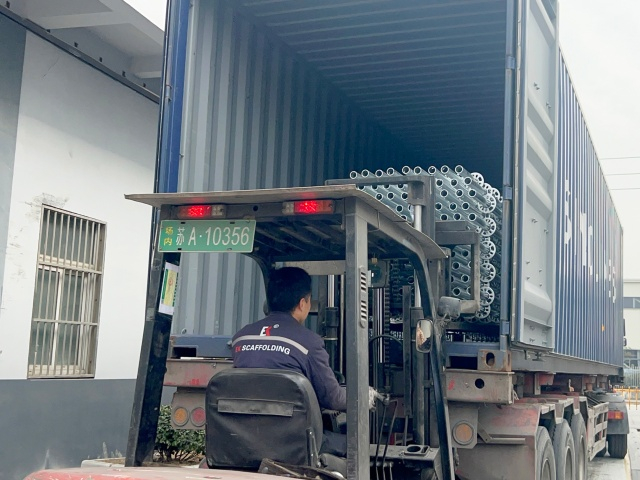

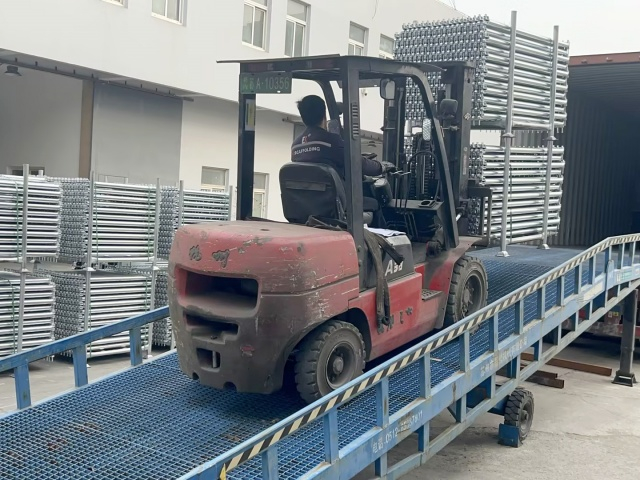

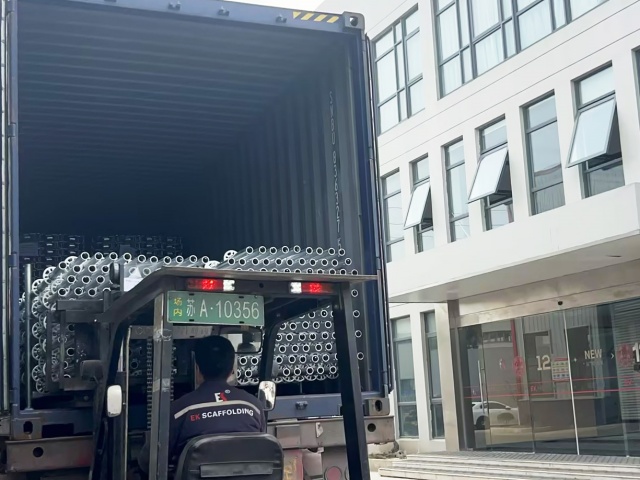

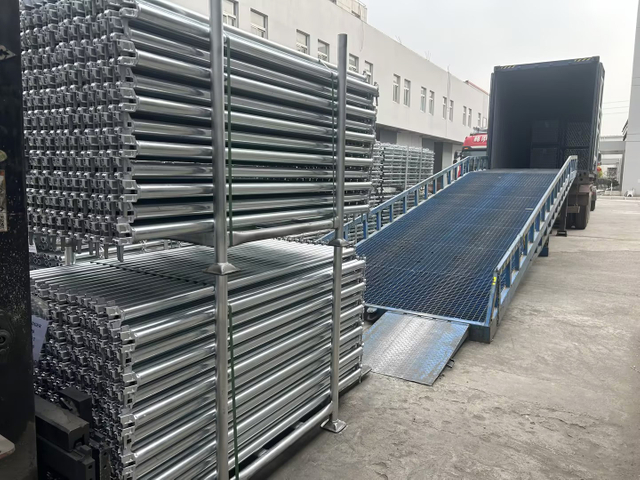

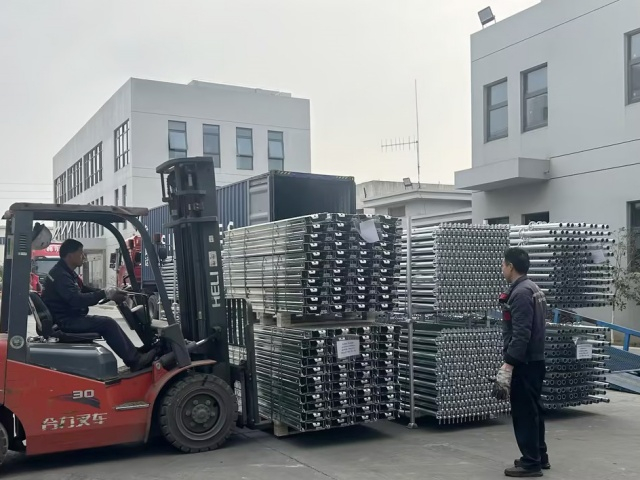

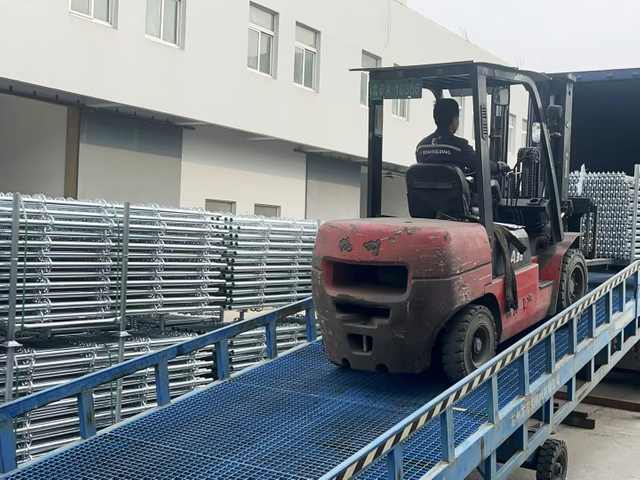

Ringlock 시스템 및 기타 구성요소 납품

Ringlock 비계란 무엇입니까?

Ringlock 비계 시스템은 Ring Lock 비계, 디스크 잠금 비계 또는 All Round 비계라고도 불리는 세계에서 가장 인기 있는 비계 시스템 유형 중 하나입니다. 모듈식 비계 시스템으로서 매우 다재다능하고 경제적이며 더욱 편리하고 빠르게 사용할 수 있습니다.

Ringlock 비계 재료 및 표준

Ringlock 비계 시스템은 EN 12810, CSA, ANSI/OSHA 및 AS/NZS 1576을 포함한 다양한 비계 안전 표준을 완벽하게 준수합니다.

Ringlock 비계 시스템은 전 세계적으로 널리 채택되었습니다. EN 12810, CSA, ANSI/OSHA, AS/NZS 1576 등 보편적으로 인정되는 안전 표준을 충족하거나 초과하는 안전 성능을 갖춘 매우 안전한 비계 시스템입니다.

목	명세서
적용 가능한 표준	EN 12810-1 / EN 12811-1 ANSI/SSFI SC100-5/05 AS/NZS 1576
재료 등급	Q355B / S355JR (수직 표준) Q235B / S235JR (수평 원장 / 대각선 버팀대)
표면 처리	용융 아연도금(ISO 1461 준수)
아연 코팅 두께	평균 두께 ≥ 80μm (또는 필요에 따라 맞춤화)

Ringlock 비계를 구성하는 구성 요소는 무엇입니까?

링록 비계 구조의 핵심은 개별 구성 요소에 있습니다. 이러한 부품이 없으면 비계 시스템을 조립하거나 모양을 잡을 수 없습니다. 다양한 부품이 관련되어 있지만 몇 가지 핵심 구성 요소는 절대적으로 필수적입니다. 그들은 전체 구조물이 지면에 견고하고 확실하게 수직으로 세워져 있는지 확인합니다.
로제트(Rosettes): 표준(수직 기둥)과 원장(수평 보)을 연결하는 연결점 역할을 하며 구조적 안정성을 강화하도록 설계되었습니다.
원장: 원장은 비계의 조립 및 구성에 필요한 하중 지지 표면을 제공하는 수평 지지 빔입니다.
표준: 표준은 비계 시스템의 기본 구조 요소입니다. 이러한 수직 기둥은 필요한 높이와 구조적 강도를 갖춘 비계를 제공합니다.
대각선 버팀대(Diagonal Braces): 이러한 각진 지지 부재는 구조물이 흔들리는 것을 방지하여 전체적인 안정성을 보장하는 데 사용됩니다.

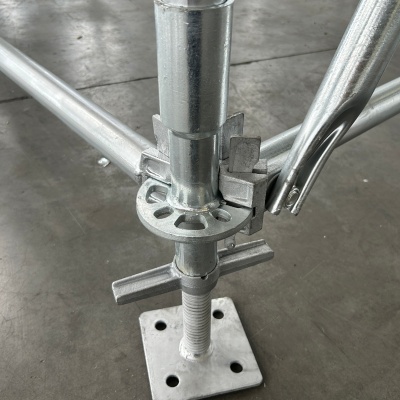

베이스 칼라: 베이스 칼라는 고정점 역할을 하여 비계가 단단히 수직으로 세워지고 지면에 단단히 고정되도록 해줍니다.

베이스 잭 : 베이스 잭은 고정 기능을 수행하여 비계가 안정적이고 똑바로 유지되며 지면에 단단히 고정되도록 합니다.
강철 판자 : 작업자가 걷는 플랫폼 표면을 구성합니다. 이는 직원이 비계 내에서 이동하고 작업할 수 있는 통로 역할을 하여 견고하고 신뢰할 수 있는 발판을 제공합니다.
가드레일: 구조물의 가장자리를 따라 배치된 보호 장벽으로, 인원이 측면에서 떨어지는 것을 방지하고 작동 안전을 보장하도록 설계되었습니다.
발가락 보드: 베이스에 위치한 로우 프로파일 장벽 구성 요소로 도구와 재료가 비계에서 떨어지는 것을 방지하도록 설계되었습니다.

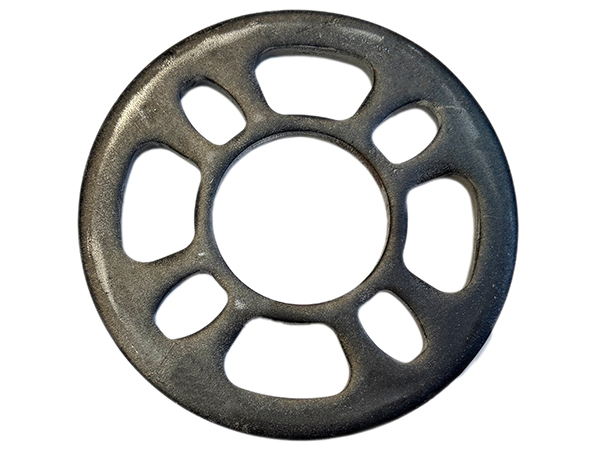

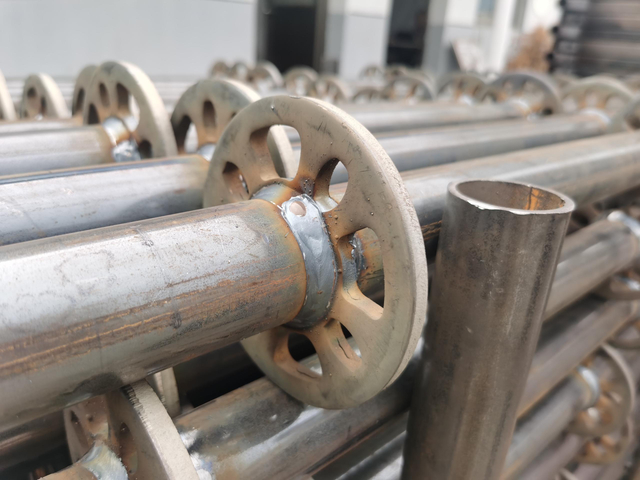

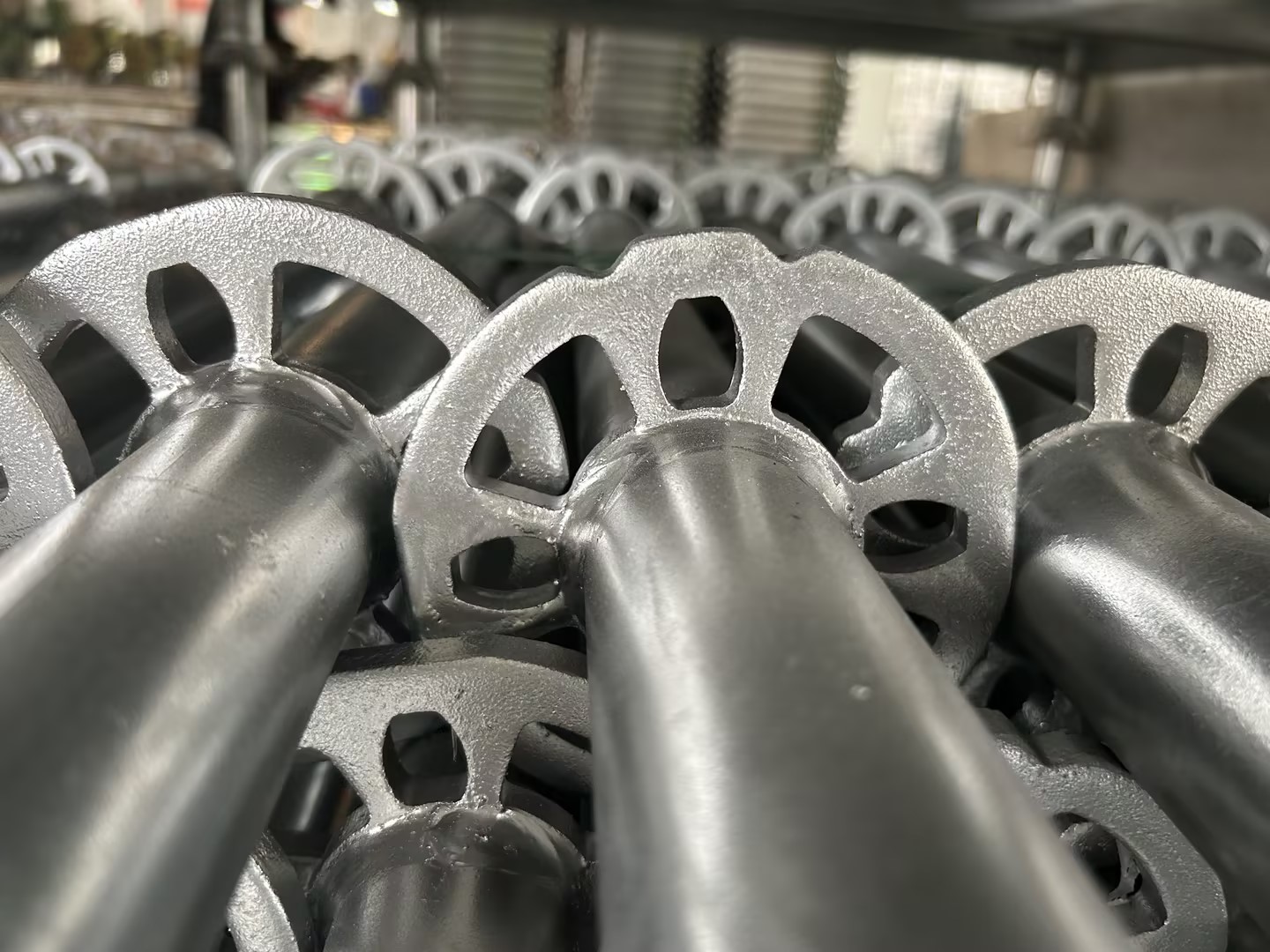

장미 매듭

로제트 연결은 링록 비계 시스템의 구조적 핵심 역할을 합니다. 각 로제트는 4개의 큰 구멍과 4개의 작은 구멍을 갖추고 있어 원장, 대각선 버팀대, 빔, 삼각형 브래킷과 같은 구성 요소를 8개의 서로 다른 방향에서 수직 표준과 동시에 연결할 수 있습니다. 독특한 8개 구멍 기하학적 구성 덕분에 이 연결 지점은 완전한 360도 연결을 용이하게 합니다. 당사의 링록 로제트는 10mm 두께의 Q355B 강철로 제조되며 Golden Lion의 자동 용접 기계로 실행되는 원주 심 용접 프로세스를 사용하여 수직 표준과 완벽하게 통합됩니다. 이 프로세스는 연결 지점이 높은 강도와 반강성 특성을 갖도록 보장함으로써 산업 및 해양 비계 프로젝트에 대한 EN 12810 표준에 규정된 하중 지지 요구 사항을 완전히 충족합니다.

유형	일반적인 값	메모
큰 구멍	4	대각선 버팀대를 연결하는 데 사용됩니다. 45°~60° 범위 내에서 각도 조정이 가능합니다.
작은 구멍	4	원장을 연결하는 데 사용됩니다. 정확한 90° 직각 연결을 보장합니다.
로제트 직경	123mm	표준 산업 사양.
로제트 두께	10mm	고강도 강판을 스탬핑 또는 정밀 주조하여 제조합니다.
재료	Q355B / S355JR	용접 무결성을 보장하기 위해 수직 표준의 재료와 일치합니다.
전단 용량	25.0kN	단일 노드당 수직 전단 하중 용량.
비틀림 강성	0.8-1.0kNm/rad	풍하중 하에서 비계 흔들림의 진폭을 결정합니다.

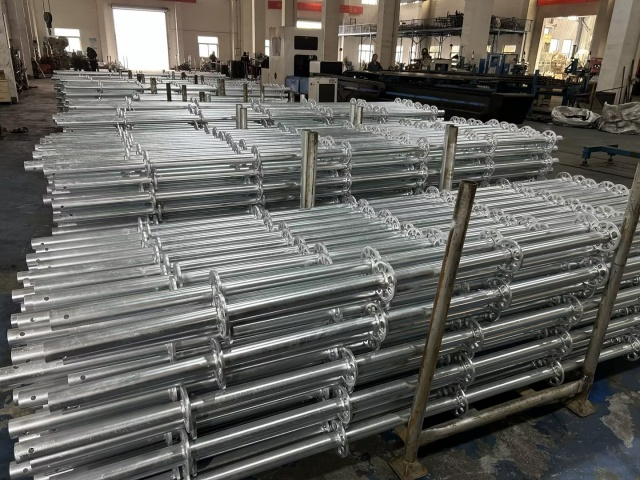

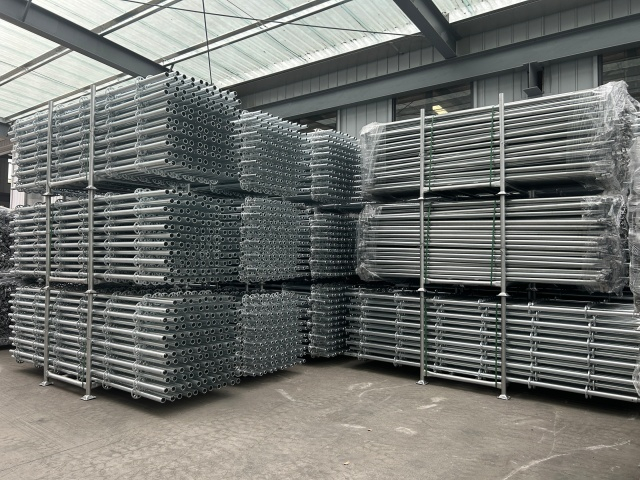

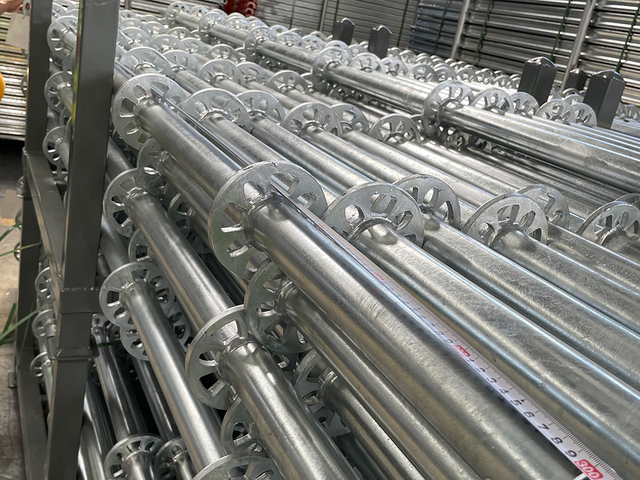

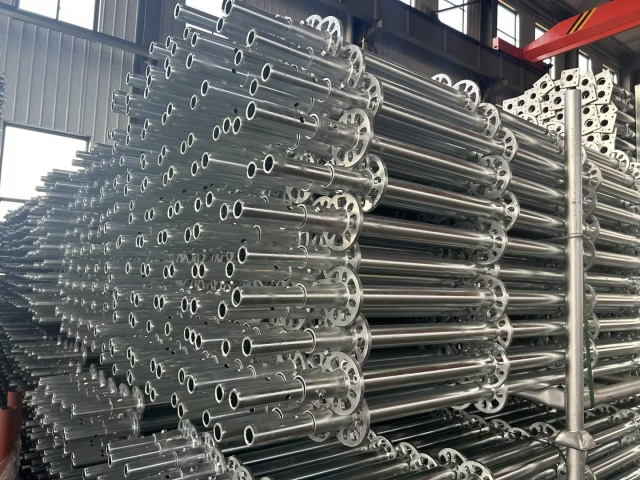

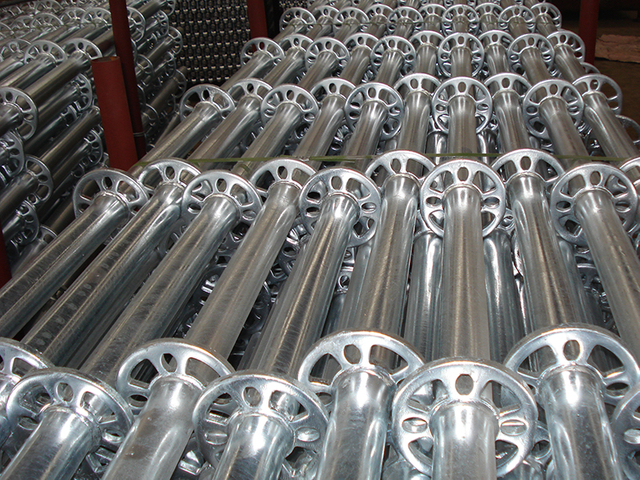

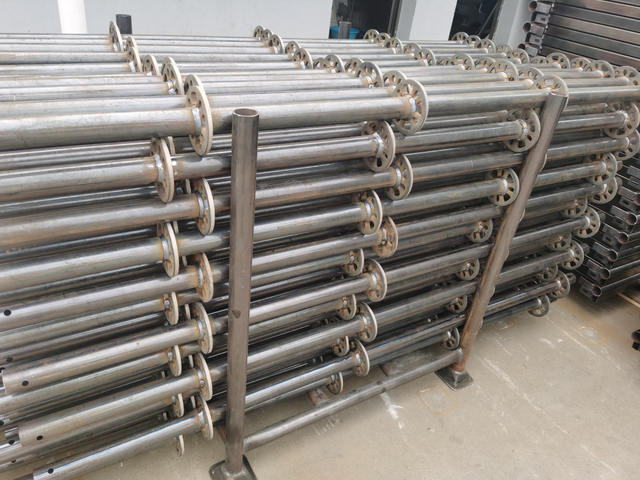

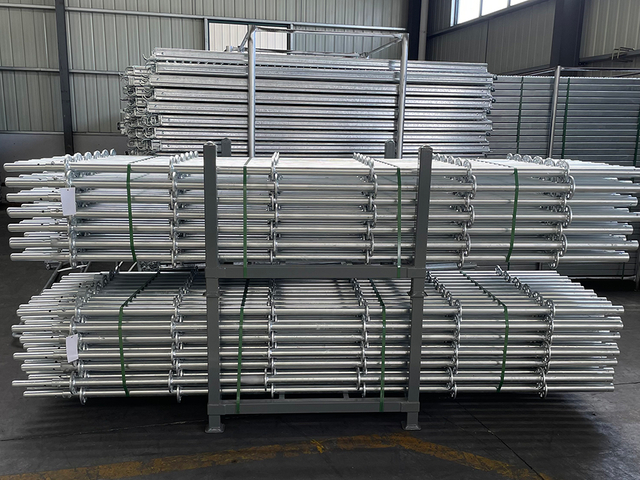

링 록 표준

모듈식 비계 구조에서 링록 비계 표준은 수직 구성 요소 역할을 합니다. 이는 로 제조됩니다 . 외경이 각각 48.3mm와 60mm인 이 디스크 시스템의 표준 높이는 일반적으로 0.5미터에서 4미터 사이입니다. 디스크는 500mm 간격으로 표준에 용접되어 원장, 대각선 버팀대 및 삼각형 브래킷과 같은 링록 시스템 내의 다른 구성 요소를 쉽게 연결할 수 있습니다. 강철 비계 튜브

Ri nglock 수직 / 표준 – 마개 포함 Q345 강철 튜브 48.3 x 3.2mm
암호	목	외경×벽두께	길이		무게
EK-RLS001	링 록 표준 0.5m	48.3*3.2/3.25/4.0	0.5m	1'8 '	3.2kg	7.1lbs
EK-RLS002	링 록 표준 1.0m	48.3*3.2/3.25/4.0	0.5m	3'3 '	5.5kg	12.2lbs
EK-RLS003	링 록 표준 1.5m	48.3*3.2/3.25/4.0	1.5m	4'11 '	7.0kg	15.5lbs
EK-RLS004	Ringlock 표준 2.0m	48.3*3.2/3.25/4.0	2.0m	6'7 '	10.2kg	22.5lbs
EK-RLS005	링 록 표준 2.5m	48.3*3.2/3.25/4.0	2.5m	8'2 '	11.7kg	25.8lbs
EK-RLS006	링 록 표준 3.0m	48.3*3.2/3.25/4.0	3.0m	9'10 '	14.9kg	32.8lbs

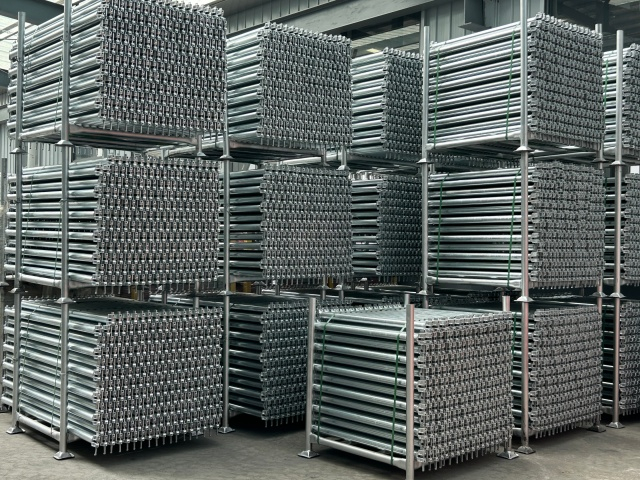

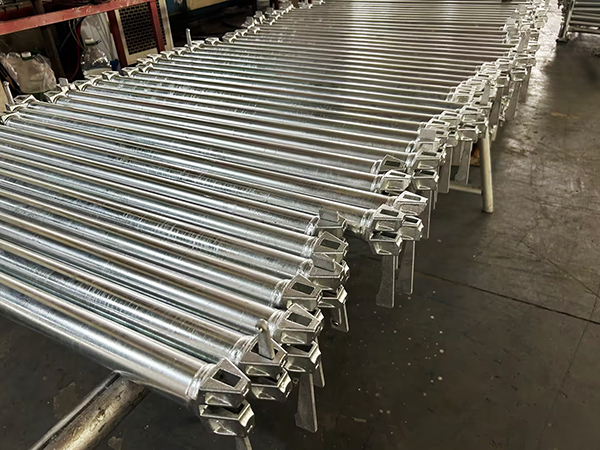

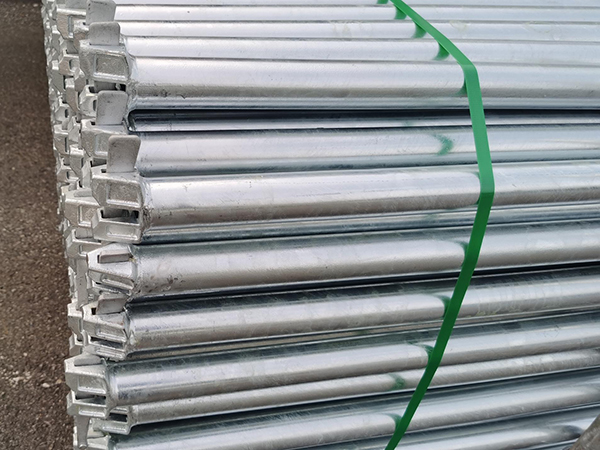

링 록 스캐 폴딩 원장

링록 비계의 맥락에서 원장은 일반적으로 링록 비계 시스템 내에서 수평 구조 구성 요소 역할을 하는 링록 'O형' 수평 막대를 구체적으로 나타냅니다. 이 링록 비계 원장은 외경 48.3mm의 강철 비계 튜브로 제작됩니다. 양쪽 끝에는 주강 원장 헤드와 쐐기 핀이 장착되어 있으며, 이를 통해 원장은 비계 표준(수직 기둥)에 있는 로제트 구멍에 단단히 고정됩니다.

Ringlock Ledger – Spigot 포함 Q345 강철 튜브 48.3 x 3.2mm
암호	목	외경×벽두께	길이		무게
EK-RLS001	링락 원장 0.5M	48.3*2.75/3.0/3.2	0.5m	1'8 '	3.2kg	7.1lbs
EK-RLS002	링락 원장 1.0M	48.3*2.75/3.0/3.2	0.5m	3'3 '	5.5kg	12.2lbs
EK-RLS003	링락 원장 1.5M	48.3*2.75/3.0/3.2	1.5m	4'11 '	7.0kg	15.5lbs
EK-RLS004	링락 원장 2.0M	48.3*2.75/3.0/3.2	2.0m	6'7 '	10.2kg	22.5lbs
EK-RLS005	링락 원장 2.5M	48.3*2.75/3.0/3.2	2.5m	8'2 '	11.7kg	25.8lbs
EK-RLS006	링락 원장 3.0M	48.3*2.75/3.0/3.2	3.0m	9'10 '	14.9kg	32.8lbs

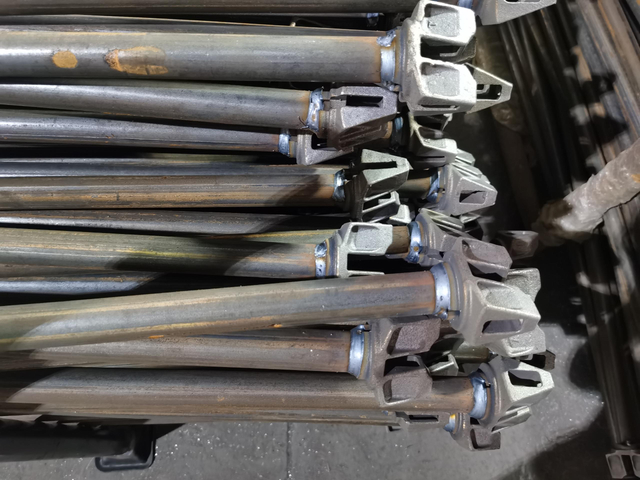

원장 끝

EK Scaffolding에서 제조한 원장 끝은 ZG230-450 등급 강철로 주조되어 최대 25kN의 최소 접합 전단 강도를 달성합니다. CNC 기술을 사용하여 정밀 가공된 이 원장 끝은 로제트 표준에 정확히 맞는 정확한 치수를 갖추고 있어 구조적 흔들림을 효과적으로 최소화합니다. Golden Lion 자동 용접 기계를 사용하여 용접하면 견고한 솔기와 균일한 강도를 특징으로 하는 완전 관통 용접이 이루어지며 용접 누락 또는 약한 용접과 관련된 위험이 완전히 제거됩니다. 이를 통해 비계 플랫폼은 50미터가 넘는 높은 고도의 작업 환경에서도 항상 견고하고 안정적으로 유지됩니다.

Ringlock 비계 원장 끝부분의 제조 공정 비교

범주	주강 원장 끝 (매몰 주조)	프레스 스틸 원장 끝(스탬프/용접)	위조된 원장 끝
응용 시나리오	주류 수출 모델; 현재 국제 시장에서 가장 일반적인 스타일로 고품질 엔지니어링 프로젝트에 자주 사용됩니다.	경제적인 모델; 매우 엄격한 비용 관리 요구 사항이 있는 프로젝트에서 흔히 발견됩니다.	견고한 엔지니어링 모델; 안전 성능 요구 사항이 매우 엄격한 중량 지지 시스템(예: 교량, 발전소)에 사용됩니다.
제조공정	실리카졸이나 물유리를 포함하는 정밀 주조 공정을 활용합니다.	금형을 사용하여 두꺼운 강철판을 스탬핑한 후 강철 튜브의 끝 부분에 용접하여 형성됩니다.	철강재료를 고온단조하여 생산합니다.
주요 기능	매끄러운 표면 마감과 매우 높은 치수 정확도로 Ringlock 로제트와 거의 완벽하게 맞습니다.	비교적 간단한 구조와 가벼운 자중.	다공성이나 모래 함유물이 거의 없는 밀도가 높은 내부 금속 입자 구조를 가지고 있습니다.
장점	강도가 높고 일관성이 우수합니다. 노드 연결의 비틀림 강성을 크게 향상시킵니다.	매우 낮은 비용과 짧은 생산 리드타임.	뛰어난 인성; 취성 파손 위험 없이 극한의 추위나 충격이 심한 환경에서 뛰어난 성능을 발휘합니다.
단점	없음	접촉 면적은 일반적으로 주조 원장 끝의 접촉 면적보다 작습니다. 무거운 하중을 받으면 국부적인 변형이 일어나기 쉬우므로 내구성이 약간 떨어집니다.	가장 높은 생산 비용; 외부 마감은 일반적으로 주조 부품보다 덜 세련됩니다.

주강 커플러 성능 사양

파이프 직경	48.3mm(표준비계 강관 외경)
무게	0.4kg - 0.6kg
턱 열기	11mm – 12mm(10mm 두께의 디스크 수용)
웨지 핀 구멍 직경	7 mm – 9 mm (표준 웨지 핀과 호환 가능)
전면 프로필 곡률	48.3mm 수직 표준의 곡률과 정확히 일치합니다.
안전 전단 하중	25.0kN
최고의 인장 강도	65.0kN
용접 침투	100% 원주 방향 침투 용접

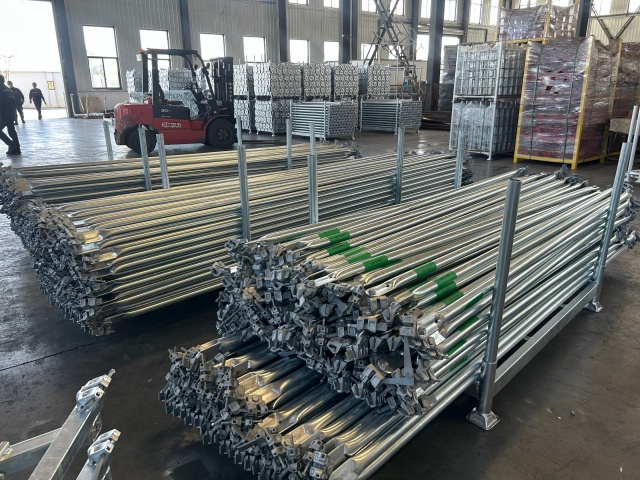

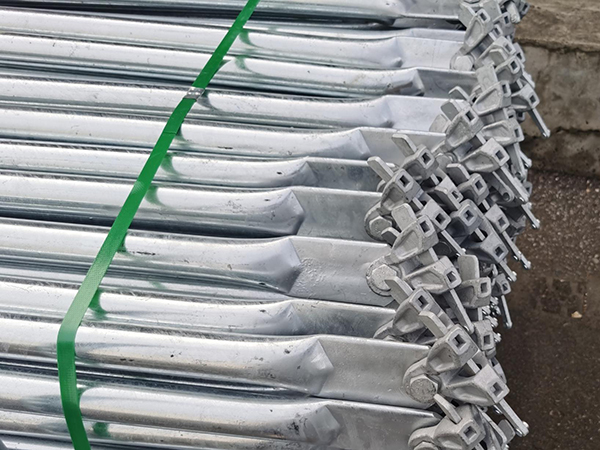

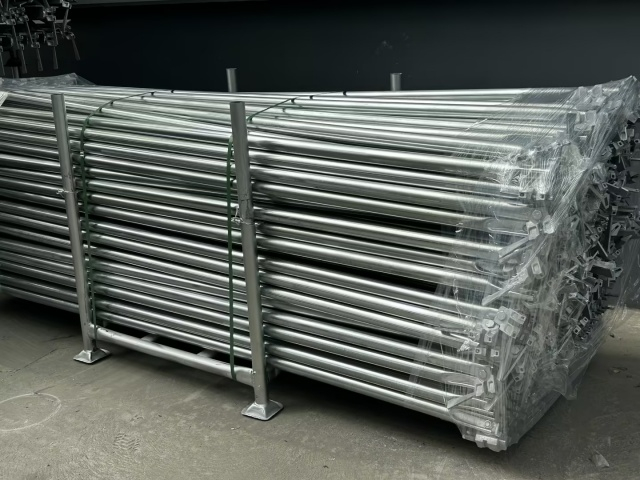

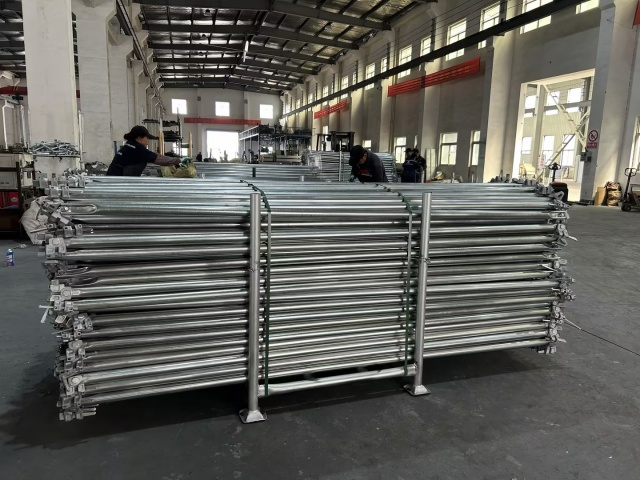

링 록 대각선 브레이스

Ringlock 비계용 대각선 버팀대는 수평면 내에 설치된 대각선 버팀대입니다. 이는 비계 시스템의 안정성을 보장하고, 하중 중심의 이동을 유발할 수 있는 측면 변형을 방지하며, 건설 과정에서 측면 힘을 견디는 역할을 합니다.

링 록 대각선 브레이스 Q235 강철 튜브 48.3 x 2.5mm
암호	목	외경×벽두께	너비	높이 / 리프트	길이	무게
EK-RLB001	링록 대각선 버팀대 0.65x2.0M	42.22.5/48.32.75	0.65m	2.0m	2.11m	7.7kg	17.0lbs
EK-RLB002	링록 대각선 버팀대 1.07x2.0M	42.22.5/48.32.75	1.07m	2.0m	2.27m	8.2kg	18.0lbs
EK-RLB003	링록 대각선 버팀대 1.57x2.0M	42.22.5/48.32.75	1.57m	2.0m	2.55m	9.0kg	19.8lbs
EK-RLB004	링록 대각선 버팀대 2.13x2.0M	42.22.5/48.32.75	2.13m	2.0m	2.93m	10.1kg	22.3lbs
EK-RLB005	링록 대각선 버팀대 2.44x2.0M	42.22.5/48.32.75	2.44m	2.0m	3.15m	10.8kg	23.8lbs
EK-RLB006	링록 대각선 버팀대 3.05x2.0M	42.22.5/48.32.75	3.05m	2.0m	3.65m	12.3kg	27.0lbs

기타 구성요소

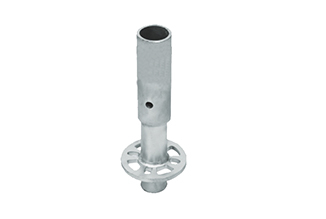

베이스 칼라

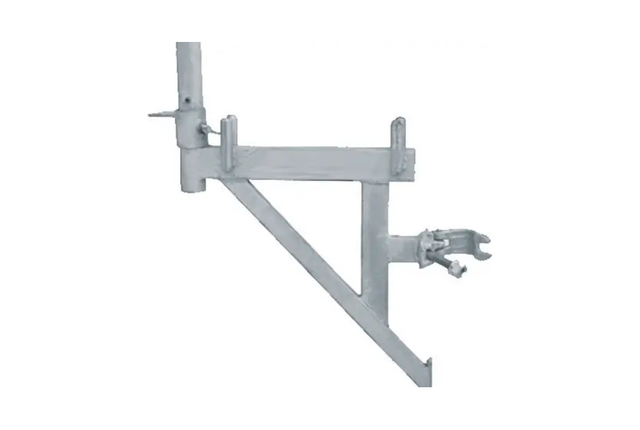

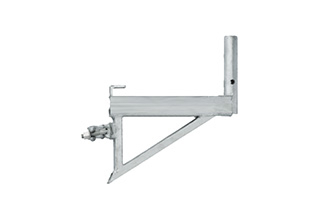

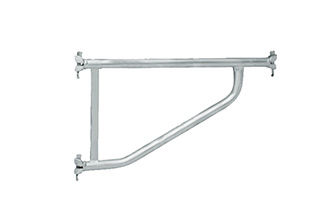

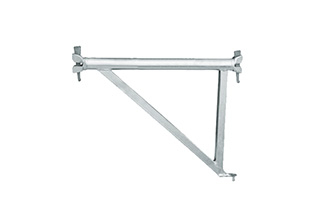

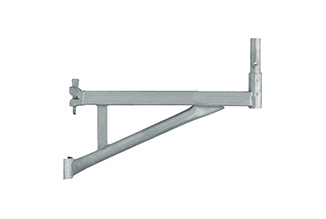

삼각대
삼각대
삼각대
삼각대
삼각대

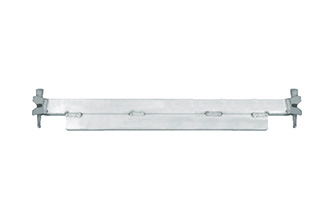

링 록 트랜섬

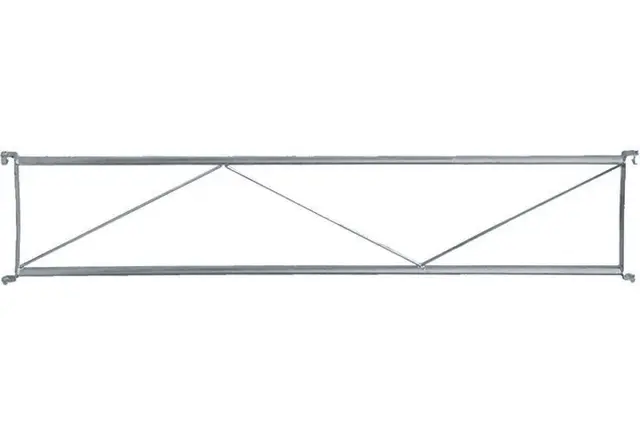

링 록 트러스

기타 크기 / 구성 요소 또는 맞춤형 요구 사항은 당사에 문의하십시오.

알루미늄 링 록 스캐 폴딩 구성 요소도 사용할 수 있습니다.

내부 표준 개구부에서 특수 연마 공정이 수행되어 발기를 부드럽게 만듭니다.

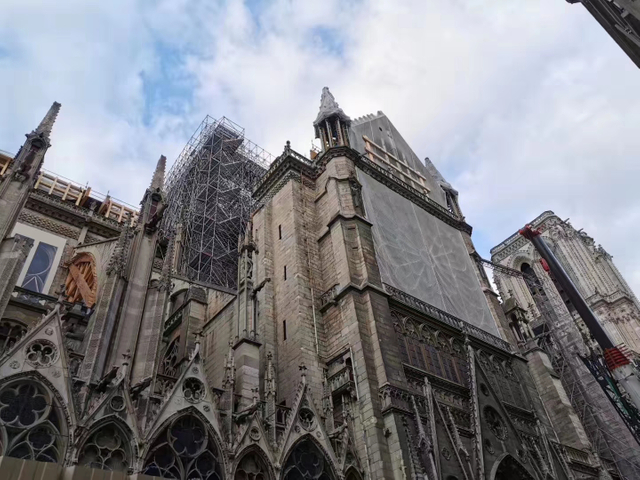

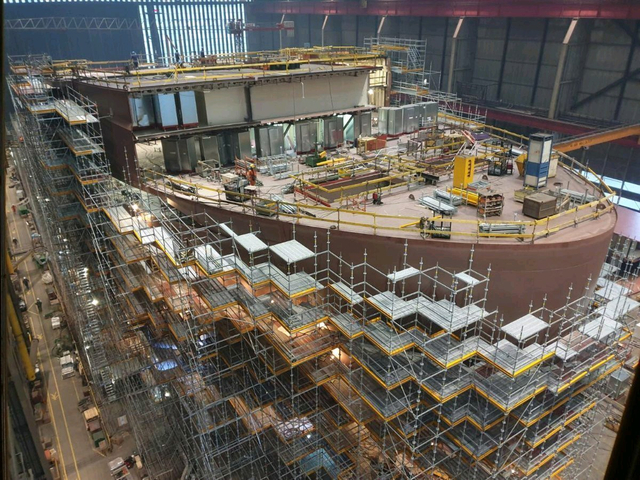

Ringlock 스캐 폴딩 시스템 응용 프로그램

시공을위한 링 록 스캐 폴딩 시스템

Ringlock 스캐 폴딩 시스템은 일반 터널 및 기타 교량 프로젝트, 비아 큐트 엔지니어링, 공장 건물, 높은 워터 타워, 발전소, 정유소 등에 널리 사용되며, 특수 워크샵의 지원, Spans Shacks, Spans Shacks, Storage Shelves, Chimneys, Water Towers 및 Interior and Interior and Interior and Interior Anteroration, Modelscate Station, Grandstence, Grandstence, STORN, STORCE STRECTER, STORN, STORCE, STORN, STORCE, STORN, STORCE STERCENT, STORN, STORCE STRECTE 이브닝 파티의 무대 발기, 스포츠 게임의 관람석 등

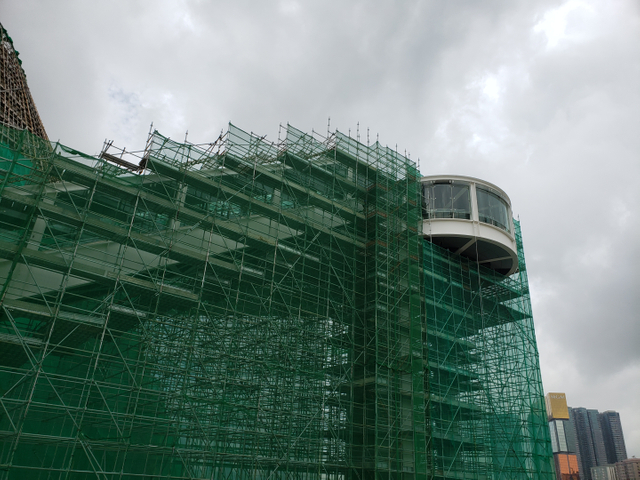

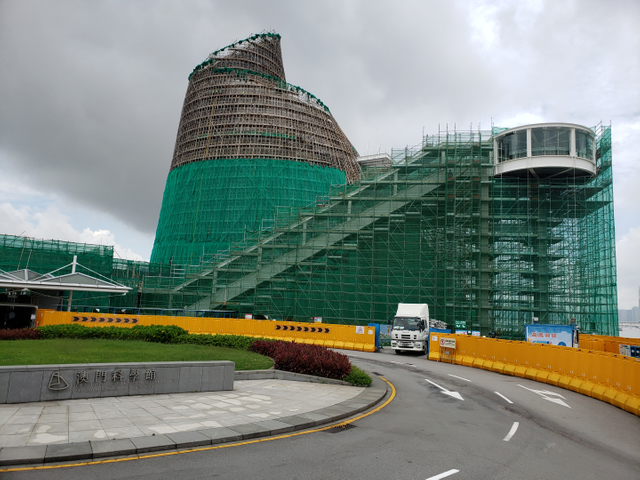

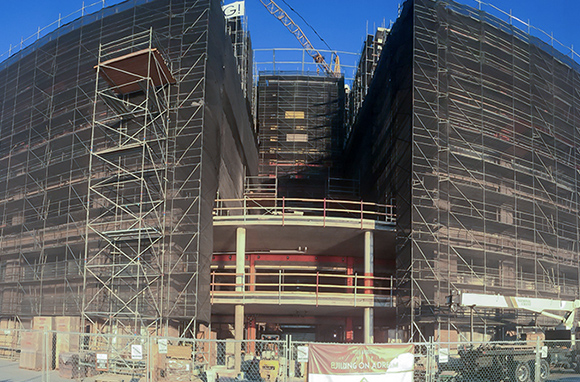

건물을위한 링 록 스캐 폴딩 시스템

더 적은 수의 구조, 편리한 건설 및 분해, 기본 구조 및 특수 부품으로 인해 링록 시스템이 다양한 구조적 건물에 적합하게 됩니다. 이는 Ringlock Standards , Ringlock Ledgers 및 Ringlock Diagonals Brace 의 세 가지 유형의 멤버로 구성됩니다 . 이들 부재는 모두 EK 비계 제조업체 에서 제작됩니다 . 첫째, 이러한 비계설계는 기존 비계의 이동부분이 쉽게 분실 및 파손되는 문제를 최소화하고, 시공단위의 경제적 손실을 줄인다. 둘째, 비계의 이동식 잠금 부분으로 인해 발생하는 기존의 숨겨진 위험을 방지하는 이동식 링 잠금 비계 구성 요소가 없습니다.
더 나은 포괄적인 혜택. 컴포넌트 시리즈는 표준화되어 있어 운반 및 관리가 용이합니다. 흩어져 있거나 쉽게 손실되는 구성 요소가 없으며 손실이 적고 투자가 적습니다.

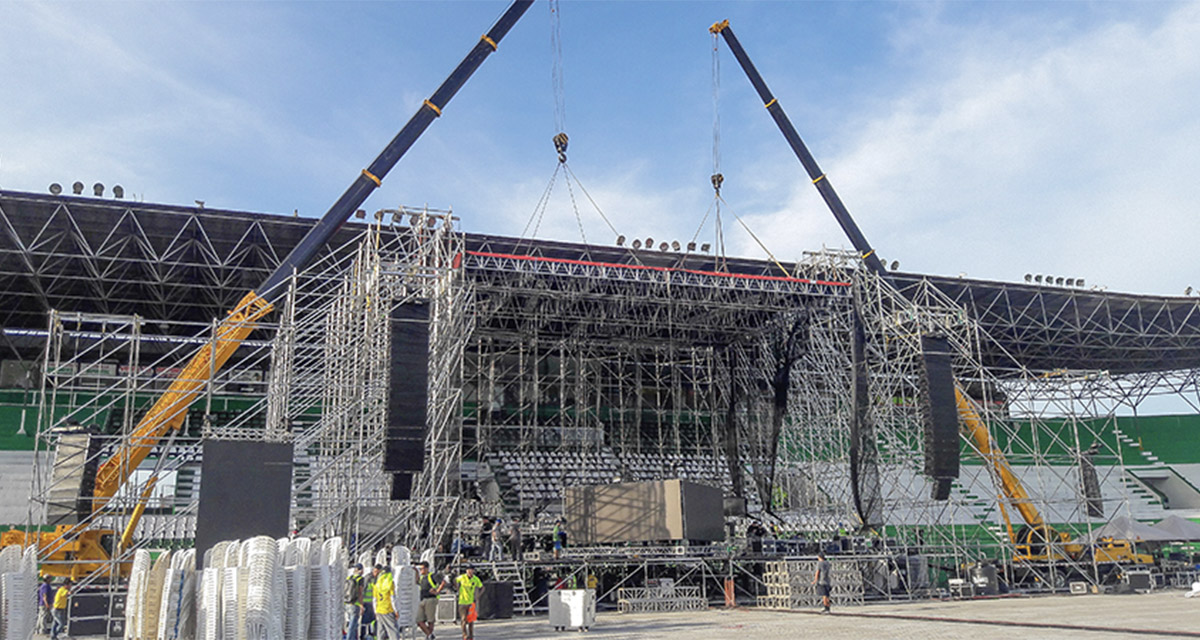

이벤트를위한 Ringlock 스캐 폴딩 시스템

링 록 스캐 폴딩은 와 같은 액세서리와 함께 조절 식베이스 잭 , 조절 가능한 U 잭 , 거더 및 캔틸레버 다양한 다양성을 달성 할 수 있습니다.
1) 고르지 않은 경사면에 세워질 수 있습니다.
2) 계단식 스텐실을 지원할 수 있습니다.
3) 통로로 세워질 수 있으며 처마와 날개로 세워질 수 있습니다.
4) 등반 프레임, 움직일 수있는 워크 벤치 및 외부 구부러진 프레임과 함께 사용할 수 있습니다. 그리고 다양한 기능적 지원 기능을 달성하기 위해;
5) 다양한 단계, 광고 엔지니어링 괄호 등을 설정하는 데 사용할 수 있습니다.

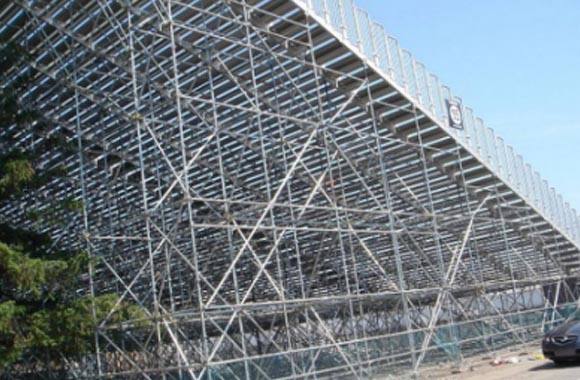

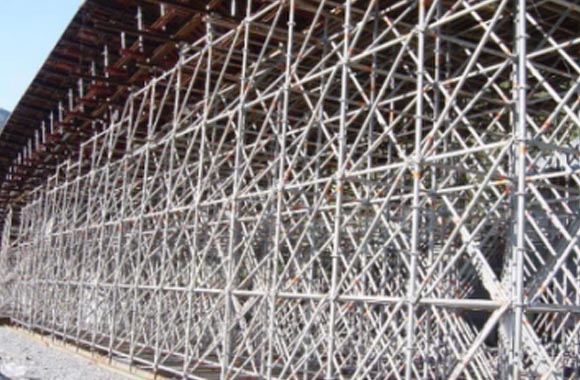

링 록 스캐 폴딩 프로젝트

우리의 생산 능력은 매월 20 개 이상의 컨테이너입니다. 우리는 프로젝트의 성공을 보장하기 위해 여기 있습니다.

말레이시아 라부안 인근 해상 유전

중동아시아 정유공장

베트남 이벤트 좌석 시스템

중국 북부 조선소

링 록 스캐 폴딩 카탈로그

EK 링록 시스템 카탈로그는 다음과 같습니다. 여기에서 당사의 모든 Ringlock 대각선 버팀대, Ringlock 원장 및 Ringlock 표준 제품을 볼 수 있습니다.

Ringlock 비계 카탈로그가 귀하를 만족시킬 수 없다고 생각하시면 다운로드할 파일도 있습니다.

이름	다운로드
Ringlock 시스템 카탈로그.pdf	다운로드

다운로드 및 문의 무료

Ringlock 비계는 독립적인 쐐기 삽입 기능을 갖춘 자동 잠금 메커니즘입니다. 연동과 중력으로 인해 쐐기를 조이지 않아도 원장은 빼낼 수 없습니다. 원장은 자동 잠금 기능이 있어 쐐기를 눌러 잠그거나 제거할 수 있으며 로제트와 주조 끝단 사이의 접촉면이 넓어 강관 의 굽힘 강도가 향상 되고 표준이 비뚤어지지 않도록 보장합니다.

Ringlock 표준과 Ringlock 비계 원장 사이의 수직 교차 축은 정확도가 높고 응력 특성이 합리적입니다. 따라서 지지력과 전체 강성이 크고 구조 안정성이 강합니다. 각 표준은 3~4톤을 운반할 수 있습니다. 버팀대의 수는 전통적인 비계보다 훨씬 적습니다.

유럽, 미국, 호주 및 기타 표준을 준수합니다. 실험실 테스트는 타사 회사 (SGS, TUV…)가 고객의 요구 사항으로 수행합니다.

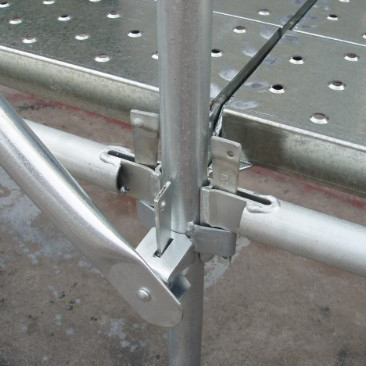

Ringlock 비계 대 Cuplock 비계 대 Kwikstage 비계

모듈형 비계 시스템을 선택할 때는 조립 속도, 유연성, 하중 지지력, 비용 등의 요소를 종합적으로 고려해야 합니다. Ringlock 비계, Cuplock 비계 및 Kwikstage 비계 는 현재 가장 널리 사용되는 세 가지 비계 시스템이며 각각 고유한 장점을 가지고 있습니다.
아래 표에서는 건물 건설, 산업 프로젝트 또는 인프라 엔지니어링 요구 사항에 가장 적합한 시스템을 결정하는 데 도움을 주기 위해 이 세 가지 시스템 간의 주요 차이점을 간략하게 설명합니다.

유형	링 록 스캐 폴딩	Cuplock 스캐 폴딩	Kwikstage 스캐 폴딩

연결 방법	장미 매듭	상부 및 하부 컵	V-프레싱(V-홈)
연결점	8	4	4
연결 각도	모든 각도(4개는 고정, 4개는 조정 가능)	90도 직각만	90도 직각만
잠금 장치	자동 잠금 웨지 및 핀	회전식 CupLock(나선형 잠금)	드롭인 핀/중력 잠금 장치
튜브 직경	48.3mm	48.3mm	48.3mm
벽 두께	3.2mm / 3.25mm / 4.0mm	3.0mm / 3.2mm	3.25mm / 4.0mm
무게	빛	중간	무거운
표면 마감	용융 아연도금(HDG)	용융 아연 도금 / 도장	용융 아연 도금 / 도장
안전 표준	EN 12810 / AS 1576	BS 1139 / EN 12810	AS/NZS 1576
내하중 용량	매우 높음(축방향 하중, 편심 최소화)	높은	중간
유연성	매우 높음	보통의	보통의
조립 속도	빠름(웨지핀을 망치로 두드리는 것만으로 간단하게 고정)	보통(컵 잠금장치를 회전해야 함, 컵에 있는 잔해물을 청소해야 할 수도 있음)	상대적으로 빠름(드롭인 핀 스타일)
구조적 안정성	강한; 매우 높은 안정성을 위해 대각선 버팀대를 활용하여 삼각형 구조를 형성합니다.	강한	강한
유지관리 비용	낮음(깨지기 쉬운 움직이는 부품 없음)	보통 (변형/녹슬기 쉬운 컵)	보통(V-프레싱이 손상되기 쉬움)
서비스 수명	10~15세 이상	8~10세	5~8세
응용	교량 건설, 조선소, 석유/가스 굴착 장치, 산업 시설	선형구조, 구조적 지지/보강, 단순구조	건물 건설, 페인팅 프로젝트, 석조 공사, 상업 프로젝트
주요 시장	글로벌(특히 유럽/미국, 하이엔드 인프라)	아시아, 중동, 아프리카 일부 지역	호주, 영국, 남아프리카공화국

EK 비계 권장 사항:
1. 구조 역학 장점
Ringlock: 중앙 축을 따라 원장과 표준 사이의 연결 지점을 정렬하는 팔각형 로제트 디자인이 특징입니다. 이 중앙 집중식 하중 지지 배열은 편심 응력을 최소화하여 Cuplock 시스템에 비해 비틀림 저항이 뛰어나고 전반적인 구조 안정성이 뛰어납니다.
2. 운영 효율성 비교
현장 현장 데이터를 기반으로 비교 가능한 규모의 비계 프로젝트에 대해 Ringlock 시스템은 Cuplock 시스템 보다 약 30% 더 빠르게 설치할 수 있습니다 . 이러한 효율성의 주된 이유는 망치질만으로 웨지 핀을 고정할 수 있는 로제트 기반 설계에 있습니다. 이는 컵 잠금 노드가 자유롭게 회전하는 것을 방해할 수 있는 구성 요소 걸림, 먼지 축적 또는 부식과 같은 컵형 시스템에서 발견되는 일반적인 문제를 효과적으로 제거합니다.
3. 시장 적용 권장 사항
Ringlock 비계 : 높은 수준의 유연성과 뛰어난 하중 지지력이 요구되는 복잡한 구조에 가장 적합합니다.
Cuplock 비계 : 외관 작업 및 거푸집 지원 시스템에 사용되는 선형 비계 구조를 위한 경제적이고 효율적인 솔루션입니다.
Kwikstage 비계 : 중간 정도의 하중 지지 요구 사항이 있는 일반 건설 프로젝트에 이상적으로 적합한 다용도 시스템입니다.

왜 우리의 Ringlock 비계를 선택합니까?

당사의 Ringlock 비계는 고강도 Q355B 강철을 사용하여 제조되어 중부하 산업 프로젝트에 대한 최대 하중 지지력을 보장합니다.

주요 치수	EK 스캐 폴딩	표준 시장 등급	잠재적 위험
원료	Q355B 저합금 고강도강	Q235 표준 탄소강	낮은 하중 지지력; 고층 건물의 구조적 불안정성이 발생하기 쉽습니다.
로제트 프로세스	10mm 두께의 철판 / 정밀주조 및 스탬핑	8mm 두꺼운 판 또는 재활용 재료 스탬핑	로제트는 하중을 받으면 구부러지거나 갈라지기 쉽습니다.
용접	자동 용접('황금 사자' 수직 표준 사용) 버(Burr) 없이 완전하고 균일한 용접	수동 점용접	고르지 못한 용접; 노드의 전단 저항이 약하고 파손되기 쉽습니다.
표면 보호	용융 아연도금(HDG) ≥ 80μm	전기 아연 도금 또는 냉간 스프레이 페인팅 < 20μm	부식은 1~2년 내에 발생합니다. 부식으로 인해 벽 두께가 감소합니다.
파이프 치수 및 벽 두께	포지티브 공차 제어(예: 3.2mm + 0.1mm)	심각한 음의 공차(공칭 3.2mm, 실제 2.7mm)	하중 계산의 불일치로 인해 구조적 붕괴 위험이 발생합니다.
피팅 정밀도	자동 잠금 웨지 핀 디자인; 단단하고 정확한 핏	핀이 느슨하거나 치수가 일관되지 않음	전체적인 비계 구조가 불안정하고 흔들리는 느낌이 들어 작업자의 안전을 위협합니다.
규정 준수 표준	EN 12810 / AS/NZS 1576	단순한 내부 표준에 대한 인증이나 의존성이 없습니다.
품질 추적성	각 배치에는 재료 테스트 보고서와 배치 번호가 포함됩니다.	관련 기록이 없습니다	사고 발생 시 원재료의 출처를 추적할 수 없습니다.

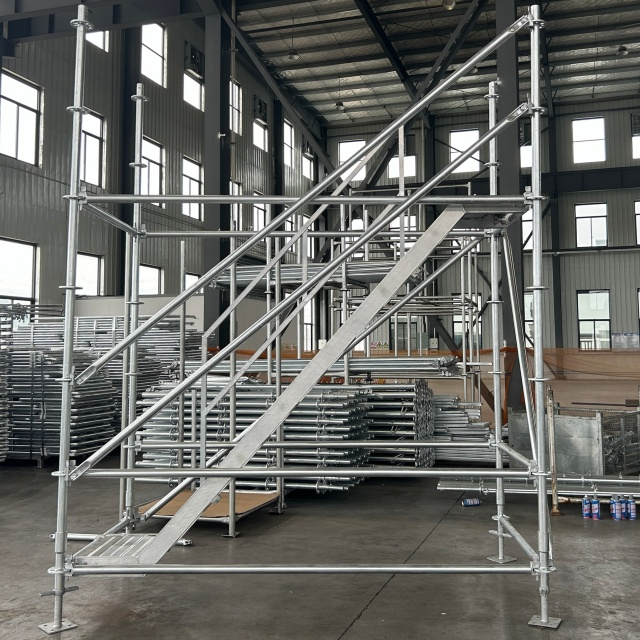

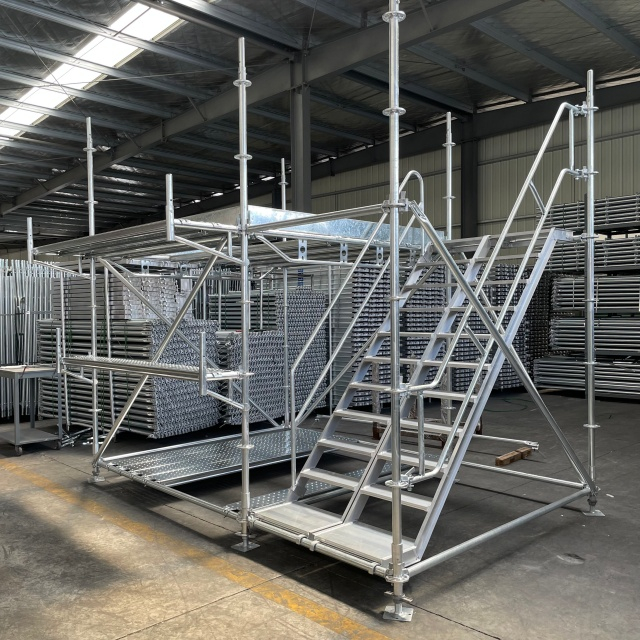

Ringlock 비계의 설치 과정은 무엇입니까?

설치 과정

1. 시공 범위 정의 : 설계 도면을 기반으로 비계 설치 영역을 결정합니다. 지정된 치수에 따라 레이아웃과 위치를 표시하고 실제 현장 조건에 따라 시공 중에 필요에 따라 조정합니다.
2. 조정 가능한 베이스 잭 설치: 지면이 평평하고 견고한지 확인하십시오. 계획된 위치에 베이스 플레이트를 놓고 그 위에 조정 가능한 베이스 잭을 배치합니다.
3. 베이스 칼라 설치: 베이스 칼라(베이스 슬리브)를 조정 가능한 베이스 잭 위에 맞춥니다 . 베이스 잭의 너트를 조정하여 모든 베이스 칼라가 동일한 수평 높이에 정렬되도록 합니다.
4. 표준 및 원장 세우기: 수직 표준을 베이스 칼라에 삽입합니다. 수평 원장을 표준에 있는 링락 로제트에 연결하고 웨지 핀을 로제트의 작은 구멍에 밀어 넣어 연결을 고정합니다.
5. 대각선 버팀대 설치: 대각선 버팀대는 구조적 안정성을 강화하고 비계 구조가 수직 및 사각형으로 유지되도록 격자형 패턴으로 설치해야 합니다. 6.
비계 판자 및 안전 가드 설치 : 수평 원장을 가로질러 강철 판자( 작동 안전을 보장하기 위해 가장자리를 따라 발가락 보드를 설치하고 가드 레일을 세우십시오. 비계 보행판 )를 놓습니다.
7. 두 번째 층 세우기: 링록 비계 시스템이 지정된 높이에 도달할 때까지 4~6단계를 반복합니다.

Ringlock 비계 시공의 핵심 포인트

1. 에 있는 조정 나사의 노출된 길이는 조정 가능한 베이스 잭 300mm를 초과해서는 안 됩니다.
2. 수직 표준은 일반적으로 매트릭스 나선형 패턴(격자 기둥 구조와 유사) 또는 대칭 '8자' 패턴(또는 대칭 'V' 패턴)의 두 가지 구성 중 하나로 배열됩니다.
3. 비계 높이가 설계 사양에 도달하고 콘크리트를 타설하기 전에 링록 비계 시스템은 정식 승인 검사를 받아야 합니다.
4. 링록 비계 시스템은 설계 요구 사항을 준수해야 하며, 수평을 유지하고 안정적이어야 합니다. 어떤 구성 요소도 느슨해지거나 지지되지 않은 상태(매달려 있음)로 남아 있어서는 안 됩니다.
5. 수평 원장을 넘어서는 조정 가능한 U-헤드 잭과 조정 가능한 베이스 잭의 캔틸레버식 연장 길이는 설계 사양을 엄격히 준수해야 합니다.
6. 수직 대각선 버팀대에 있는 웨지 핀이 단단히 고정되어 있고 수직 표준과 평행하게 정렬되어 있는지 확인하십시오. 마찬가지로 수평 원장의 쐐기 핀이 원장에 수직으로 정렬되어 있는지 확인합니다.
7. 모든 구조부재의 설치 위치, 수량, 배치 구성이 설계 사양을 준수하는지 확인합니다.
8. 링록 비계의 모든 잠금 핀은 잠금 위치에 있어야 합니다. 캔틸레버 섹션은 정확하게 배치되어야 합니다. 수평 원장과 수직 대각선 버팀대는 모든 층(또는 리프트)에 완전히 설치되어야 합니다. 잠금 핀은 단단히 고정되어 있어야 합니다. 모든 안전 보호 조치를 완전히 이행해야 합니다.
9. 수평 안전망과 같은 적절한 안전 보호 조치는 전문 건설 계획에 명시된 요구 사항을 엄격히 준수해야 합니다.
10. 설치 활동 및 품질 검사와 관련된 기록은 적시에 포괄적으로 유지되어야 합니다.

주요 안전 지침

개인 보호 장비(PPE): 작업을 수행하는 모든 직원은 안전 헬멧, 미끄럼 방지 장갑 및 안전 신발을 착용해야 합니다.
내하중 용량 및 안정성: '4 대 1' 안정성 원칙을 엄격히 준수해야 합니다. 특히, 추가 버팀대가 없는 경우 비계의 세워진 높이는 베이스의 가장 짧은 면 치수의 4배를 초과해서는 안 됩니다.
재료 검사: 손상되거나 구부러지거나 변형되거나 심하게 부식된 구조 부품의 사용은 엄격히 금지됩니다.
구성요소 호환성: 서로 다른 제조업체의 구성요소를 결합할 경우 호환성에 대한 별도의 검증을 수행해야 합니다.

Ringlock 비계 FAQ

Q 링락 로제트 연결 구조는 어떻게 시스템 안정성을 보장합니까?

A 당사의 링록 비계 시스템의 로제트 노드는 단일 평면 내에서 최대 8개 방향의 연결을 허용합니다. 웨지 헤드의 자동 잠금 메커니즘은 '반강성' 조인트의 형성을 보장합니다. 웨지가 해머로 홈에 닿으면 조인트에 매우 높은 예압력이 생성되어 변위(즉, P-델타 효과)가 최소화됩니다. Cuplock 또는 Kwikstage 시스템에 비해 이 구조 설계는 뛰어난 비틀림 강성을 제공합니다.
Q 귀하의 링록 비계 시스템은 다른 주요 브랜드(예: Layher)의 제품과 호환됩니까?

A 호환성은 실제로 고객의 공통 관심사입니다. 우리의 링록 비계 시스템은 표준 8홀 로제트 디자인을 특징으로 하며 직경 48.3mm의 강철 튜브를 사용합니다. 그 치수는 세계적으로 인정받는 많은 비계 시스템과 호환되지만, 조인트 강성과 전반적인 시스템 안전 및 규정 준수를 보장하기 위해 다른 제조업체의 구성 요소를 혼합하기 전에 엔지니어와 상담하는 것이 좋습니다.
Q 부식성 환경에서 용융 아연도금(HDG) 코팅의 대략적인 사용 수명은 얼마나 됩니까?

A 당사의 모든 부품은 ISO 1461 표준에 따라 엄격한 용융 아연 도금 공정을 거쳐 평균 아연 코팅 두께가 ≥80 μm. 일반적인 산업 또는 해안 환경에서 이 코팅은 최대 15~20년 동안 부식 방지 기능을 제공합니다.— 사전 아연 도금 또는 도장 처리된 동급 제품보다 훨씬 뛰어난 성능 수준입니다.
Q 표준 Q235 강철 대신 Q355B 강철을 선택하는 이유는 무엇입니까?

A Q355B(S355JR)는 고강도, 저합금강으로 Q235강보다 항복강도가 훨씬 높습니다. 이 소재를 활용함으로써 당사의 Ringlock 비계 표준은 경량을 유지하면서 더 무거운 하중을 견딜 수 있으므로 운송 비용을 효과적으로 줄이고 노동 강도를 완화할 수 있습니다. 고층 건축 및 산업 비계 분야에서 Q355B 강철은 업계 내 '황금 표준'으로 널리 인식되고 있습니다.
Q 귀하의 Ringlock 비계는 국제 안전 표준을 준수합니까?

A 예. 당사의 모든 제품은 EN 12810-1/2(유럽 표준), ANSI/SSFI SC100-5/05(미국 표준) 및 AS/NZS 1576(호주/뉴질랜드 표준)에 따라 설계, 테스트 및 인증되었습니다. 모든 제품 배치에 대해 당사는 포괄적인 재료 테스트 보고서(MTR)와 배치 추적성 정보를 제공하여 현장 건설 중 구조적 안전성과 무결성을 보장합니다.
