스캐 폴딩 커플러의 주요 공급 업체

스캐 폴드를 구축 할 때 강관을 연결하는 데 사용되는 스캐 폴드 커플러 와 스틸 파이프 와 기타 구조물 간의 커넥터는 다양한 유형의 스캐 폴딩 프로젝트 에서 널리 사용됩니다. . 일반적으로 유럽 표준과 일본 표준이 있습니다. 중국 최고의 스캐 폴더 커플러 공급 업체 , 유럽 표준 스캐 폴드 패스너를 도입하기 위해 유럽 표준 스캐 폴드 패스너를 소개하는 데 중점을 둡니다. 오스트리아, 벨기에, 시프럼, 체코, 덴마크, 에스토니아, 핀란드, 프랑스, 독일, 그리스, 헝가리, 아이슬란드, 아이슬란드, 이탈리아, 이탈리아, Latvia, Malta, Norway, uxembourg, uxembourg, uxembourg. 포르투갈, 슬로바키아, 슬로베니아, 스페인, 스웨덴, 스위스 및 영국.

이 페이지에서 ：

스캐 폴딩 커플러 유형
알루미늄 스캐 폴드 커플러 비디오
EK 스캐 폴딩 커플러를 선택하는 이유는 무엇입니까?

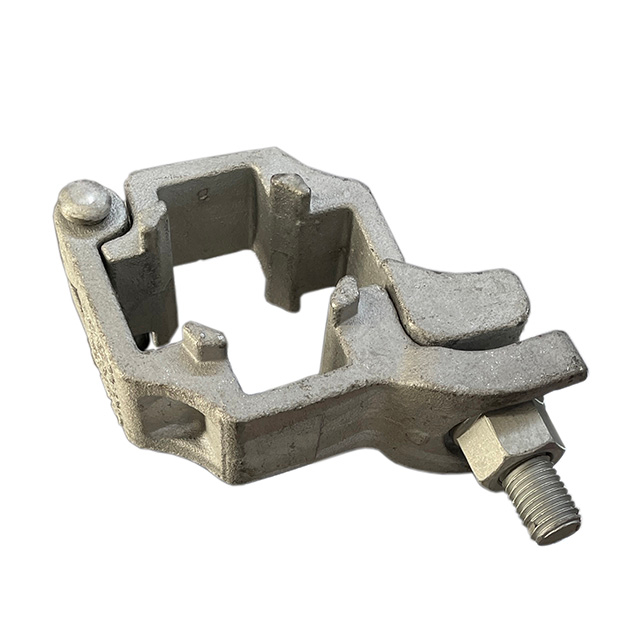

스캐 폴딩 커플러 유형

직각 커플러 (이중 커플러, 고정 커플러). 스캐 폴딩에 가장 많이 사용됩니다. 세 가지 일반적인 스캐 폴딩 커플러 중에서 가장 유연한 스위블 커플러. 두 개의 의 엉덩이 관절 연결에 사용되는 슬리브 커플러 . 스캐 폴딩 스틸 파이프 , 주로 수직 파이프, 수평 파이프 및 대각선 버팀대

영국 표준에 따르면 EN74-1 : 2005에 따르면, 스캐 폴드 커플러는 사용 시나리오를 기반으로 다음 4 가지 유형으로 나눌 수 있습니다.

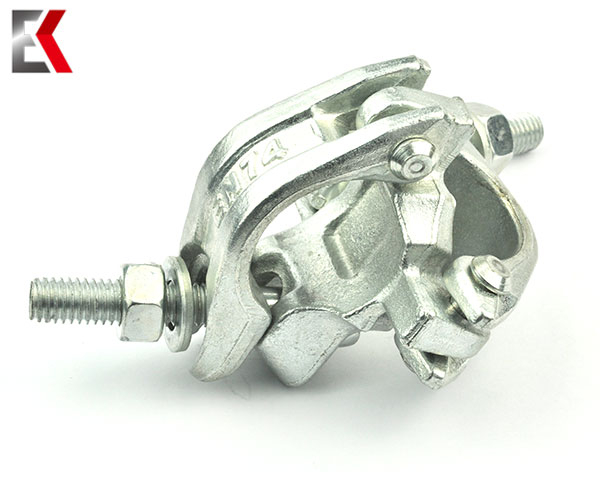

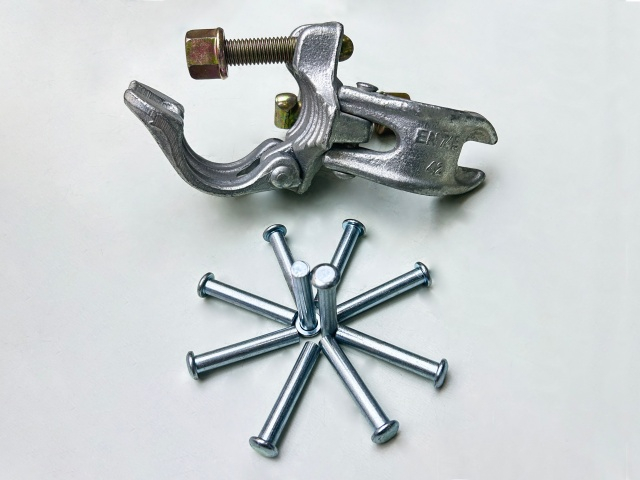

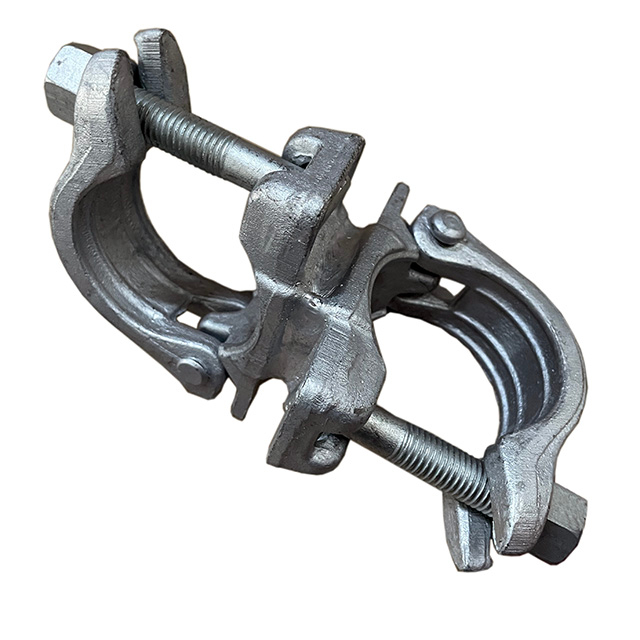

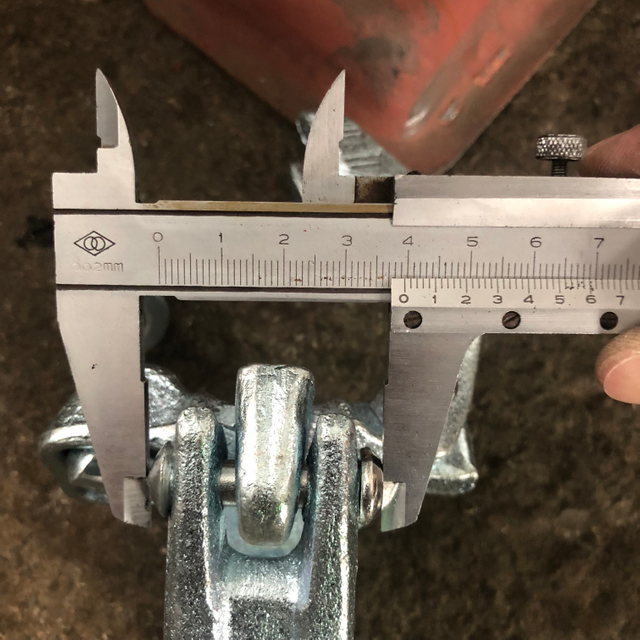

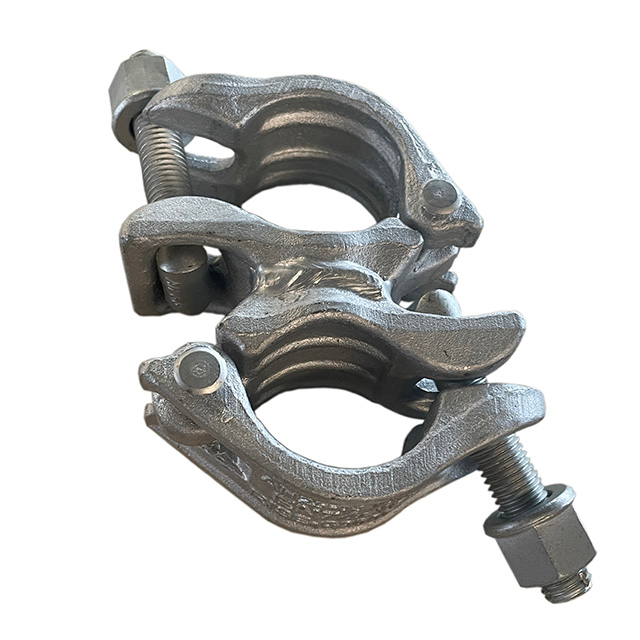

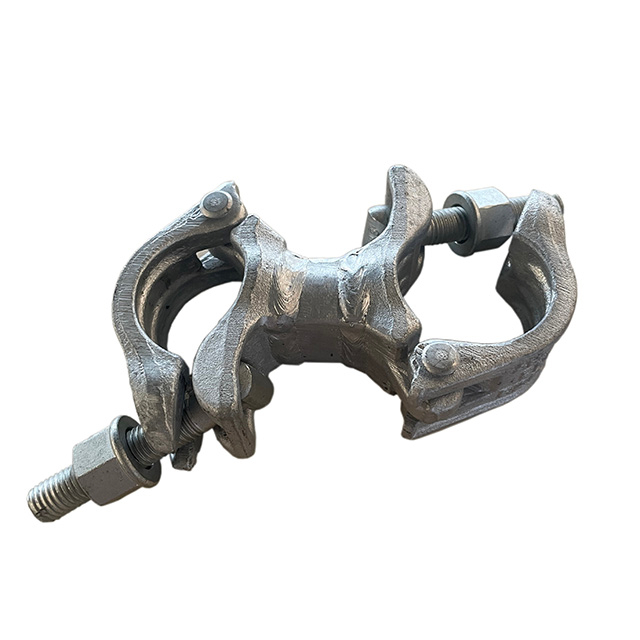

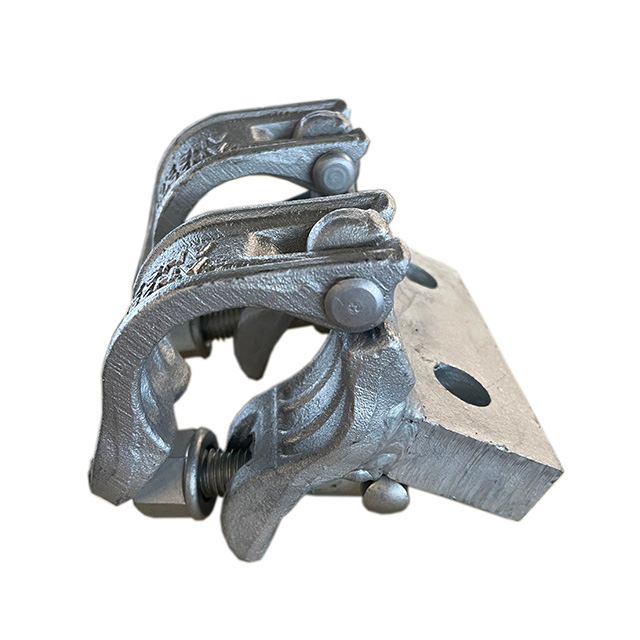

직각 커플러

직각 커플러 : 이중 커플러 또는 고정 커플러라고도하는 것은 일반적으로 파이프가 수직으로 단단히 고정되어 강 파이프가 미끄러질 커플러와 강관 사이의 마찰에 의존하여 하중을 전달합니다. 수직 막대와 큰 크로스바의 연결, 큰 크로스바 및 작은 크로스바의 스캐 폴딩과 같은. 가능성을 제거하는 데 사용됩니다 .

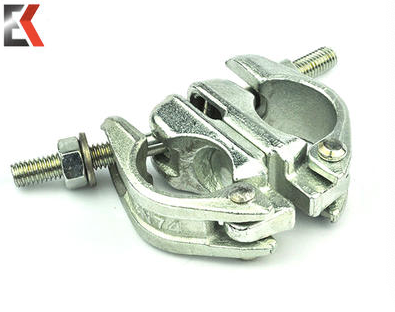

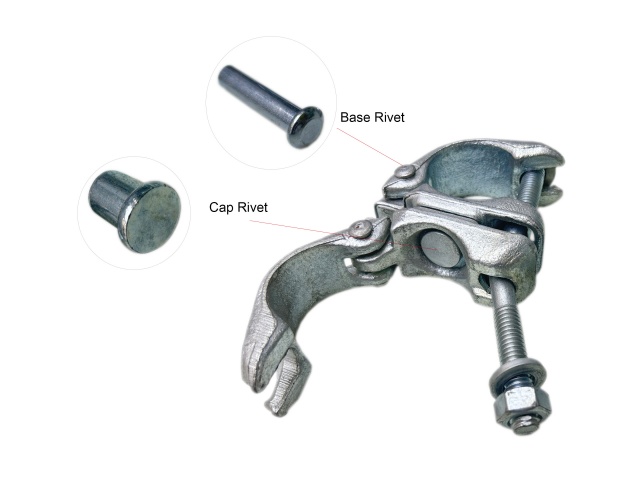

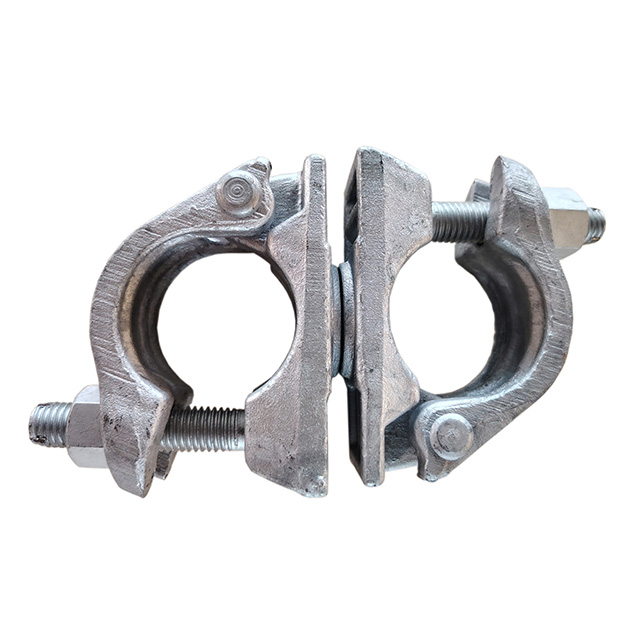

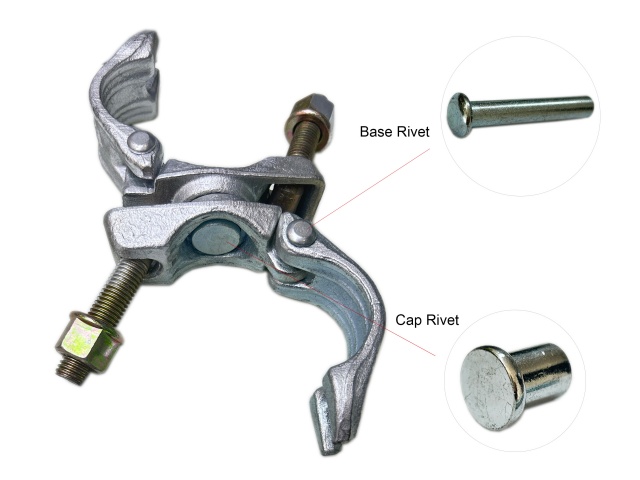

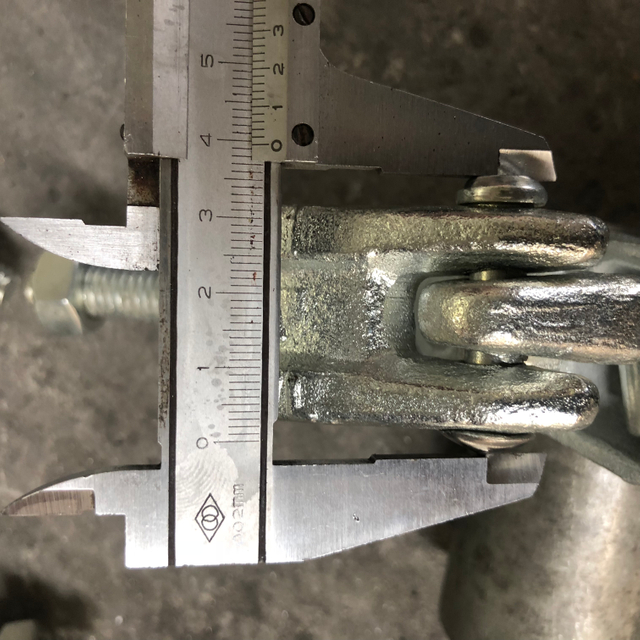

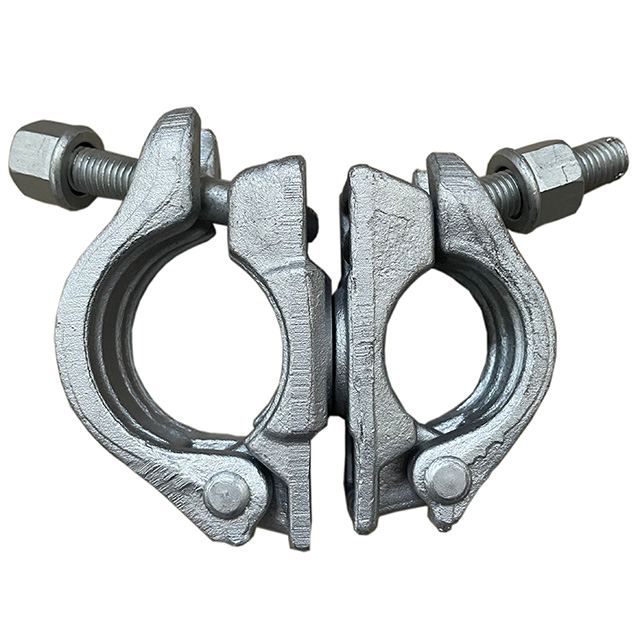

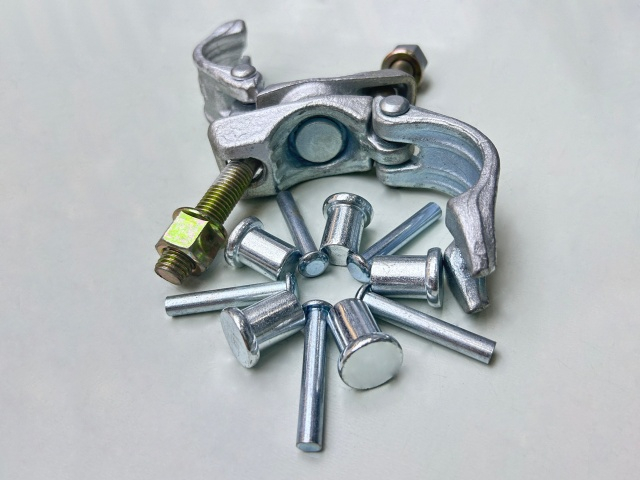

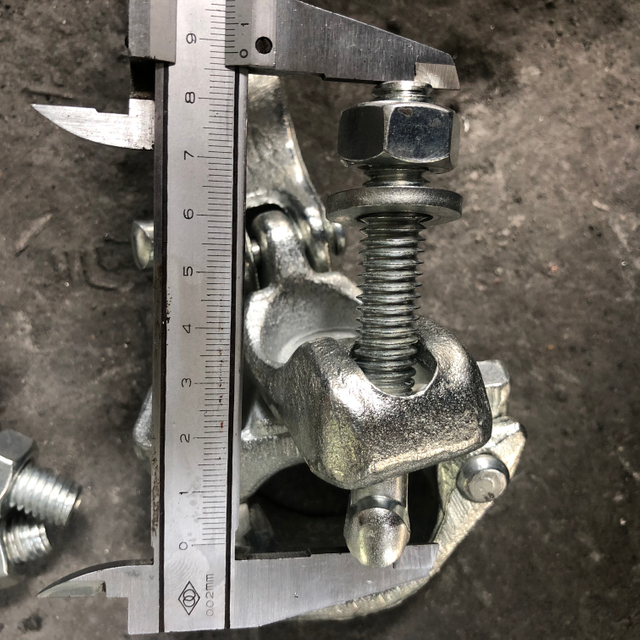

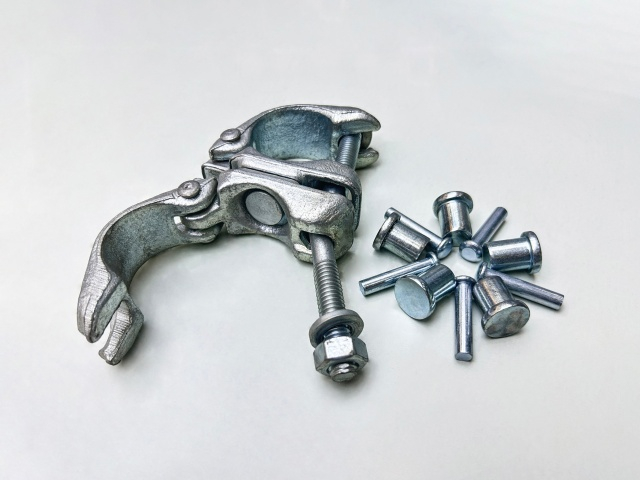

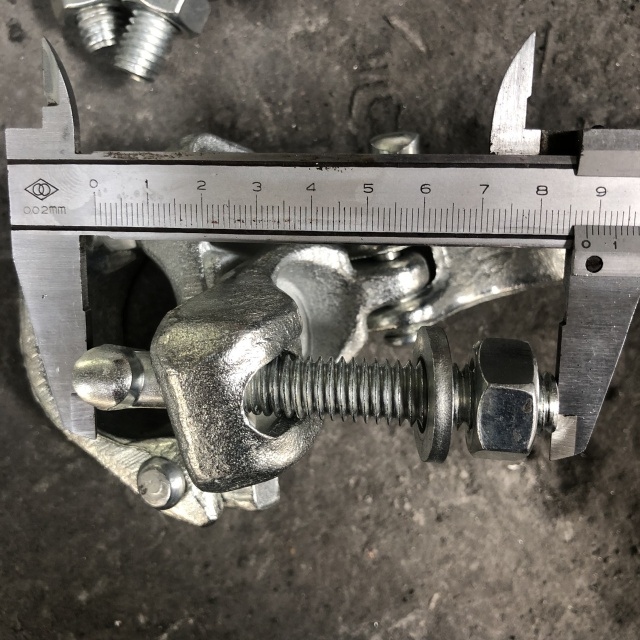

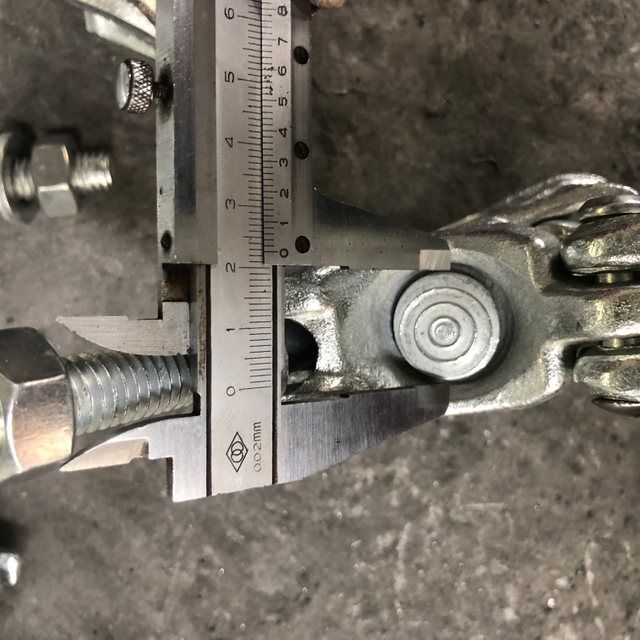

스위블 커플러

스위블 커플러 : 모든 각도에서 2 개의 스캐 폴딩 스틸 파이프의 교차 연결 및 고정에 사용됩니다. 두 가지 구성 요소를 연결하고 수정하고 건축을 용이하게하기 위해 유연하게 회전 할 수 있습니다.

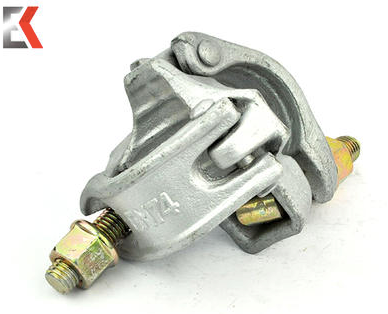

병렬 커플러

병렬 커플러 : 주로 울타리를 고정하는 데 사용되는 2 개의 병렬 스캐 폴딩 스틸 파이프를 고정하는 데 사용됩니다.

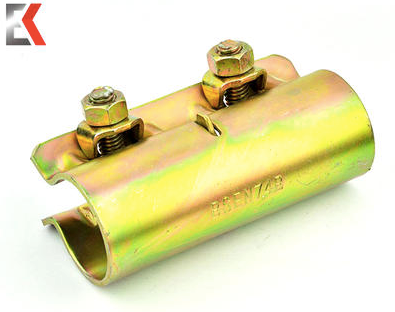

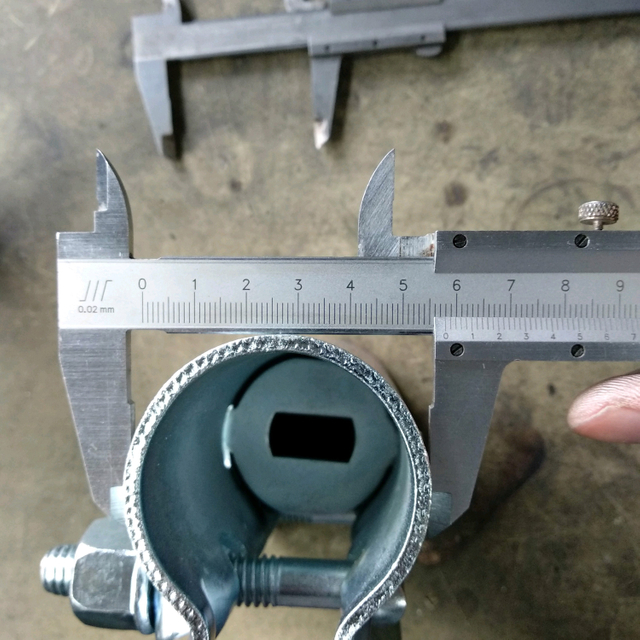

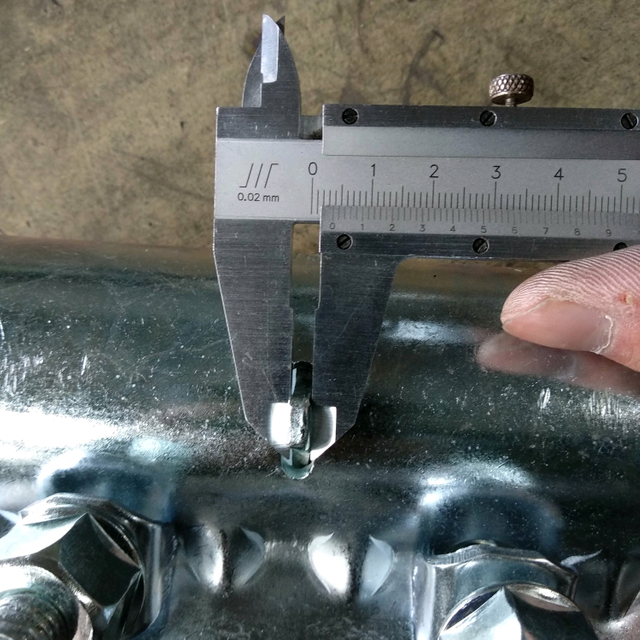

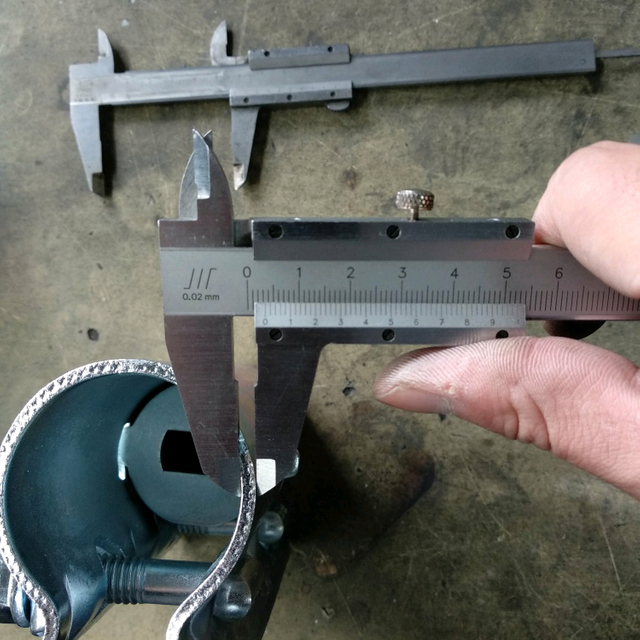

슬리브 커플러 스케치

슬리브 커플러 스케치는 일반적으로 2 개의 강 파이프를 단단히 연결하여 하나를 만드는 데 사용됩니다. 슬리브 커플러 스케치는 강관의 단점을 너무 짧게 보충 할 수 있습니다.

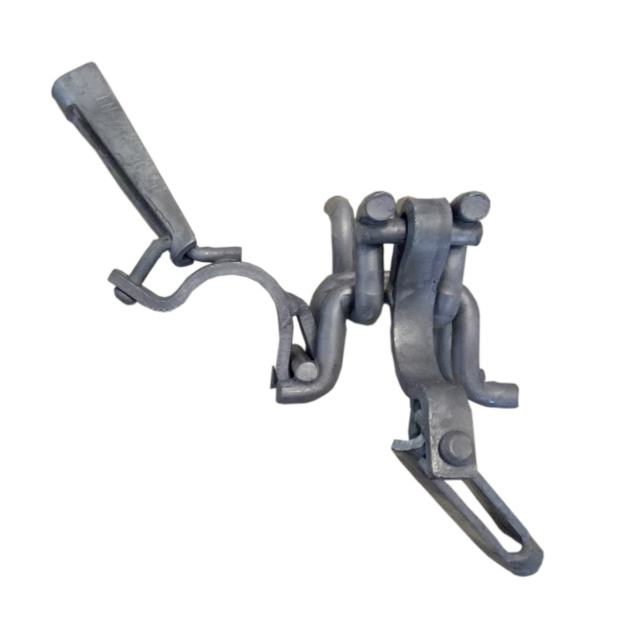

여러 국가의 요구 사항 및 사용 시나리오에 따르면 스캐 폴드 커플러는 다음 유형으로 나눌 수 있습니다.

주로 영국 및 영연방 국가에서 사용되는 비계 시스템 에 사용됩니다.

영국 유형 :

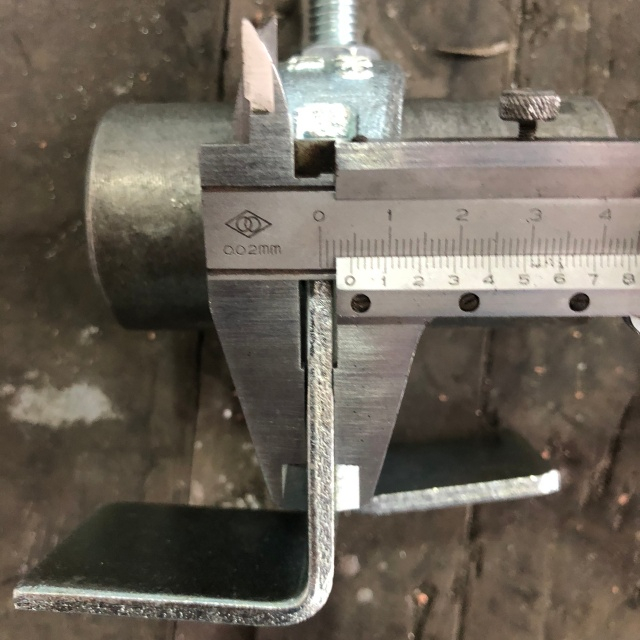

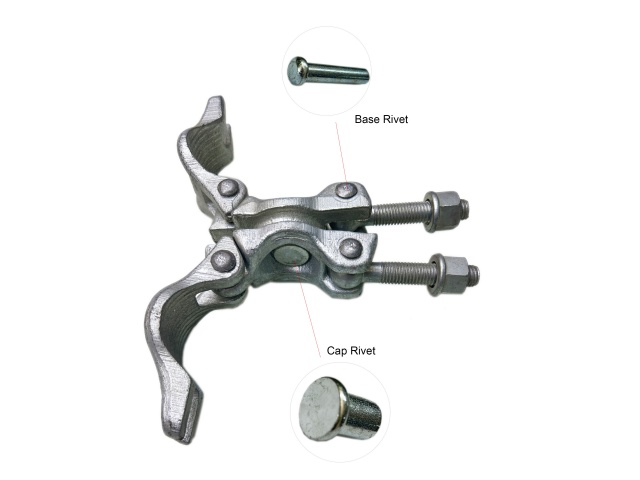

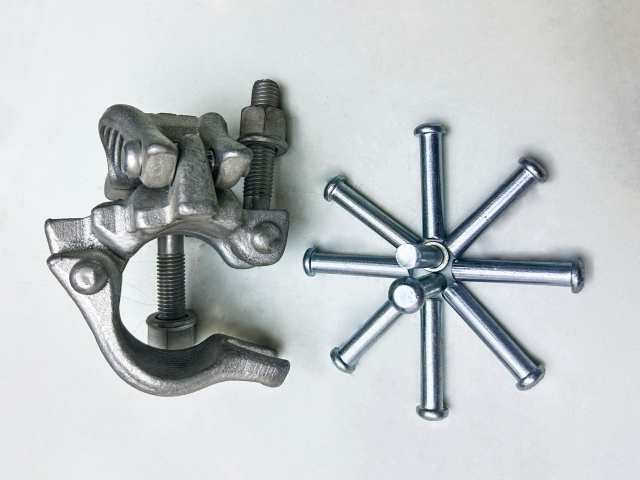

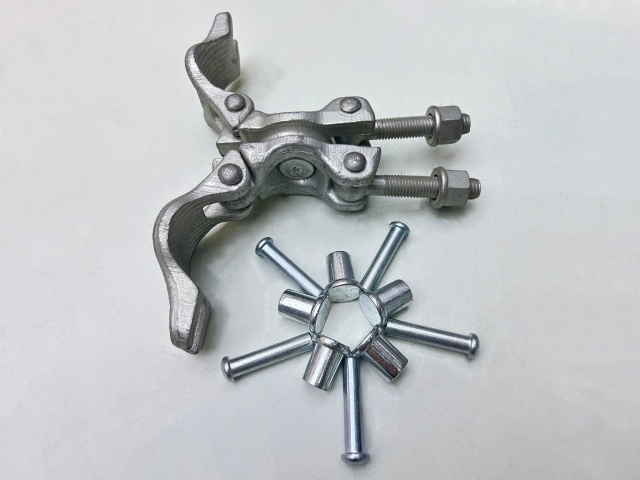

미국 유형 :

주로 미국의 스캐 폴딩 시스템 에 사용됩니다.

독일 유형 ：

주로 독일 스캐 폴딩 시스템 에서 사용됩니다.

이탈리아 유형 ：

주로 이탈리아의 스캐 폴딩 시스템 에 사용됩니다 .

일본어, 한국 유형 ：

주로 일본 및 한국의 스캐 폴딩 시스템 에 사용됩니다.

다른 생산 프로세스에 따르면 주로 다음 세 가지 유형이 있습니다.

단조 스캐 폴딩 커플러 ：이 생산 공정으로 인해 스캐 폴드 커플러의 인성이 강도를 보장하면서 보장 될 수 있습니다. 위조 된 스캐 폴드 커플러가 보다 우수합니다 프레스 커플러 및 주조 커플러 . 고주파 전기 용광로를 사용하여 해당 사양의 탄소 구조 강철을 950 ° -1050 ° C에서 오스테 나이트 상태로 가열하고, 구조와 기계적 특성을 개선하기 위해 300-600KN을 한 번만 겪고, 제품 강인성을 향상시키고 강도를 보호하십시오.

：

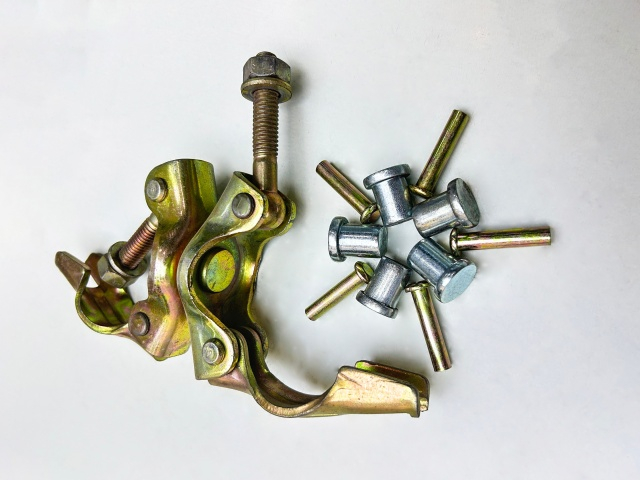

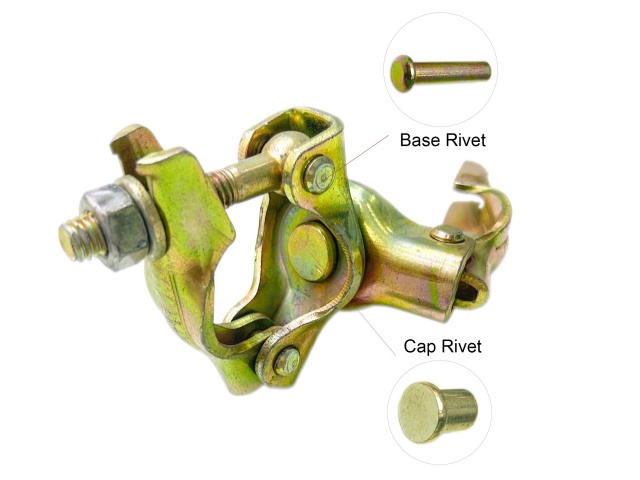

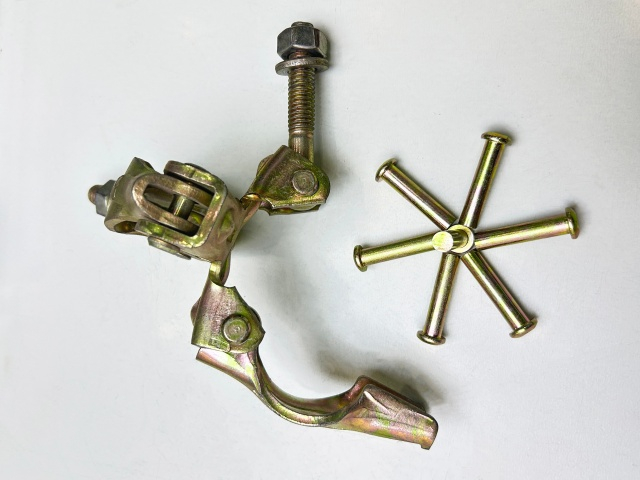

프레스 커플러 ： 단조 커플러와 비교하여, 프레스 커플러는 가격 이점을 가지며, 특히 공정을 위조하여 생산할 수없는 일부 제품 공석, Q235, Q355, SPHC 및 기타 등급의 강판을 사용하여 BS EN74-1 : 2005의 요구 사항을 충족하는 커플러로 가공, 곰팡이 형성, 곰팡이 형성, 기타 공정을 사용합니다. 단조 커플러와 비교할 때 특정 가격 이점이 있으며 일부 커플러 단조 기술로 실현할 수없는 생산 격차도 보완됩니다.

캐스팅 커플러 ：

캐스팅 커플러 ： 캐스팅 스캐 폴드 커플러조차도 경도가 높습니다. 극복 할 수없는 강인성의 단점은 마침내 매년 시장 점유율이 감소합니다. 구리와 철을 액체 상태로 가열하고 캐스팅 금형에 붓고 자연스럽게 식힌 다음 조립력이 높은 생산 효율, 빠른 생산주기 및 저렴한 비용의 특성을 갖습니다. 캐스팅의 극복 할 수없는 특성으로 인해 높은 경도가 있지만 강인성이 좋지 않기 때문에 시장 점유율은 해마다 감소하고 있습니다.

다른 표면 처리에 따르면, 그것은 다음 세 가지 범주로 나뉩니다.

1. 호트 딥 아연 도금 커플러 : 탈지, 산세, 담그고 건조 후, 스캐 폴드 커플러는 일정 시간 동안 용융 아연 용액에 침지 된 다음 꺼냅니다.

2. 전자-갤버트 커플러 : 전기-galvanized 커플러는 전기 분해 장비로 탈지 및 산세를 처리하여 처리 해야하는 스캐 폴드 커플러입니다. 그런 다음 아연 소금 용액에 넣은 다음 전기 분해 장비의 음성 전극을 연결합니다. 아연 플레이트를 조각의 반대쪽에 놓고 전기 분해 장치의 양극 전극에 연결하고 전력을 켜고 양의 전극에서 음극 전극으로의 전류의 방향 이동을 사용하여 커플러 표면에 아연 층을 점차적으로 증착합니다.

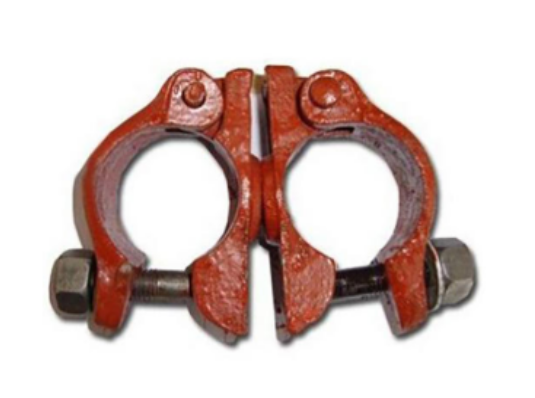

3. Hight Protected Paint 커플러 : 스프레이 페인트는 스프레이 건 또는 디스크 아토마 미저를 통해 분무하고 압력 또는 원심력을 통해 균일 및 미세한 액 적으로 분산되어 커플러의 표면에 적용되는 코팅 방법입니다.

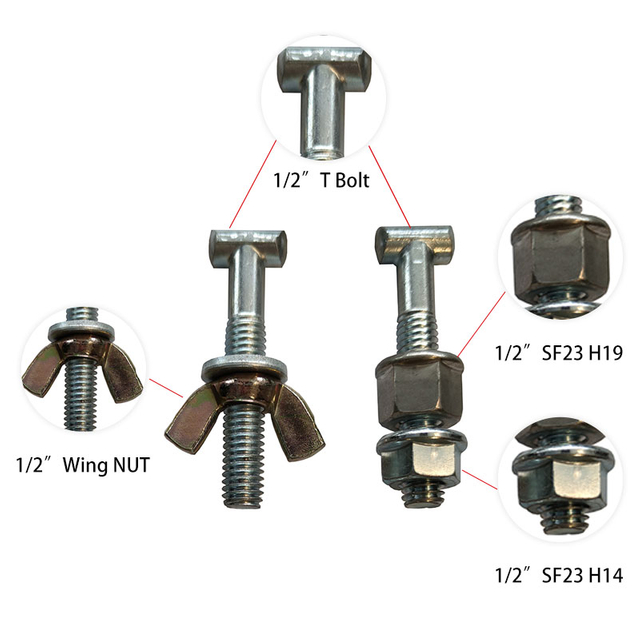

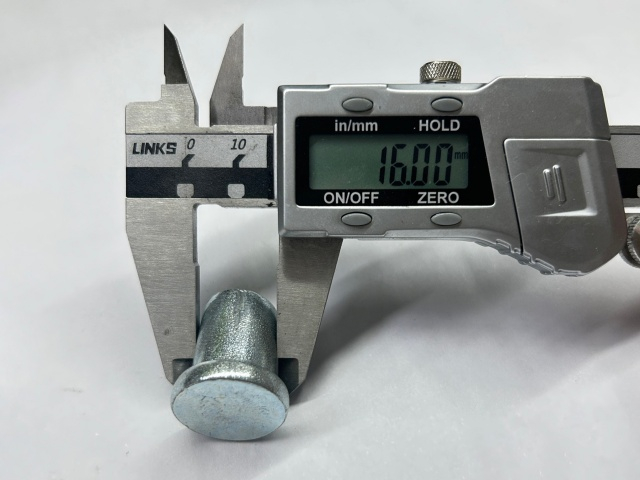

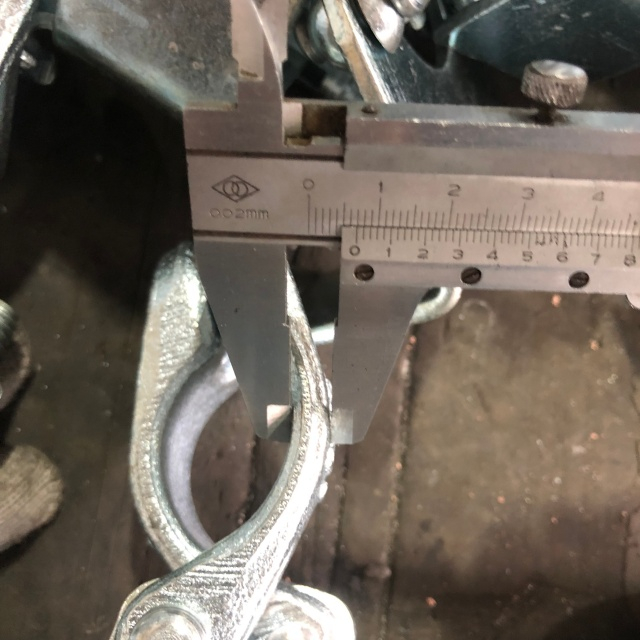

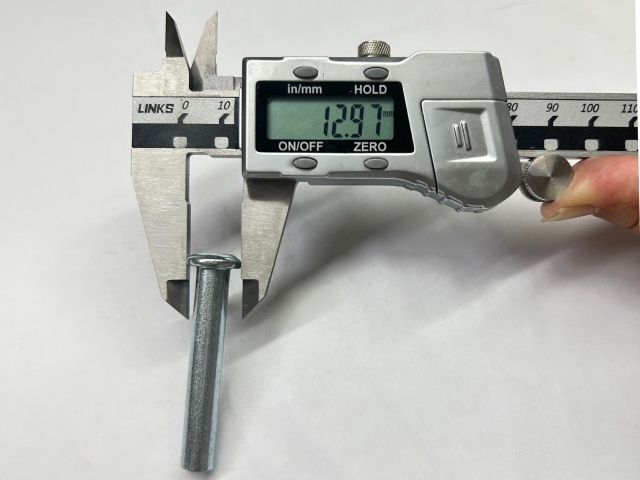

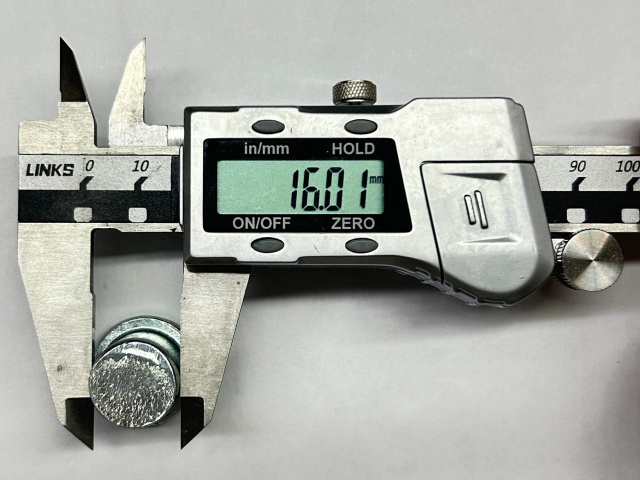

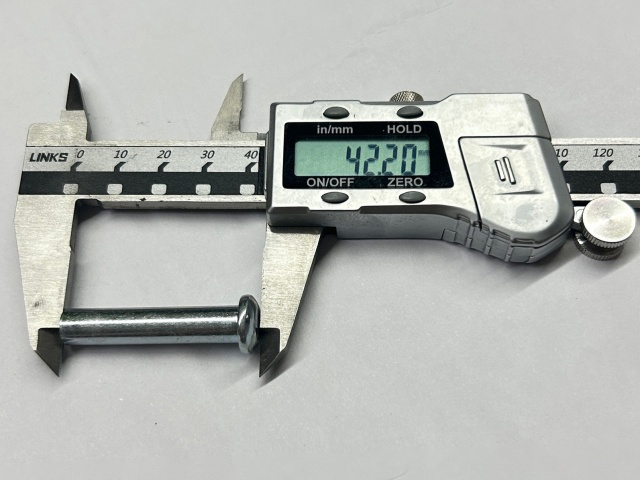

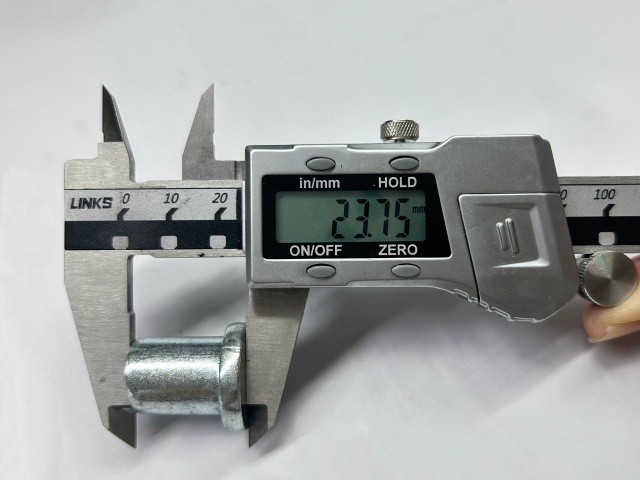

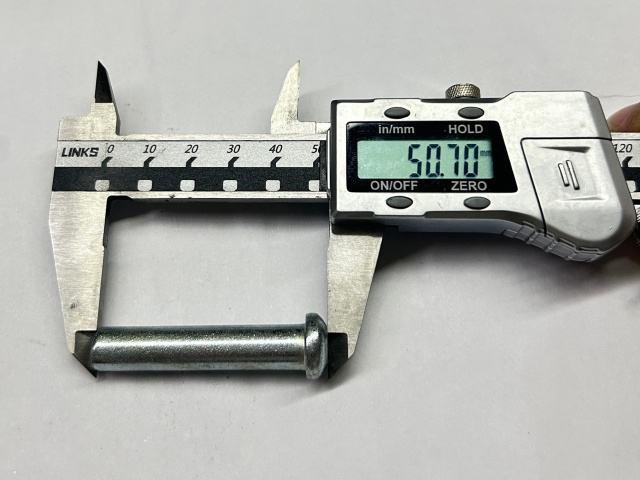

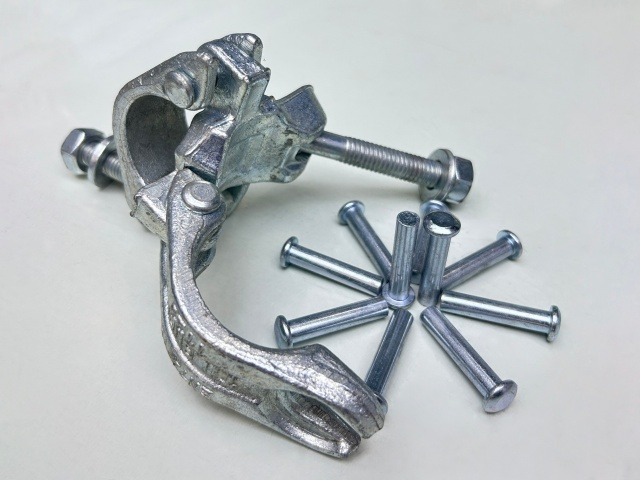

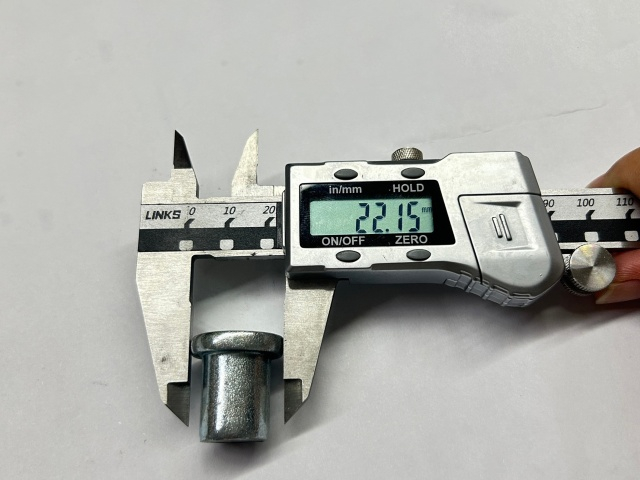

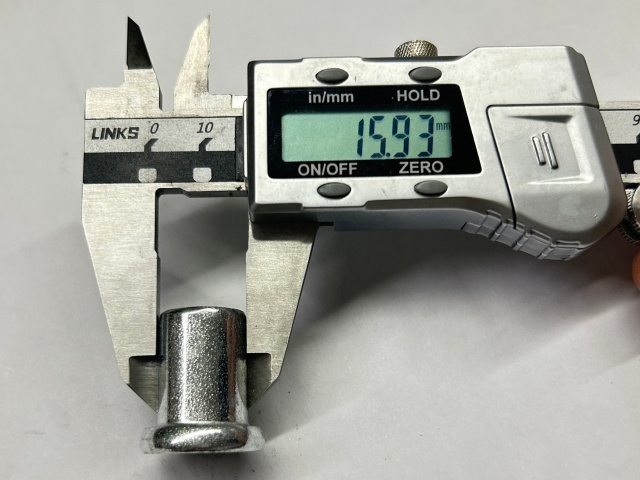

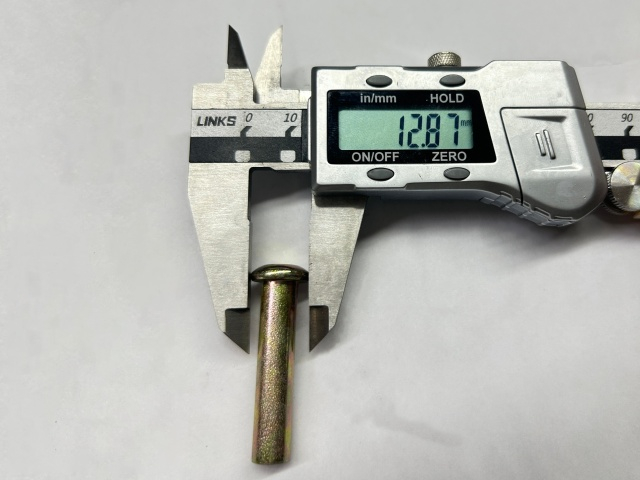

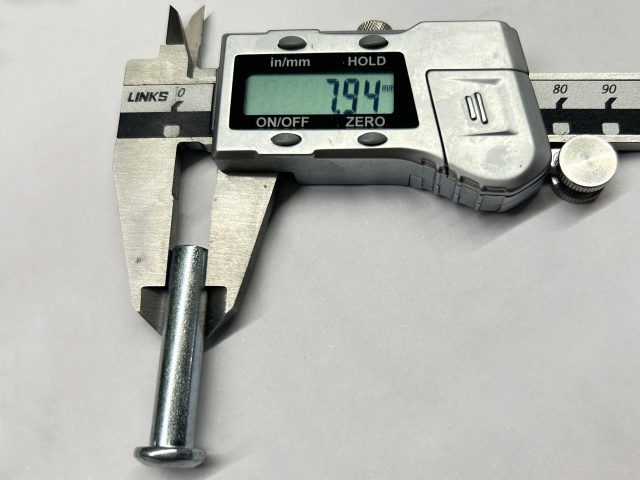

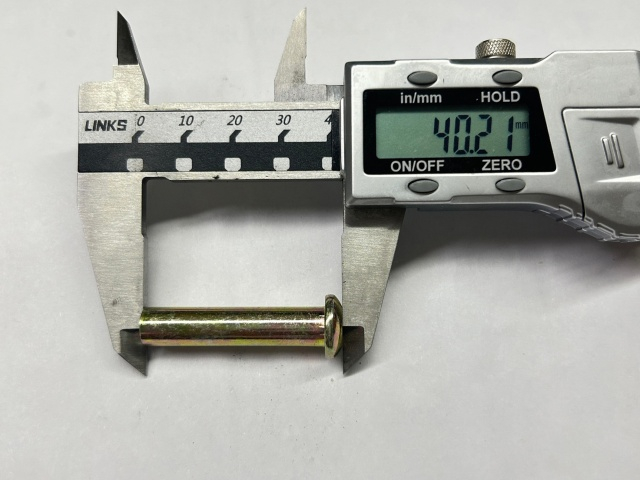

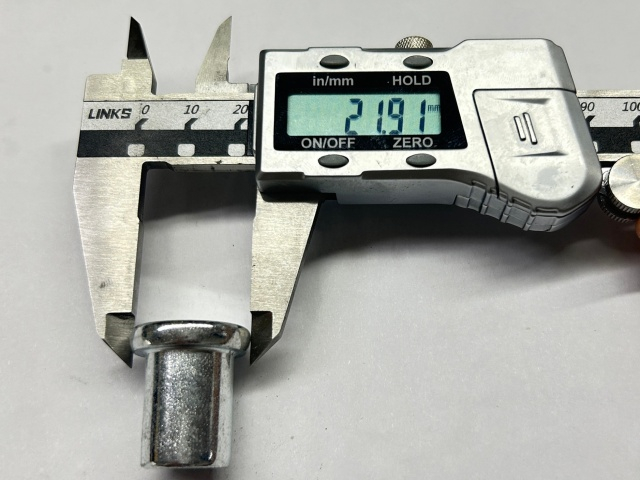

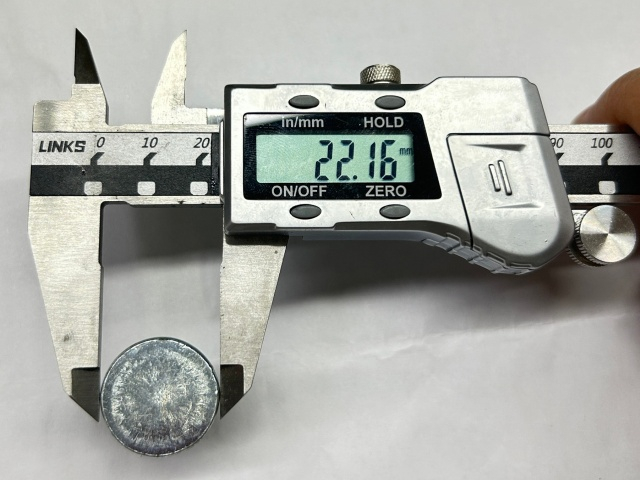

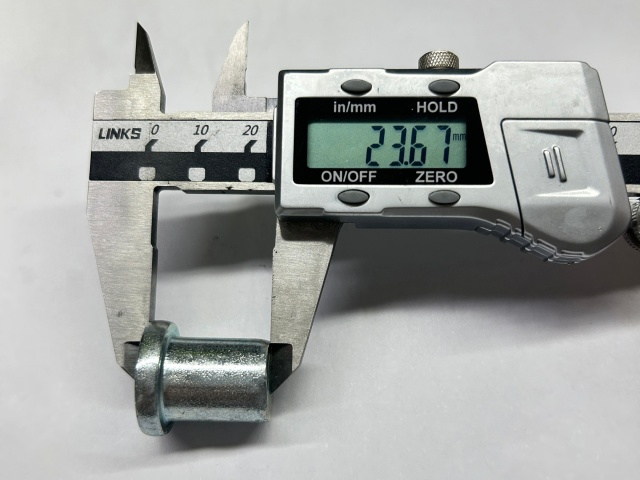

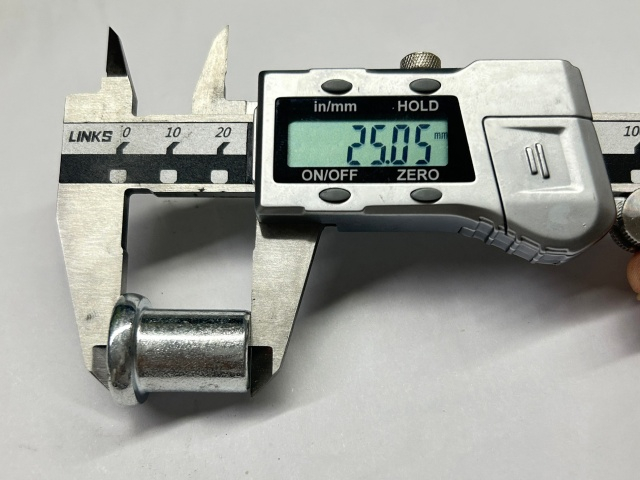

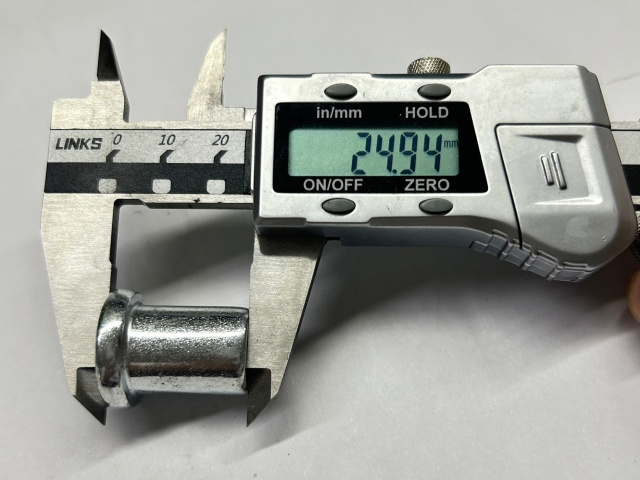

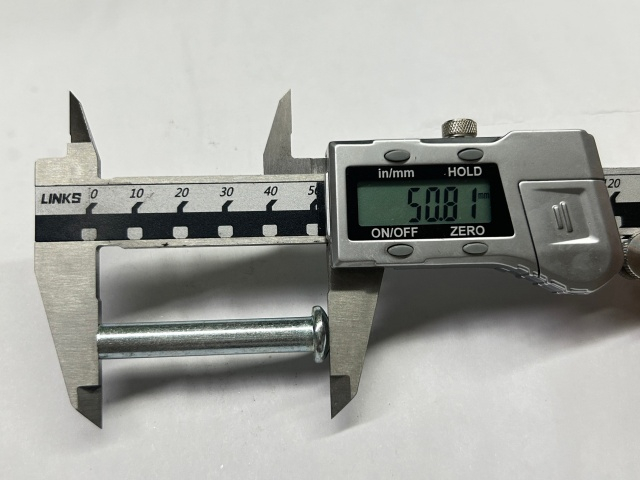

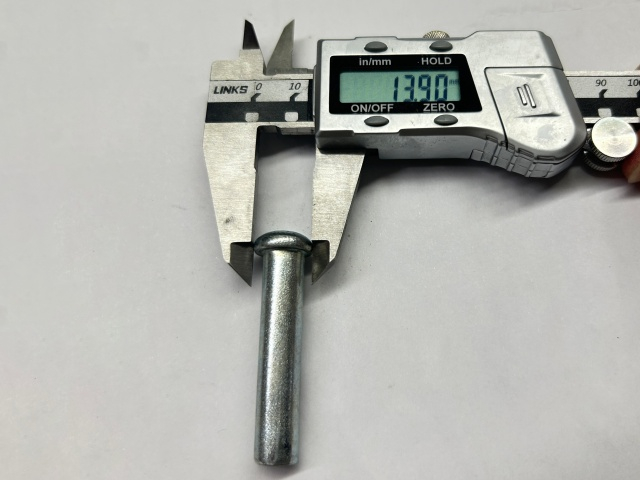

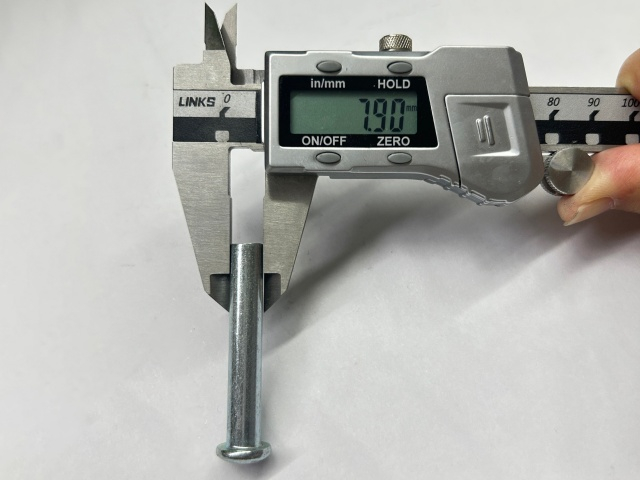

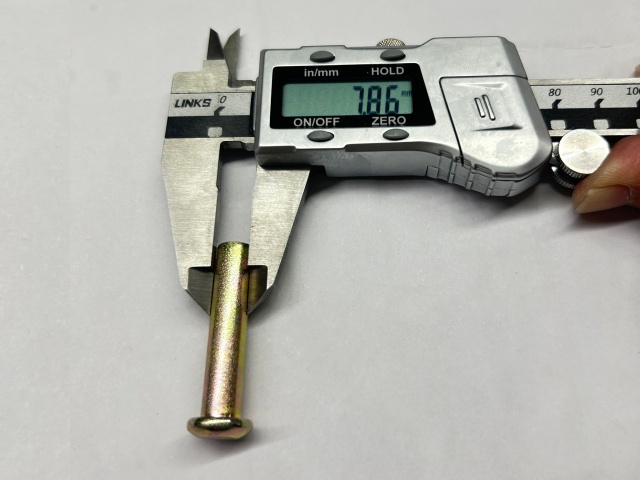

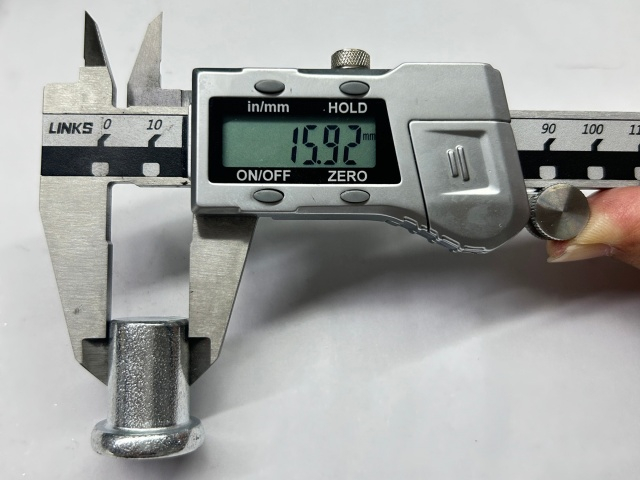

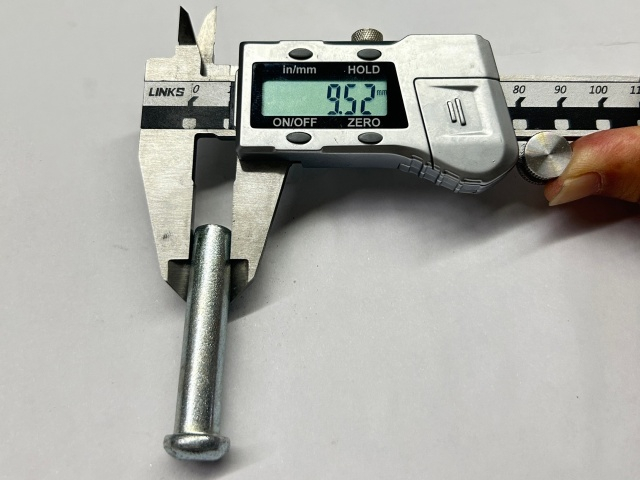

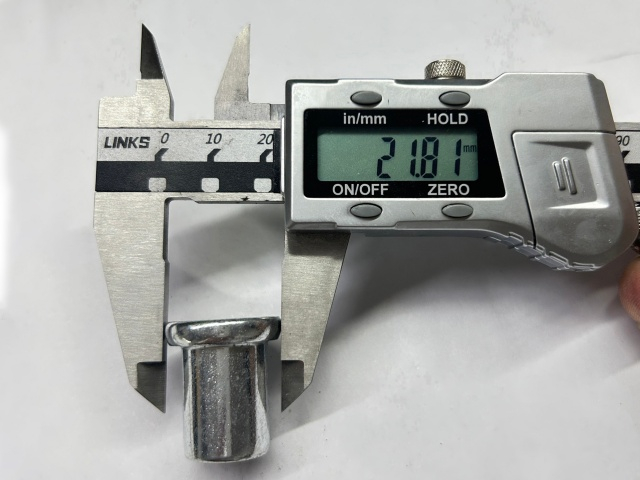

다음은 공제에 사용 된 표준 부품입니다 : 나사, 너트, 개스킷 및 기타 정보 :

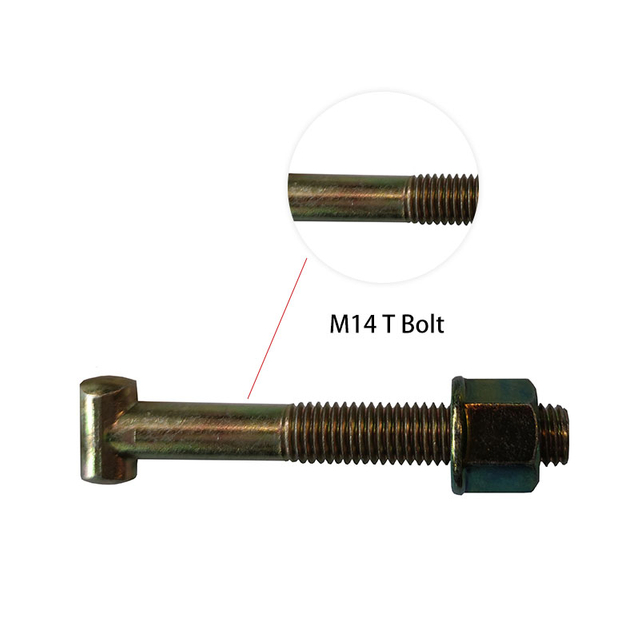

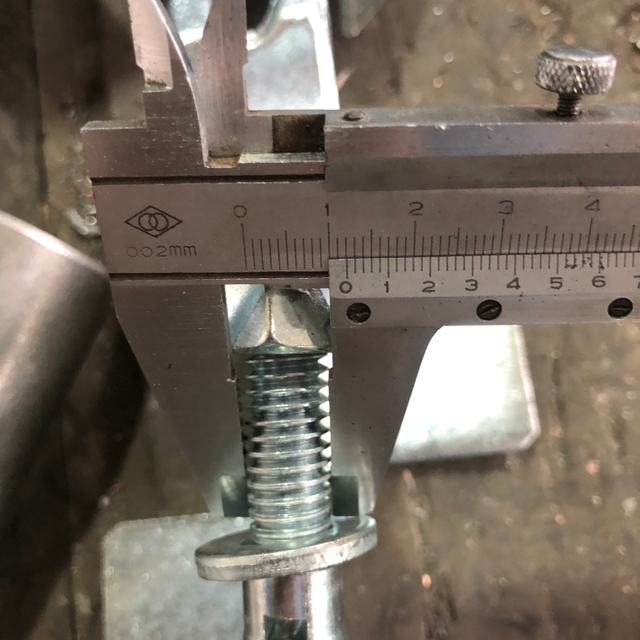

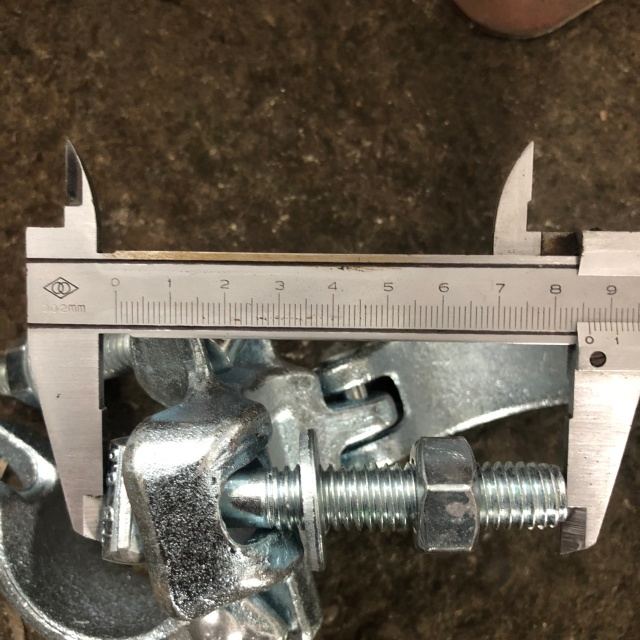

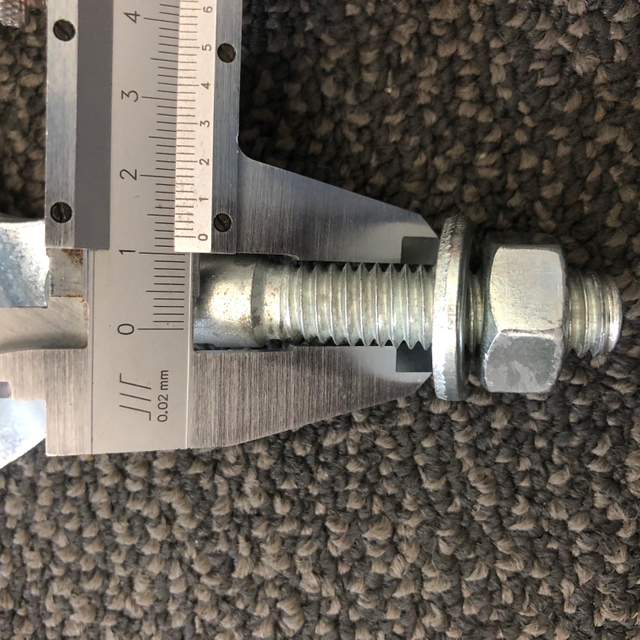

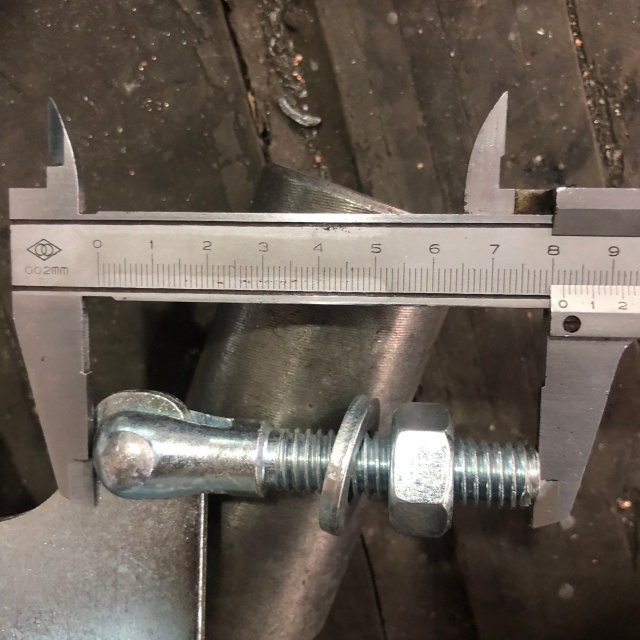

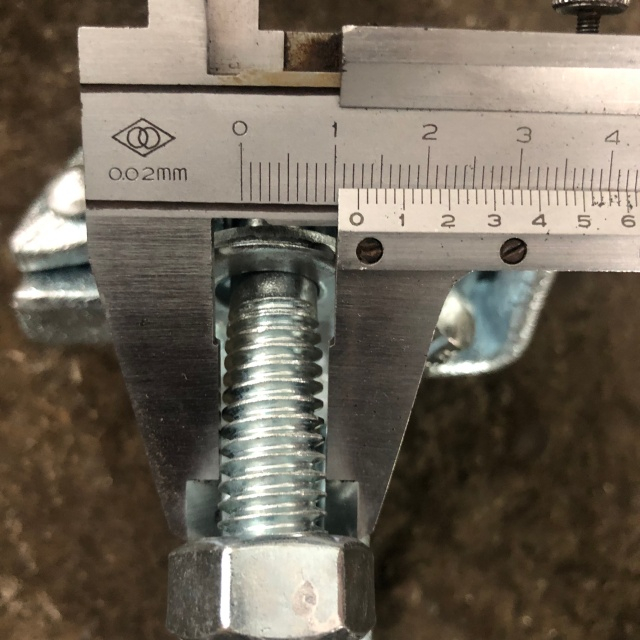

공통 유형 : T-Bolt, Eye Bolt, 스플릿 엔드 볼트. 6 개의 공통 커플러 볼트의 직경, 볼트 및 해당 국가의 유효 길이는 다음과 같습니다.

CommonType ： 육각 너트, 윙 너트, 플랜지 너트.
다른 국가의 렌치 크기에 따르면 일반적인 커플러 너트 크기는 19mm, 21mm, 22mm 및 23mm입니다. 그 중 19mm 너트는 일반적으로 일본, 한국 및 일부 동남아시아 국가의 스캐 폴딩 커플러에 사용되며, 21mm 너트는 일반적으로 영국과 영연방 국가의 관련 커플러에 사용되며 22mm 너트는 미국, 독일 및 일부 유럽 국가의 계단 시스템에 적합합니다. 23mm 너트는 주로 호주에서 사용됩니다.

볼트 직경과 단위 폭과 일반적인 육각 너트의 높이는 다음 표에 나와 있습니다.

육각 너트 및 국가를 사용하는 아파트를 가로 지르는 너비
너비	21	영국과 연방 국가
너비	22	미국, 독일 및 일부 유럽 국가
너비	23	호주
너비	19	일본, 한국 및 일부 동남아시아 국가

	볼트 디아.	아파트를 가로 지르는 너비	키	아파트를 가로 지르는 너비	키	아파트를 가로 지르는 너비	키
육각 너트	1/2 '	S21	h11	S22	h11	S23	h11
육각 너트		SF21	H14	SF22	H14	SF23	H14
육각 너트		SF21	H19	SF22	H19	SF23	H119
육각 너트		S21	H15
육각 너트	M14	S22	h11	S23	h11
육각 너트		SF22	H14	SF23	H14
육각 너트		SF22	H19	SF23	H119
육각 너트	M12	SF19	H9
날개 너트	1/2

	디아.	유효 길이 / 볼트 길이	사용
t-bolt	1/2	75-88	영국과 연방 국가
	M14	75-87	미국, 독일 및 일부 유럽 국가
	M14	98-110	미국, 독일 및 일부 유럽 국가

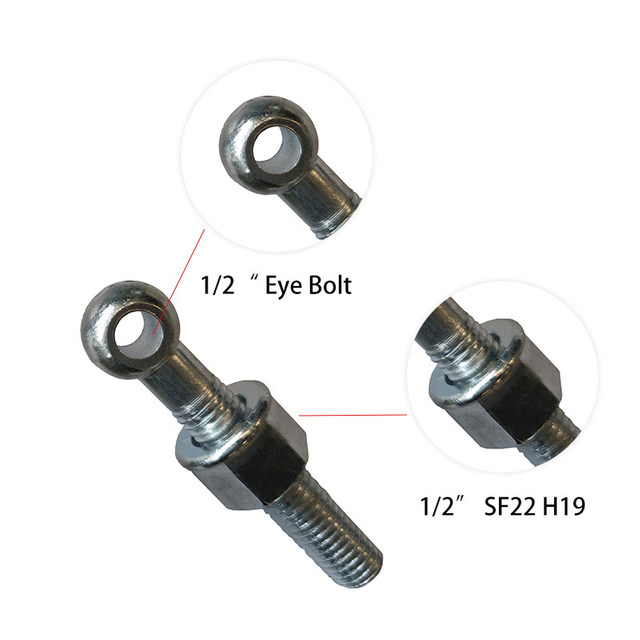

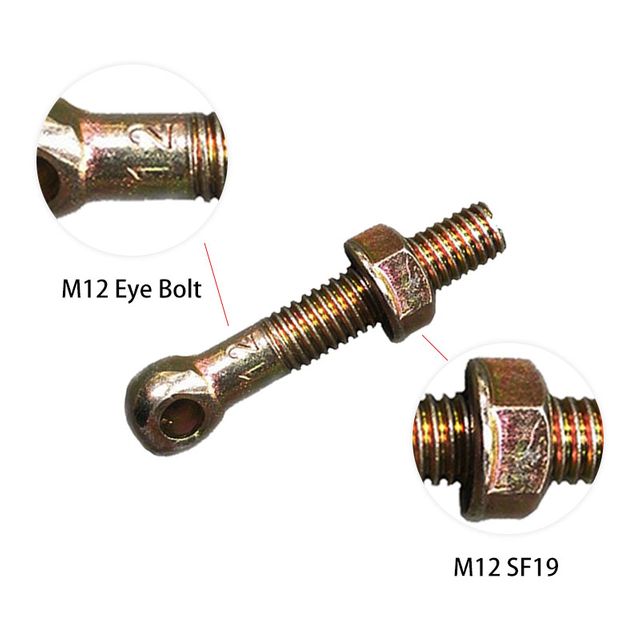

눈 볼트	1/2	67-86	영국과 연방 국가
	M12	57-73	영국과 연방 국가
	M14	70-90	미국, 독일 및 일부 유럽 국가

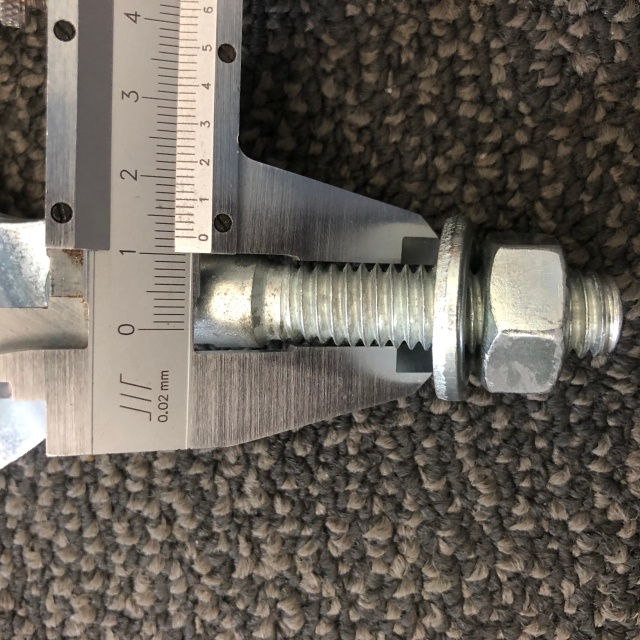

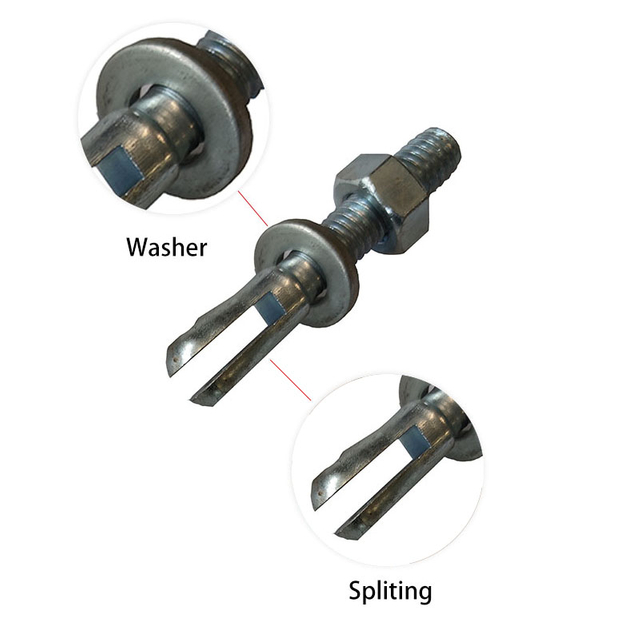

스플릿 엔드 볼트	1/2	45-82	Putlog 커플러, BRC 등의 경우

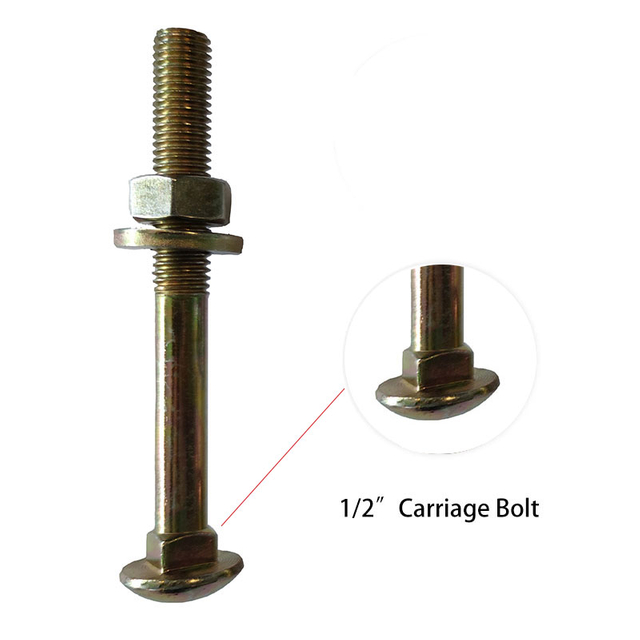

캐리지 볼트	1/2	116-125	튜브 외부 클램프, 범용 클램프 등
캐리지 볼트	1/2	85-92	튜브 외부 클램프, 범용 클램프 등

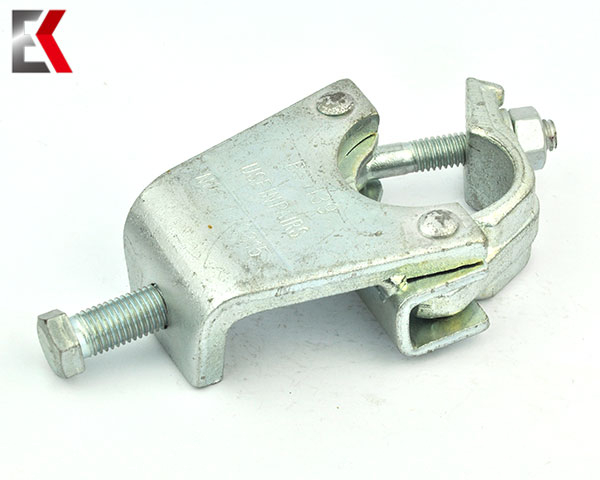

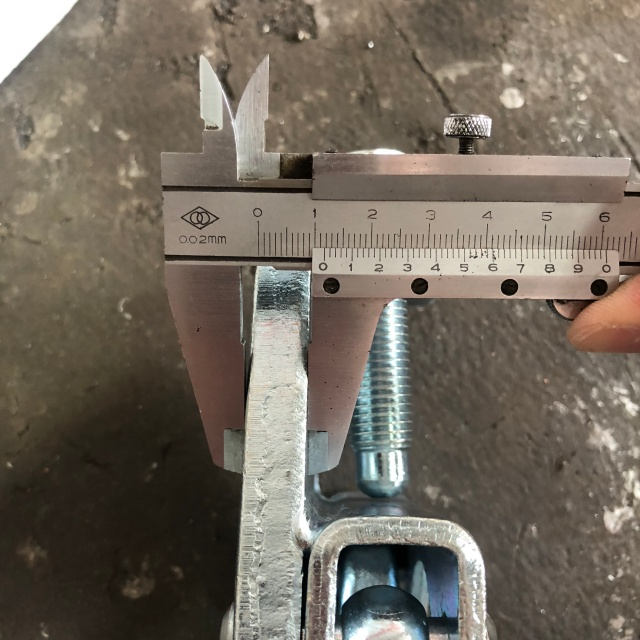

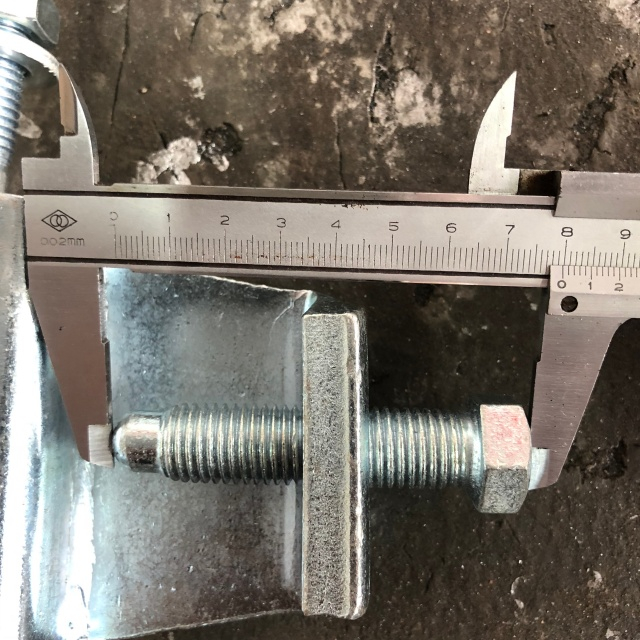

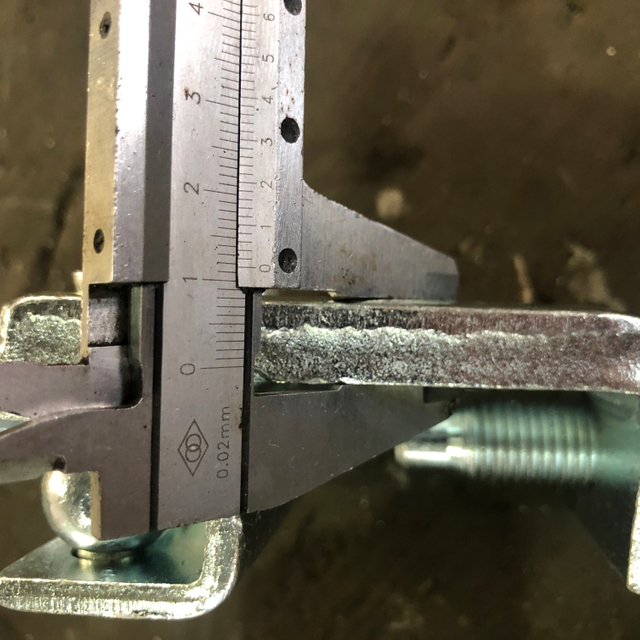

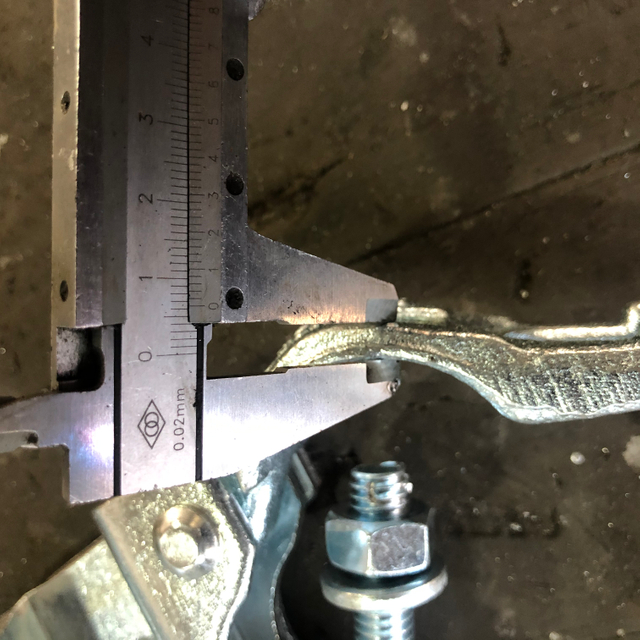

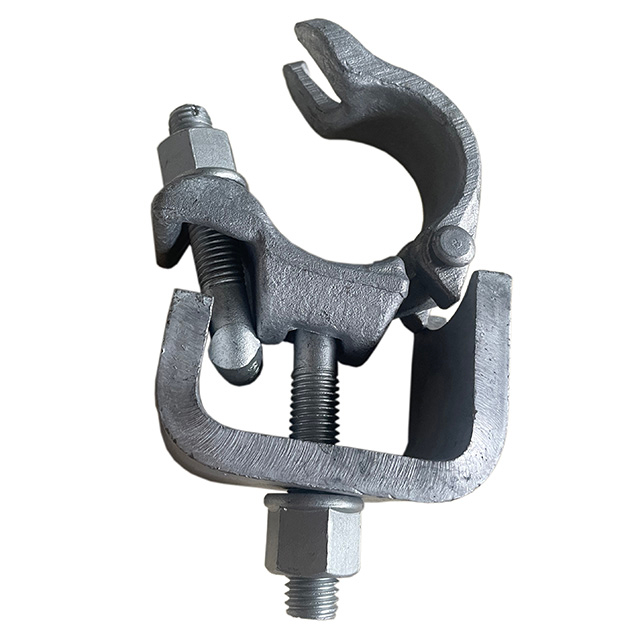

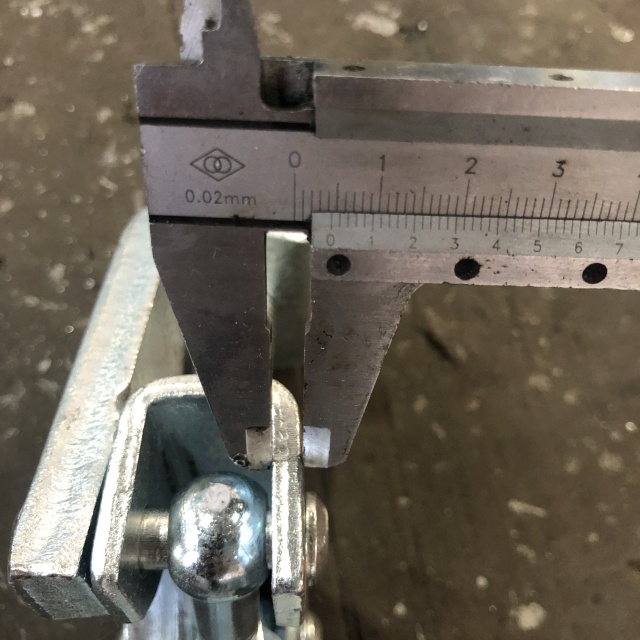

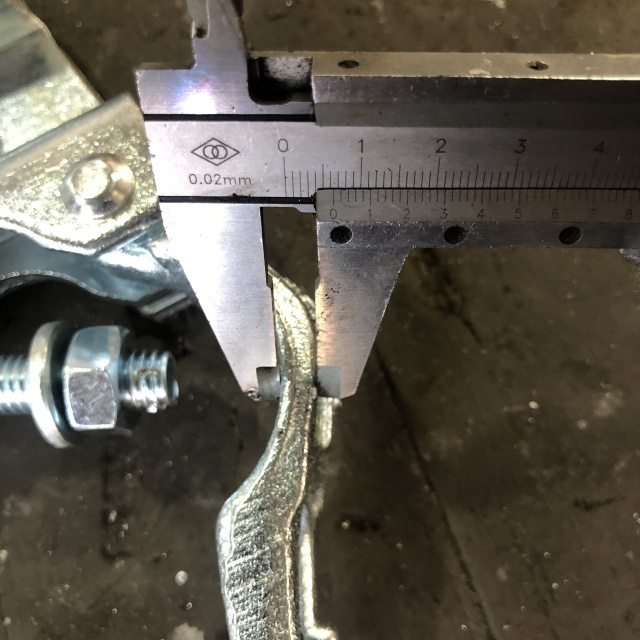

육각형 볼트	M16	72-80	대들보 커플러의 경우 DF 조인트 핀
평평한 t- 볼트	1/2	66-76	이탈리아 커플러의 경우

와셔의 두께 및 내부/외경은 다음과 같습니다.

두께

내부 / 외부 직경.

세탁기

3.5

13-26

다양한 사용 시나리오와 다양한 크기의 구리 파이프에 따라 가장 일반적으로 사용되는 커플러 사양은 48.3*48.3입니다. 다음 표에 나와있는 것과 같이 특수 사양도 있습니다.

다른 크기에 따라

더블	스위블 커플러
48.3*34	48.3*34	34*34	34*38
48.3*38	48.3*38	38*38	38*42
48.3*42	48.3*42	42*42	42*60
48.3*48.3	48.3*48.3	-	-
48.3*60	48.3*60	60*60	60*76
48.3*76	48.3*76	76*76	86*89
-	48.3*89	89*89	-

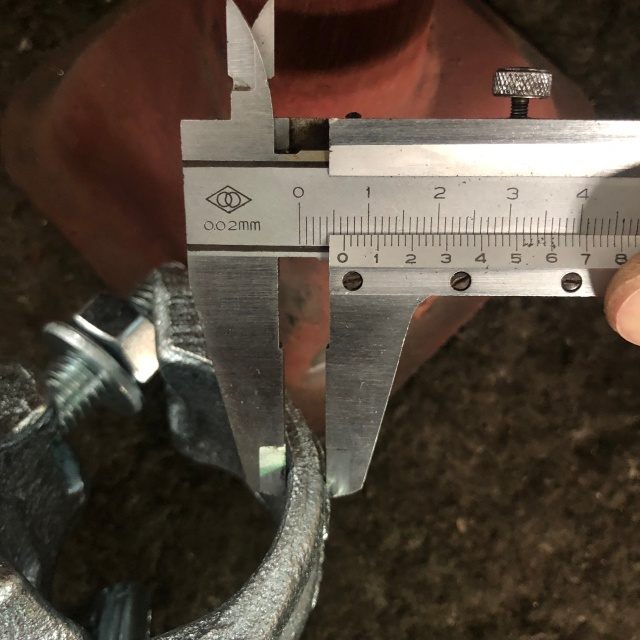

스캐 폴딩 커플러 는 EN 74-1 : 2005 및 EN 74-1 : 2005 조항 7.4.3 등과 같은 많은 국제 인증서를 얻었습니다.

테스트에서 (미끄러짐)
시험 (실패 힘)

슬립 력 : 압력이 처음으로 적용될 때, 압력이 10kN보다 큰 경우 스캐 폴드 강관의 슬라이딩 거리는 7mm보다 작아야합니다. 테스트 결과는 다음과 같습니다. 압력이 10.6kn 인 경우 커플러의 강관의 슬라이딩 거리는 7mm 미만이며 표준 요구 사항을 충족합니다.
두 번째 압력은 압력이 15kN보다 클 때 적용됩니다. 커플러의 강관의 슬라이딩 거리는 1mm-2mm 사이 여야합니다. 테스트 결과는 다음과 같습니다. 30kN의 압력 하에서, 두 번째 테스트의 슬라이딩 거리는 1mm 미만이며, 이는 클레임과 일치합니다.

실패력 ： 의 베어링 중량은 스캐 폴딩 커플러 20kn에 도달해야합니다. 테스트 결과 : 무게가 24kn을 가질 수 있으며 커플러의 파괴 저항은 표준에 도달합니다.

결과 요약 :

아니요.	테스트 항목	테스트 방법
1	미끄러짐	EN 74-1 : 2005
2	실패력	EN 74-1 : 2005

테스트 결과 :

테스트 조항	테스트 항목	테스트 요구 사항	테스트 결과	결론
7.2.1	미끄러짐	△ 1≤7mm, fs, 5%≥10.0kn	△ 1 = 7mm, fs, 5%= 15.88kn	통과하다
7.2.1	미끄러짐	1mm≤ ≤ 2≤2mm, fs, 5% ≥15.0kn	1mm≤ ≤ 2≤2mm, fs, 5%= 15.91kn	통과하다
7.2.2	실패력	FF, 5%/γR2 ≥30.0KN	FF, 5%/γR2 = 50.63KN	통과하다

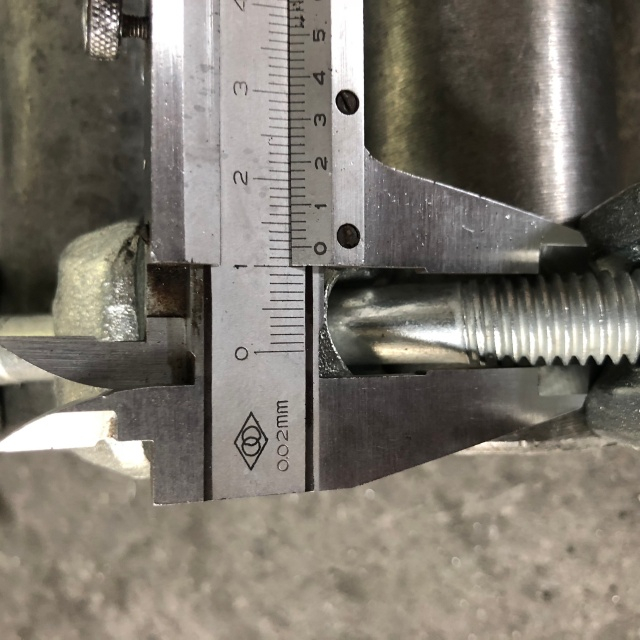

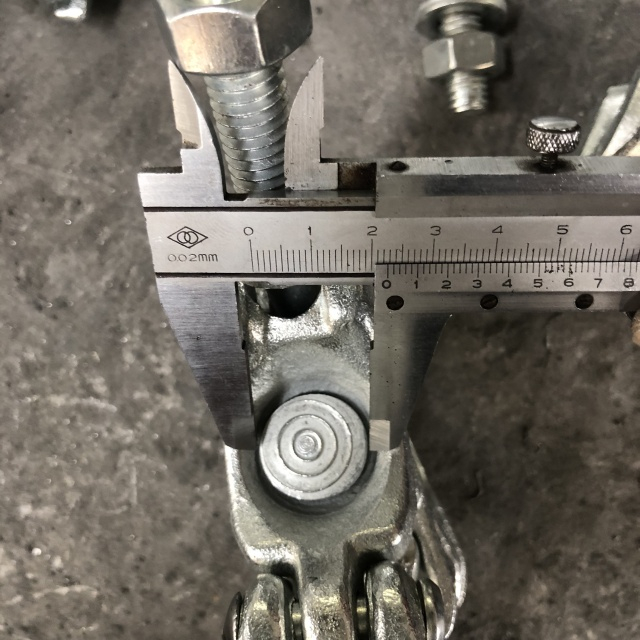

단조 된 스위블 커플러 클래스 'b '드롭

정상적인 상황에서는 B 등급에 도달하기가 어렵지만 우리는 도달했습니다.

테스트에서 (미끄러짐)
시험 (실패 힘)

결과 요약 :

아니요.	테스트 항목	테스트 방법
1	미끄러짐	EN 74-1 : 2005
2	실패력	EN 74-1 : 2005

테스트 결과 :

테스트 조항	테스트 항목	테스트 요구 사항 (스위블 커플러, 클래스 B)	테스트 결과	결론
7.2.1	미끄러짐	△ 1≤7mm, fs, 5%≥10.0kn	△ 1≤7mm, fs, 5%= 10.6kn	통과하다
7.2.1	미끄러짐	1mm≤ ≤ 2≤2mm, fs, 5% ≥15.0kn	fs = 30kn, 30 2 ˂1mm	통과하다
7.2.2	실패력	FF, 5%/γR2 ≥20.0KN	FF, 5%/γR2 = 24.4KN	통과하다

정상적인 상황에서는 B 등급에 도달하기가 어렵지만 우리는 도달했습니다.

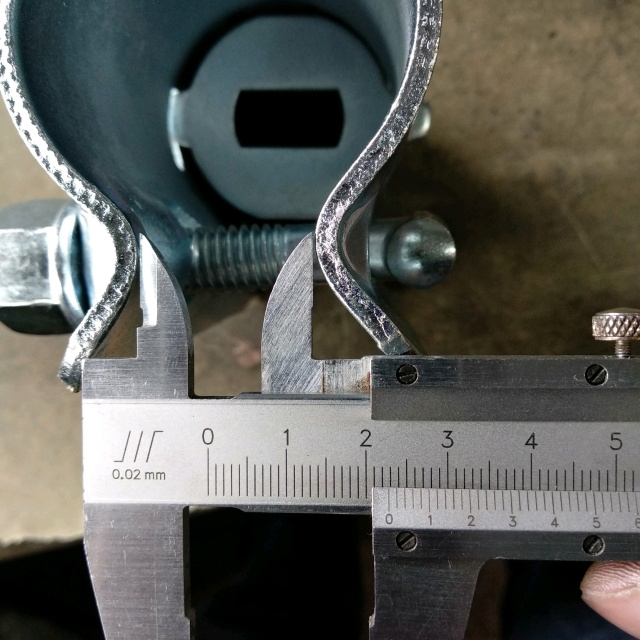

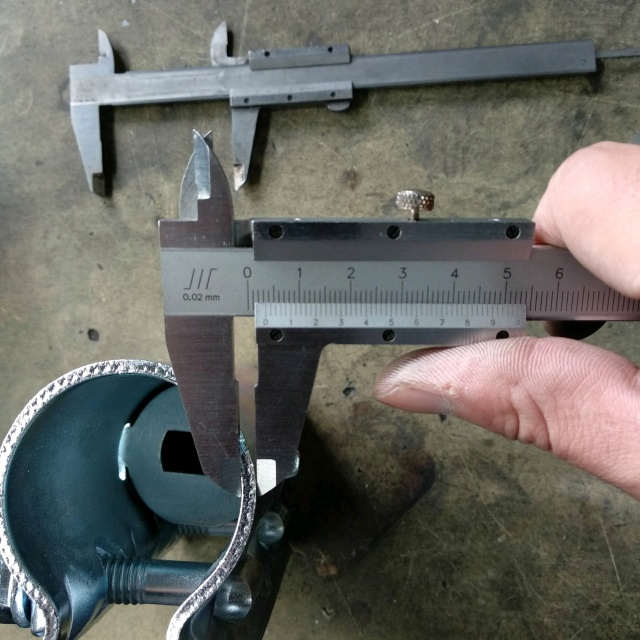

눌린 슬리브 커플러

테스트에서
테스트 후

결과 요약 :

아니요.	테스트 항목	테스트 방법
1	굽힘 모멘트 저항	EN 74-1 : 2005 절 7.4.3
2	미끄러짐	EN 74-1 : 2005 절 7.2.1

테스트 결과 :

테스트 항목

테스트 결과

테스트 요구 사항

(슬리브 커플러, 클래스 B)

결론

굽힘 모멘트 저항

△ 4= 5mm, m b , 5% = 1.43knm

△ 4= 5mm, m b , 5% ≥1.4knm

통과하다

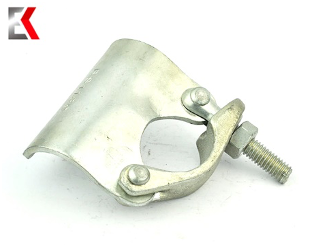

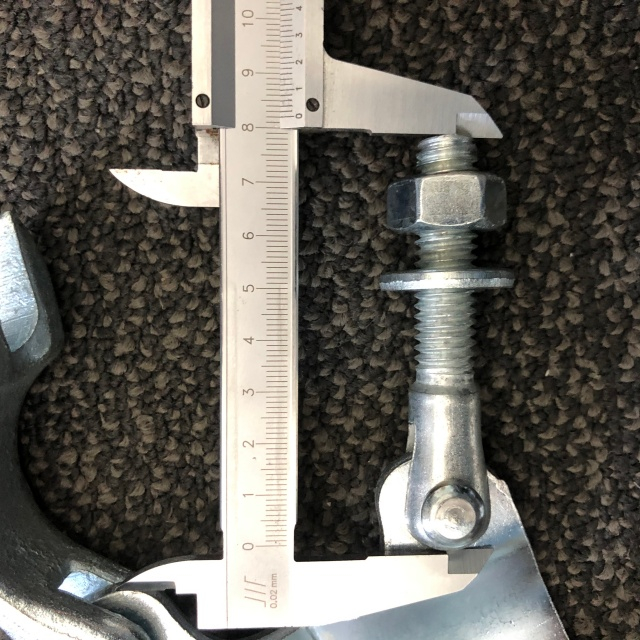

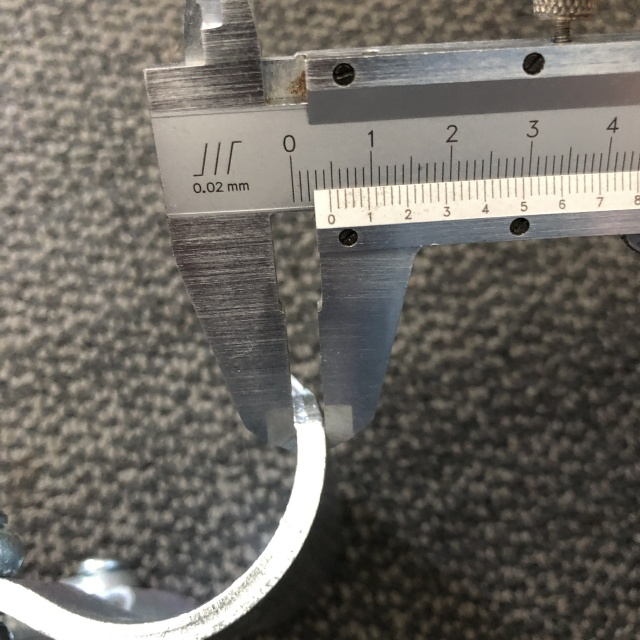

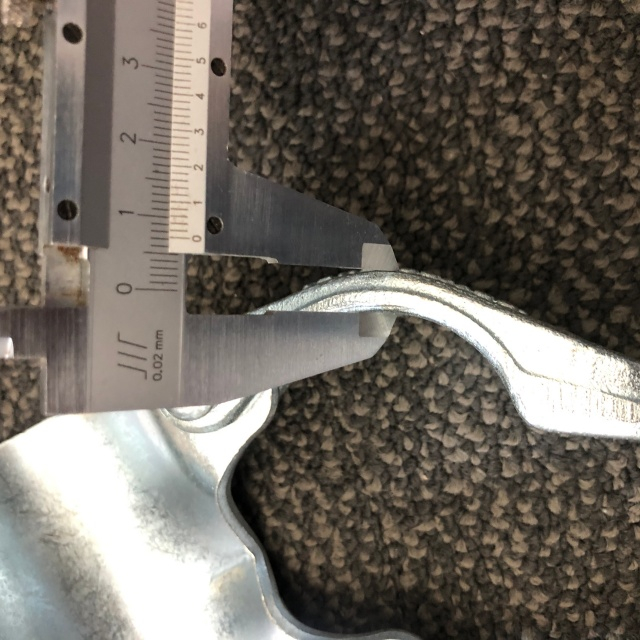

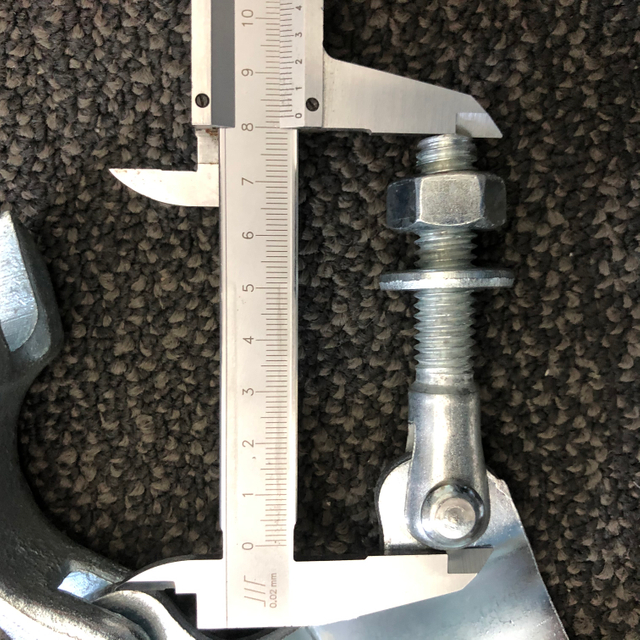

Putlog / Wrapover

테스트에서
테스트 후

결과 요약 :

아니요.	테스트 항목	테스트 방법
1	미끄러짐 저항	BS 1139-2.2 : 2009+A1 : 2015 절 7 및 부록 A.2

테스트 결과 :

테스트 항목	테스트 결과	테스트 요구 사항	결론
미끄러짐 저항	1mm≤ ≤ 2≤2mm, fs, 5% = 1.83kn	1mm≤ ≤ 2≤2mm, fs, 5% ≥1.04kn	통과하다

/

시험 (강도 테스트)
테스트에서 (튜브를 따라 슬립 테스트)
테스트에서 (튜브를 따라 플랜지를 따라 슬립 테스트)

결과 요약 :

아니요.	테스트 항목	테스트 방법
1	강도 테스트	AS/NZS 1576.2 : 2016 부록 l
2	튜브를 따라 슬립 테스트	AS/NZS 1576.2 : 2016 부록 m
3	튜브를 따라 플랜지를 따라 미끄러집니다	AS/NZS 1576.2 : 2016 부록 n

테스트 결과 :

테스트 조항	테스트 항목	테스트 요구 사항	테스트 결과	결론
부록 l	강도 테스트	p = 30.0kn, 플랜지 클램프는 영구 세트를 표시해서는 안됩니다	P = 30.0KN, 플랜지 클램프도 영구적 인 세트를 보여주지 않았습니다	통과하다
부록 m	튜브를 따라 슬립 테스트	p = 12.5kn, 미끄러짐 ≤ 6mm	p = 12.5kn, 미끄러짐 <6mm	통과하다
부록 n	튜브를 따라 플랜지를 따라 미끄러집니다	p = 12.5kn, 미끄러짐 ≤ 6mm	p = 12.5kn, 미끄러짐 <6mm	통과하다

테스트에서
테스트 후

결과 요약 :

아니요.	테스트 항목	테스트 방법
1	실패력	EN 74-1 : 2005를 참조하여

테스트 결과 :

테스트 항목	테스트 결과
테스트 항목	1#	3#	3#	4#	5#	FP, 5%/γR2
실패력 (KN)	42.84	38.89	43.60	42.91	40.79	29.8

스캐 폴딩 커플러 제조

중국의 스캐 폴드 커플러 제조업체로서, EK 스캐 폴딩은 단조 커플러 및 프레스 커플러를위한 고급 생산 장비를 가지고 있으며,
모든 위조 된 스캐 폴딩 컬 퍼를 사용하여 고주파 전기 용광로를 사용하여 4000kN 일회성 강철의 다른 사양을 950-1050 Austenite 상태로 가열하여 4000KN 일회성 구성 구조 및 기계적 특성을 향상시킬 수 있습니다.
