슬리브 커플러는 비계의 구조적 안정성에 영향을 주지 않고 비계 강관의 길이를 연장하여 축 연속성과 하중 지지 강도를 제공하는 외부 비계 액세서리입니다. 이 기사에서는 슬리브 커플러, 적용 시나리오 및 올바르게 사용하는 방법에 대한 자세한 소개를 제공합니다.
커넥터 또는 외부 커플러라고도 알려진 슬리브 커플러는 외경이 48.3mm인 비계 파이프를 끝에서 끝까지 연결하는 데 사용되는 비계 시스템의 핵심 구성 요소입니다. 수직으로 두 개의 수직 막대, 수평으로 두 개의 수평 막대 또는 대각선으로 두 개의 대각선 막대를 연결할 수 있습니다. 슬리브 커플러는 일반적으로 스탬핑 또는 단조 공정을 통해 4mm 두께의 고강도 강철판으로 만들어지며 EN74 또는 BS139 표준을 충족하고 9kN을 초과하는 미끄럼 저항으로 고강도 클래스 B 성능을 달성합니다.
공통사양
이름 | 슬리브 커플러 |
기준 | EN74 클래스 B 및 BS1139 |
재료 | Q235 단조 또는 스탬프 강철 |
색상 | 금색 또는 흰색 |
명세서 | 48.3mm × 48.3mm 비계강관 |
두께 | 3.5mm |
무게 | 1.0kg |
패스너 | 고강도 볼트 및 너트(예: 1/2인치 BSW 스레드) |
정격 부하 | 최대 20kN |
표면 처리 | 전기 아연 도금, 용융 아연 도금 |
미끄럼 저항 | 9쿠나 |
OEM 마킹 | 맞춤 제작 가능 |
응용 | 건설 |
모크 | 1000개 |
배달 시간 | 보증금 또는 신용장(L/C) 수령 후 20일 |
포장 | 25개/가방, 1000개/팔레트, 20개 팔레트/20피트 컨테이너 |
 |  |
 |  |

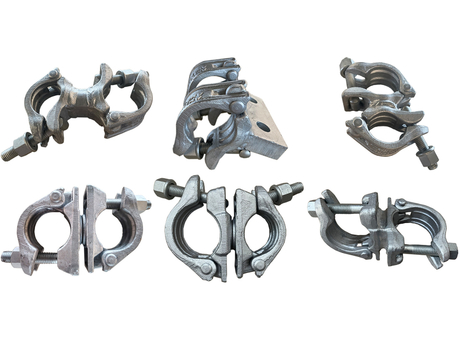

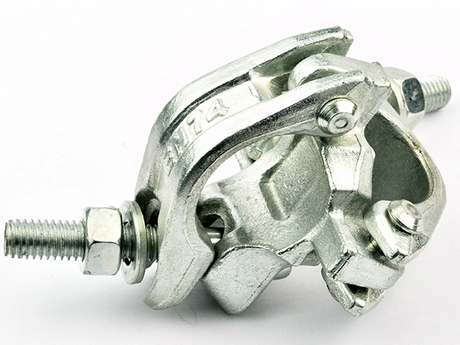

비계에 사용되는 에는 다양한 유형이 있으며 비계 커플러 일반적으로 스위블 커플러와 직각 커플러로 분류됩니다.
커플러 유형 | 기능 | 장점 | 단점 |
슬리브 커플러 | 강관의 길이를 연장시켜 외부에 고정 | 널리 사용되며 안정적이고 경제적입니다. | 정확한 정렬이 필요합니다 |
스위블 커플러 | 어떤 각도에서도 연결 가능 | 유연성, 적응력 | 상대적으로 복잡한 설치 |
직각 커플러 | 직각 연결 가능 | 쉬운 설치, 구조적 기초 | 제한된 유연성 |
스탬핑 슬리브 커플러(Stamped Sleeve Coupler) : 표준 슬리브 커플러라고도 하며 고강도 철판을 스탬핑 가공하여 제작하여 기초의 종단 간 연결을 제공하는 가볍고 경제적인 커플러입니다.
단조 슬리브 커플러: 견고한 슬리브 연결로도 알려져 있으며 고하중 응용 분야에 적합하며 열악한 건설 환경에 이상적인 선택입니다.
또한 표준에 따라 커플러는 영국 표준 슬리브 커플러와 EN74 클래스 B 슬리브 커플러로 나눌 수 있습니다.

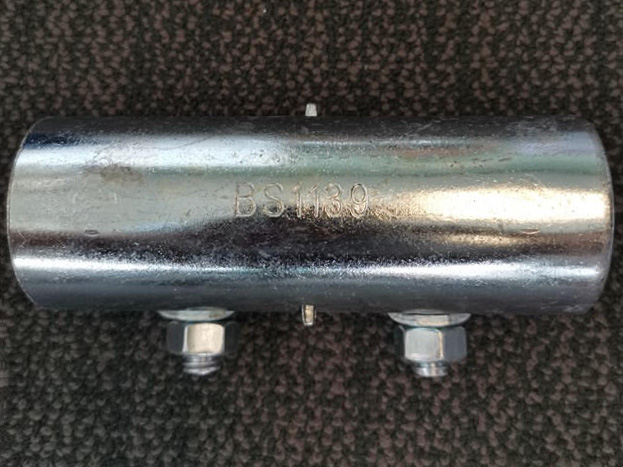

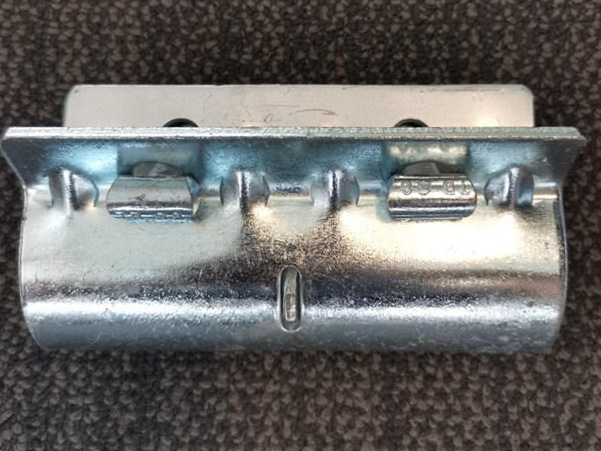

영국 표준 슬리브 커플러: 널리 사용되는 표준 유형입니다.

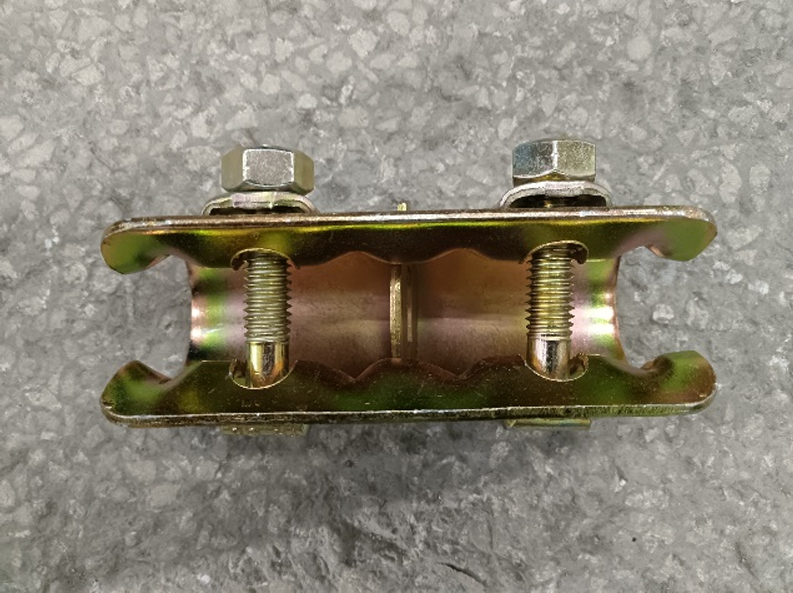

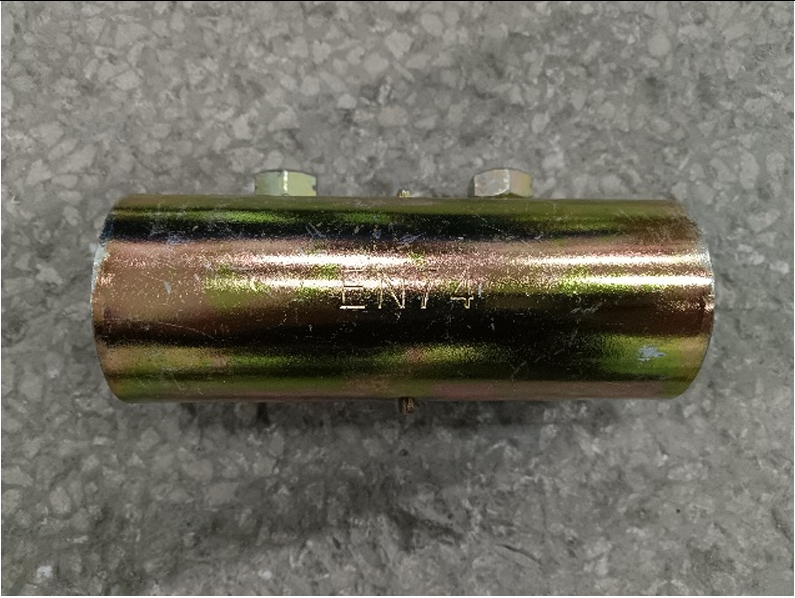

EN74 클래스 B 슬리브 커플러: 클래스 A 커플러에 비해 미끄럼 방지 성능과 내하중 용량이 더 높은 커플러입니다.
모든 모델은 외경 48.3mm의 비계 강관용으로 특별히 설계되어 건설 현장에서 원활한 호환성을 보장합니다.
길이 연장: 슬리브 커플러는 추가 지지 구조를 추가하지 않고도 비계 파이프의 길이를 연장할 수 있습니다.
안정성: 강철 파이프 사이에 강력하고 안전한 연결을 제공합니다.
다양성: 다양한 비계 구성에 적합합니다.
경제성: 여러 개의 짧은 강철 파이프를 접합하는 것에 비해 슬리브 커플러를 사용하는 것이 더 비용 효율적입니다.
슬리브 커플러는 다음과 같이 확장된 비계 길이 또는 높이가 필요한 프로젝트에 일반적으로 사용됩니다.
고층 건물 건설: 고층 건물 건설 프로젝트에서는 비계를 극도로 높은 높이로 세워야 하는 경우가 많습니다.
교량 유지 관리 프로젝트: 교량 유지 관리 및 수리 프로젝트에서 비계는 장거리에 걸쳐 있어야 합니다.
산업 플랜트: 유지보수 및 수리 작업을 위해 비계를 세워야 하는 산업 환경.
준비: 연결할 강관이 깨끗하고 잔해물이 없는지 확인하고, 배관 연결 표면이 매끄럽게 밀착되어 있는지 확인하십시오.
정렬: 두 개의 강철 파이프를 끝에서 끝까지 정렬합니다.
커플러 설치: 슬리브 커플러를 정렬된 강철 파이프 위로 밀어 넣습니다.
고정: 렌치를 사용하여 약 50Nm의 토크로 볼트를 조여 커플러를 제자리에 고정합니다.
검사: 수동 힘을 가하여 테스트하고 강관이 안정적으로 연결되고 고정되었는지 확인합니다.
슬리브 커플러를 사용할 때 다음 사항에 주의하십시오.
올바른 설치: 사고 방지를 위해 슬리브 커플러가 올바르고 안전하게 설치되었는지 확인하십시오.
정기 검사: 슬리브 커플러를 정기적으로 검사합니다. 마모되거나 손상된 커플러를 계속 사용할 수 있는지 확인합니다.
내하중: 과부하로 인한 손상을 방지하려면 슬리브 커플러의 내하중을 엄격히 준수하십시오.
슬리브 커플러는 사용 중에 정기적인 유지 관리와 검사가 필요합니다. 심하게 손상된 커플러를 적시에 교체하면 비계 시스템의 안정성과 안전성이 보장됩니다.
유지 관리:
볼트와 너트의 나사산 상태를 정기적으로 점검하여 슬리브 커플러가 제대로 작동하는지 확인하십시오.
보관 중에는 녹방지제를 바르십시오.
건조하고 땅에 닿지 않는 선반에 보관하세요.
검사:
육안 검사: 마모, 녹 또는 손상 흔적이 있는지 확인합니다.
기능 테스트: 커플러의 연결 기능을 테스트하여 올바르게 작동하는지 확인합니다.
청소: 커플러와 주변 부위에 녹이나 먼지가 있는지 검사하고 즉시 청소하십시오.
비계 슬리브 커플러는 다양한 비계 프로젝트에 적합하며 석유 및 가스 시추 플랫폼, 무대 건설, 가드레일 및 기타 분야에서 널리 사용됩니다. 커플러를 올바르게 사용하고 유지 관리하면 서비스 수명을 효과적으로 연장할 수 있습니다.
슬리브 커플러의 주요 기능은 무엇입니까?
슬리브 커플러는 주로 비계 강관의 종단 간 연결에 사용되며 구조적 안정성을 손상시키지 않으면서 비계 파이프의 길이와 높이를 효과적으로 연장합니다.
슬리브 커플러는 어떤 표준을 충족합니까?
EK 비계로 제조된 슬리브 커플러는 EN74 클래스 B 및 BS1139 표준을 준수하며 SGS 테스트 보고서를 제공할 수 있습니다.
슬리브 커플러와 내부 커플러의 차이점은 무엇입니까?
슬리브 커플러는 강관 외부에 연결되어 전체 강성을 높이고 일반적으로 48.3mm 강관에 사용됩니다.
내부 커플러는 강관과 내부적으로 연결되어 있어 외관이 더욱 깔끔하고 연결 지점의 강성은 낮아지지만 안정성은 높아집니다.
비계 프로젝트에서 슬리브 커플러를 사용하면 어떤 이점이 있습니까?
이는 비계의 길이와 높이를 연장하고 비계 시스템의 안정성을 유지하며 비계 설치 및 구성에 더 큰 유연성을 제공합니다.
슬리브 커플러는 어떤 시나리오에 적합합니까?
슬리브 커플러는 광범위한 응용 분야를 가지며 고층 건물 건설, 교량 유지 관리 프로젝트, 석유 및 가스 시추 플랫폼과 같은 산업 현장과 같이 확장된 비계 길이 또는 높이가 필요한 모든 시나리오에서 사용할 수 있습니다. 또한 무대 건설 및 난간 보호에도 사용할 수 있습니다.
비계 강관에 슬리브 커플러를 어떻게 고정합니까?
비계강관 2개의 끝부분을 맞추고 슬리브 커플러를 삽입한 후 렌치로 볼트를 조이거나 핀을 삽입하여 단단히 고정합니다.
슬리브 커플러를 사용할 때 어떤 안전 예방 조치를 취해야 합니까?
첫째, 적절한 설치가 필수적입니다. 사용 중에는 비계 제조업체의 하중 권장 사항을 엄격히 준수하고 커플러의 마모 또는 손상 여부를 정기적으로 검사하십시오.
슬리브 커플러와 호환되는 비계 시스템은 무엇입니까?
당사의 슬리브 커플러는 외경 48.3mm 강철 파이프로 설계되었으며 디스크 비계, 컵 잠금 비계, 신속 조립 비계 및 포털 프레임과 같은 대부분의 모듈형 비계 시스템과 호환됩니다. 이러한 비계 시스템용 강철 파이프의 외경은 48.3mm여야 한다는 점에 유의하는 것이 중요합니다.
맞춤 서비스를 제공하거나 대량 주문을 처리합니까?
비계 제조업체로서 EK 비계는 자체 생산 라인을 보유하고 있으며 맞춤 서비스를 제공할 수 있습니다. 그러나 우리는 대량 주문만 지원합니다.
