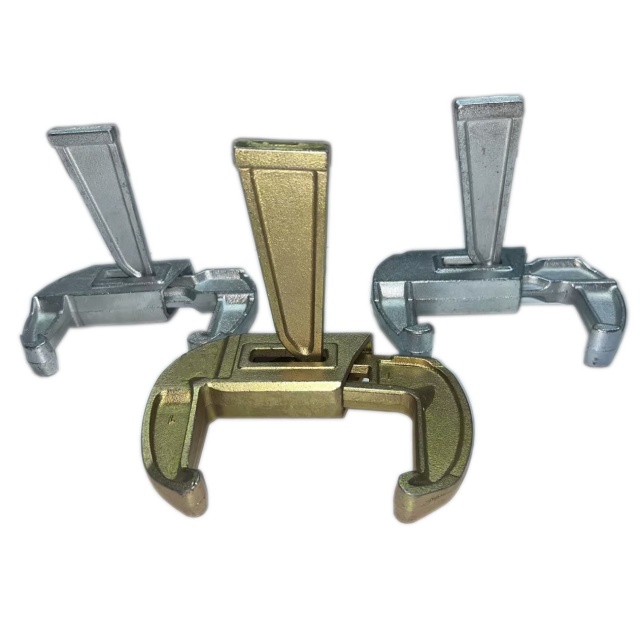

웨지형 거푸집 잠금 클램프

대형 패널 잠금 클램프 또는 거푸집 패스너라고도 알려진 쐐기형 거푸집 클램프는 거푸집 시스템 의 필수 구성 요소입니다 . 이들은 주로 쐐기 기반 잠금 메커니즘을 활용하여 거푸집 패널의 정렬, 조임 및 누출 방지 기능을 통합합니다.

구조적 구성요소:

C자형/아크형 주조 또는 단조 클램핑 조: 인접한 두 거푸집 패널의 가장자리 프레임 또는 플랜지를 맞물립니다.

쐐기 모양의 구동 핀(손잡이 포함): 클램프 본체를 수직으로 통과합니다. 해머링은 경사면의 기계적 자체 잠금 원리를 활용하여 쐐기를 아래쪽으로 구동하여 강력한 내부 장력을 생성함으로써 거푸집 조인트를 단단히 압축합니다.

표면 처리:

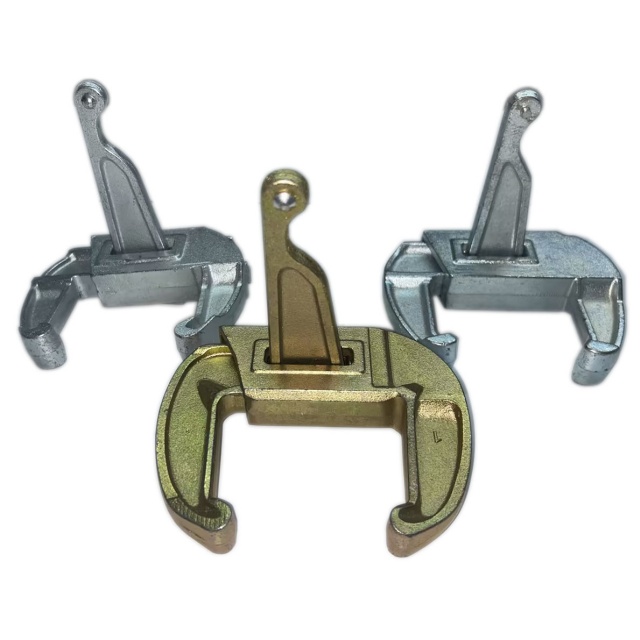

노란색/유색 아연(중앙): 전기도금된 유색 아연 또는 노란색 크롬산염 부동태화; 뛰어난 방청성과 높은 시각적 차별성을 제공합니다.

은/백색 아연 또는 아연 도금(왼쪽 및 오른쪽): 전기도금된 흰색 아연 또는 냉간 아연 도금; 밝은 마감이 특징이며 기본적인 내식성을 제공합니다.

설치 단계:

클램프의 두 개의 조를 인접한 거푸집 패널의 가장자리 플랜지에 겁니다.

망치로 위쪽의 쐐기 모양 손잡이를 아래쪽으로 단단히 두드립니다.

웨지 메커니즘은 클램프를 구동하여 안쪽으로 조여 패널 사이에 매끄럽고 평평하며 안전한 잠금을 보장합니다.

분해하려면 쐐기 모양의 손잡이 밑부분을 망치로 위쪽으로 치면 빠르게 잠금이 해제됩니다.
