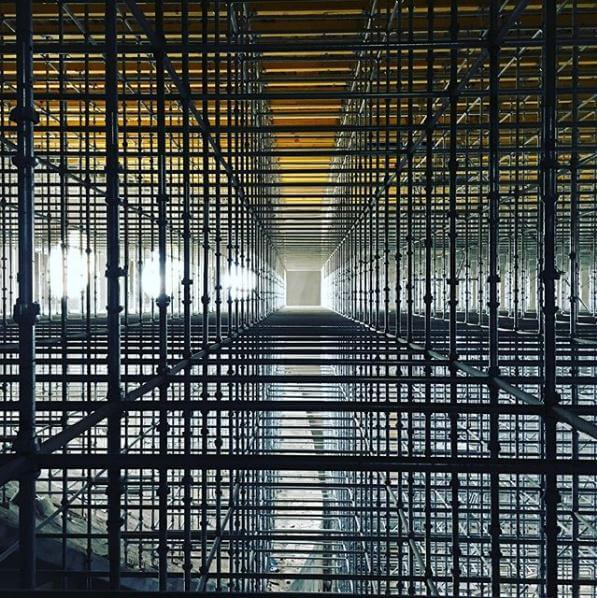

Leading Supplier of Cuplock Scaffolding System

Cuplock Scaffolding System is the most commonly used scaffolding system in the world. The official name of this scaffolding system is Cuplok, but most people know it as Cuplock. EK Cuplock Scaffolding is used for support and access structures in construction industry, offshore construction, industrial maintenance, and ship building. And all Cuplock System parts are designed and manufactured to meet all scaffolding industry standard.

Cuplock System has quick locking and fastening devices that simplify the construction process and make it safer for workers to participate in construction. All of these are good ways to optimize the work efficiency of construction projects and improve the construction safety index.

For This Page：

빠른 견적 받기

Cuplock Scaffolding Video

There are generally two methods for welding cuplock standards: manual welding and machine welding.
Manual welding refers to manual arc welding. First, spot welding is used to fix the bottom cups and located pins to the cuplock vertical tube, then full welding is performed. The welding direction is from bottom to top, ensuring the components are firmly welded to the cuplock vertical tube and avoiding common weld bead or porosity defects found in upright welding.
Machine welding includes CO₂ gas shielded welding and resistance welding. Gas shielded welding has a large penetration depth, less spatter, and a high degree of automation, making it suitable for mass production. Most scaffolding manufacturers use CO₂ gas shielded welding. Resistance welding equipment has a higher investment cost, but it has a smaller heat-affected zone on the base material, and the joint strength can reach over 95% of the base material's strength. It is typically used for cuplock vertical tube extensions.

Key Points and Quality Control for Cuplock Stansards Welding
1. The welding surfaces of the cuplock vertical tube and the cuplock need to be ground smooth to avoid impurities such as oil and moisture affecting the weld quality.
2. The weld should be free of defects such as cracks and lack of fusion, with an undercut depth ≤ 0.5mm (as specified in JGJ 166-2016).
3. For high-strength steels such as Q345, post-weld treatment at 250℃ for 2 hours is required to reduce the risk of hydrogen-induced cracking.

EK Cuplock Scaffolding vertical welding is mainly divided into three steps:

1. Adjust the tooling equipment distance and determine the bottom cups interval. Use spot welding to fix the bottom cups and located pins to the vertical tube.

2. Located pins full weld, that make sure the located pins are firmly fixed to the vertical tube.

3. Bottom cups full weld, that to ensure the stability of the bottom cups and ensure the safety index in the construction and use.

지금 견적을 받아보세요

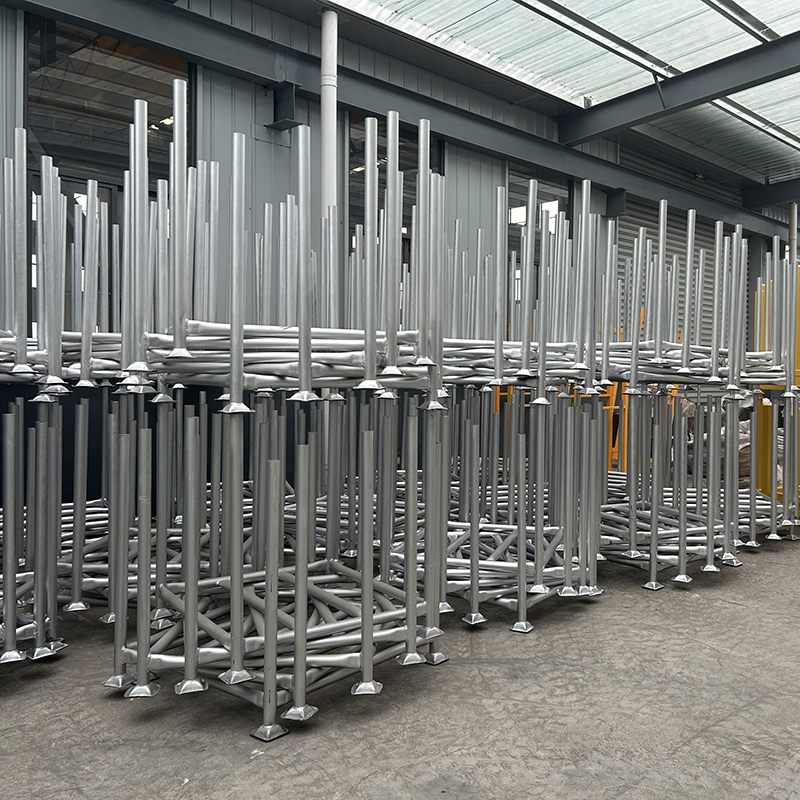

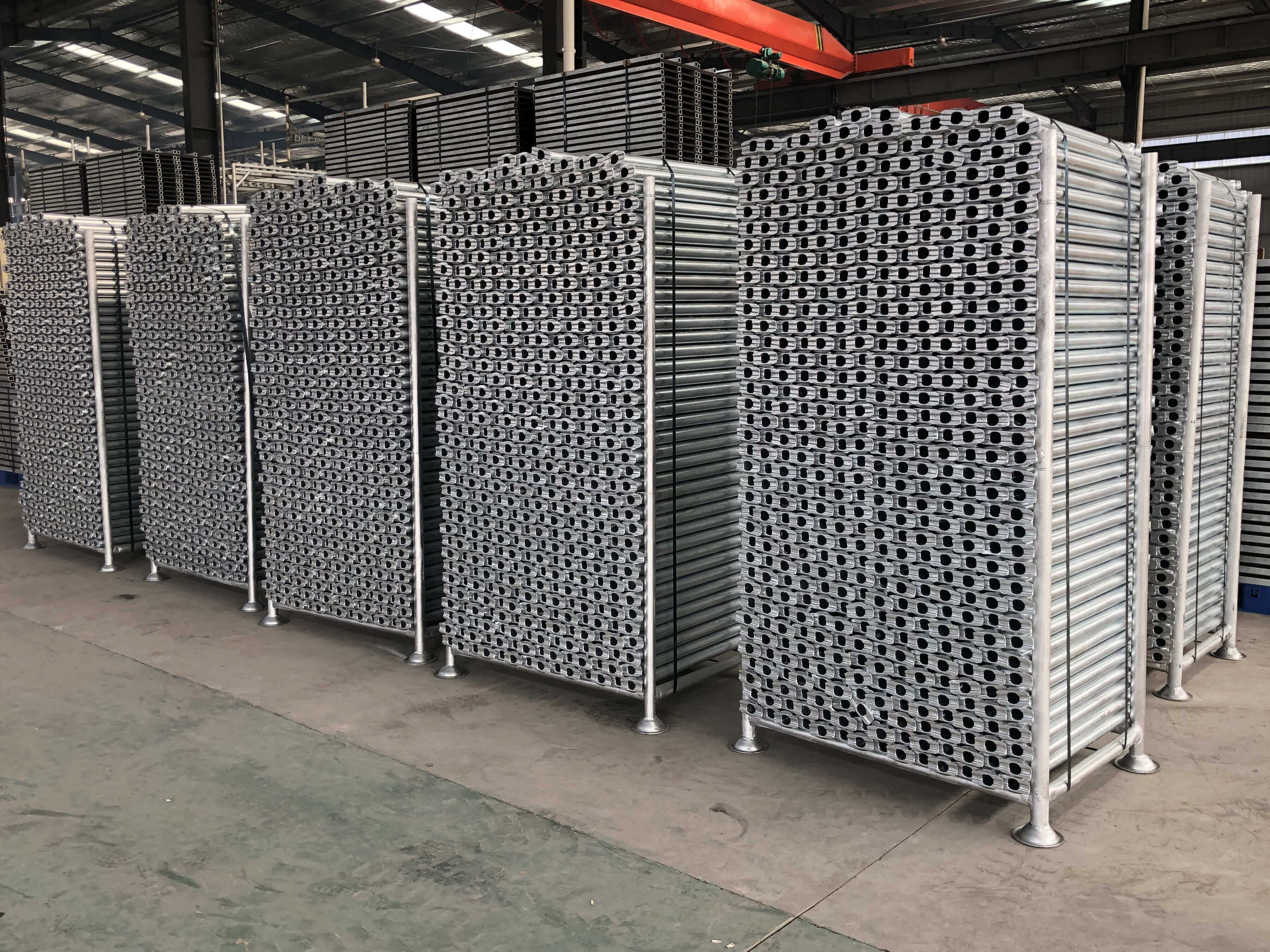

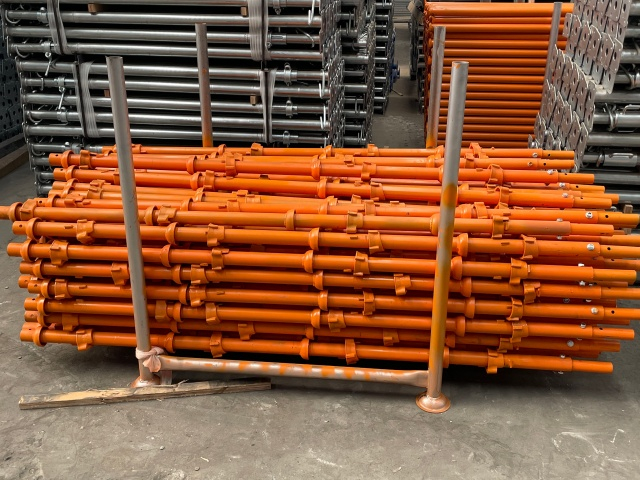

Bulk Cuplock Scaffolding System

고객이 요구하는 Cuplock 스캐 폴딩 시스템 제품 배치 제작 및 포장이 완료되면 사진을 찍고 파일을 유지하고 고객에게 보내고이 스캐 폴드 큐록의 배치를로드 시간에 알리고 고객에게 배송 일정을 알립니다.

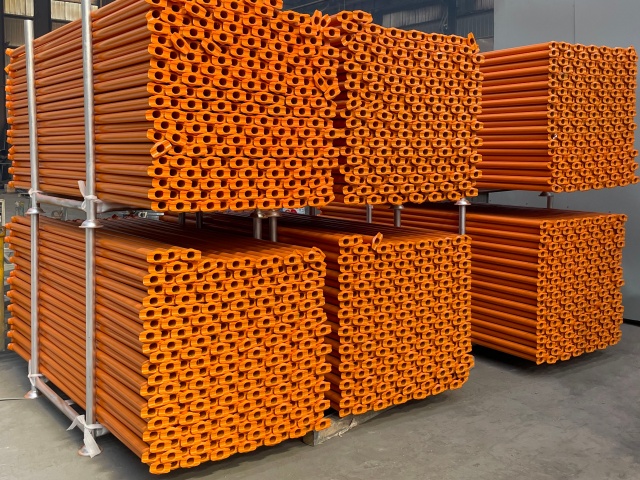

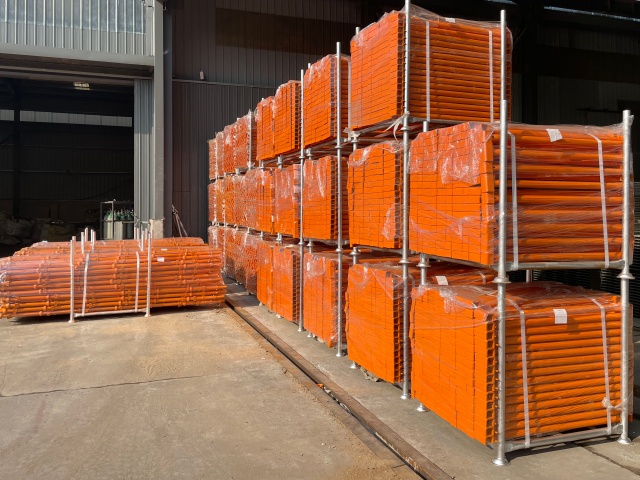

Painting Cuplock Scaffolding System

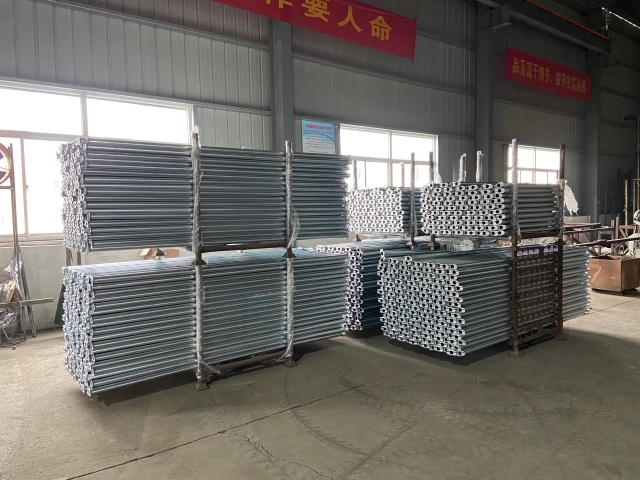

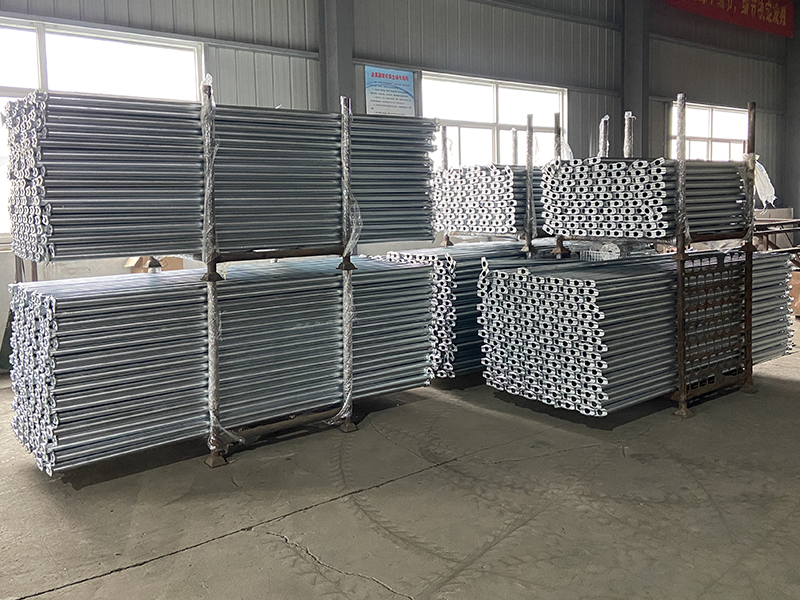

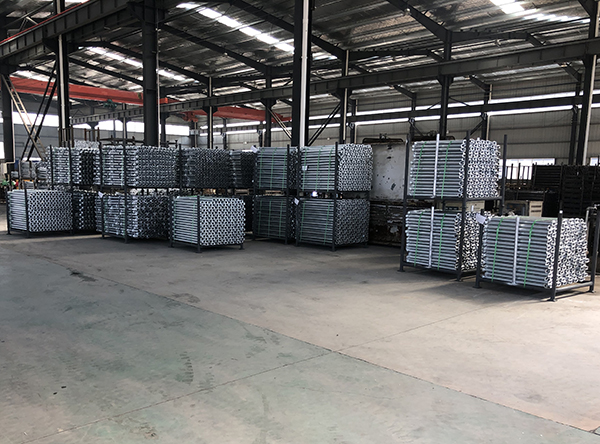

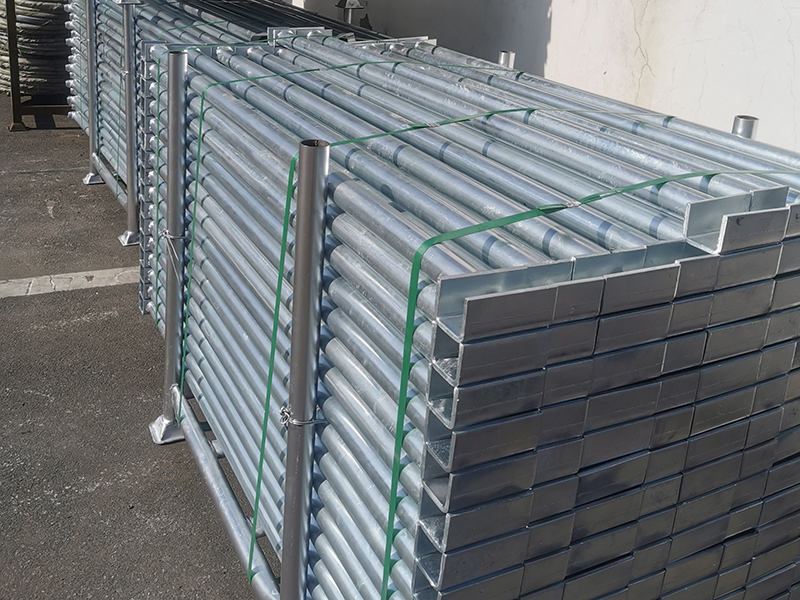

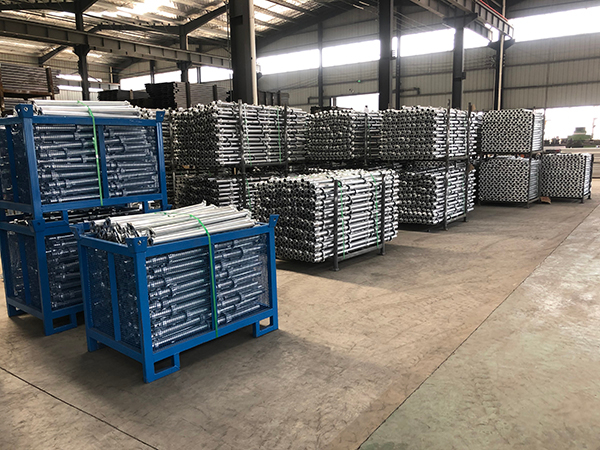

Bulk Cuplock System

Send An Inquiry

What is cuplock scaffolding

Cuplock Scaffolding, is a scaffold system that uses the "Cup" and "Blade" to lock the vertical/standard and horizontal/ledger together, and lock the blades by twisting the cup. This Cuplock Scaffold System uses no nut, bolt or wedge. Cuplock’s Scaffolding System node-point is revolutionary, and makes it faster and easier than any other scaffolding system.

Get A Quote Now

Why Choose Cuplock?

Cuplock Scaffolding System joint structure is reasonable, simple production process, easy operation, wide range of use, compared with traditional scaffolding, Cuplock System has the following remarkable features:

Cuplock Features	Details
Easy to Stand	No nut and bolt or wedge, just lock the blade into cup at each node on the standard.
Sample	Fast and simple to erect with only four component fastenings.
Light Weight	Manufactured using 3.2mm thickness high grade steel, Cuplock System is 20% lighter than standard 4mm thickness scaffolding tube.
Economical	Cuplock System with only three maincomponents.
Fast	30%-50% faster than traditional scaffolding.
Durable	Hot-Dip-Galvanized provides a low maintenance, long life.
Versatile	With 500mm cup intervals on the verticals, Cuplock Scaffolding System is extremely versatile Facade, Shoring Structures, Circular, Birdcages, Staircases, Mobile Towers and etc.
Flexible	0.6m to 3.0m bays using boards or battens.

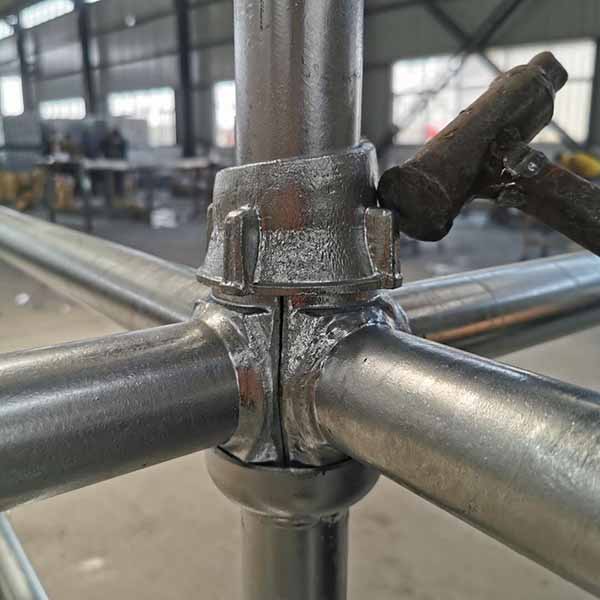

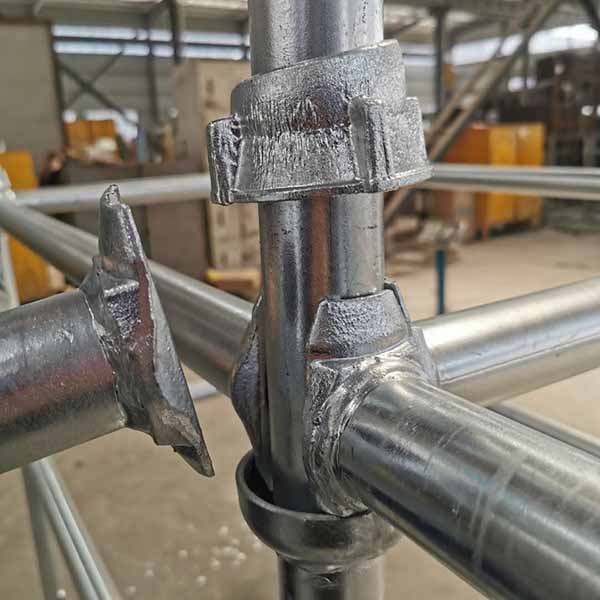

Cup-Locking Procedure:

Here below are pictures showing how to install the Cuplock System :

1、Locate the ledger blade into the bottom cup

2、Slide the top cup down the standard and rotate

3、Tighten with a hammer blow

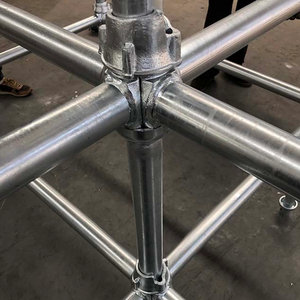

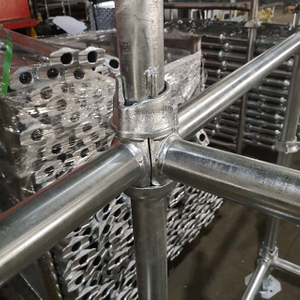

4、A cuplock’s node-point completed

Cuplock Scaffolding System Parts

EK Scaffolding provides a high quality range of Cuplock Scaffolding System to customers with needs. The entire range of Cuplock System is perfectly manufactured using high grade raw materials, in compliance with the international quality standards. Moreover, EK Scaffolding manufacturer can provide a variety of specifications for these products, in order to meet different requirements of customers. Our product range includes Cuplock Vertical/Standard, Cuplock Ledger/Horizontal, Cuplock Transom, Cuplock Hop-Up Bracket and Cuplock accessories etc.

Cuplock 비계 부품 목록

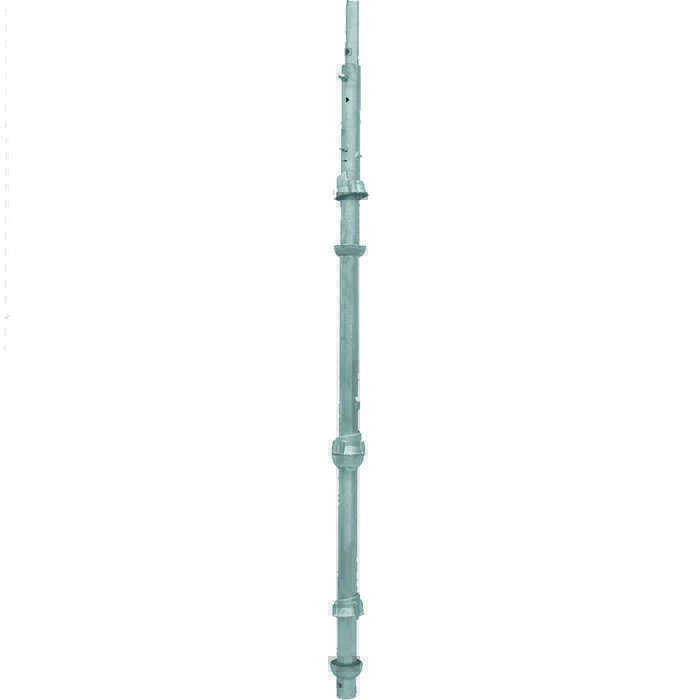

Cuplock 표준

Cuplock 표준은 cuplock 시스템의 수직 부분입니다. 상단 컵과 하단 컵 포함 OD48.3mm. 컵락 표준 크기 및 사양에 대한 자세한 내용을 보려면 클릭하세요.

가격을 물어보세요

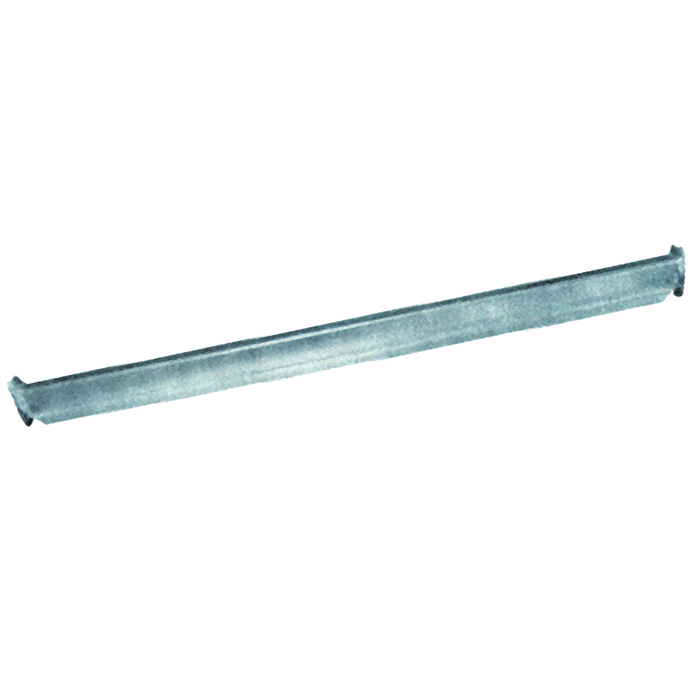

Cuplock은 상인방을 강화합니다

Cuplock 비계 오메가 트랜솜은 비계 배튼을 지지하여 보행판과 작업 플랫폼을 형성합니다. 컵락 시스템에는 1개의 보드, 2개의 보드, 3개의 보드 오메가 트랜섬이 있습니다.

가격을 물어보세요

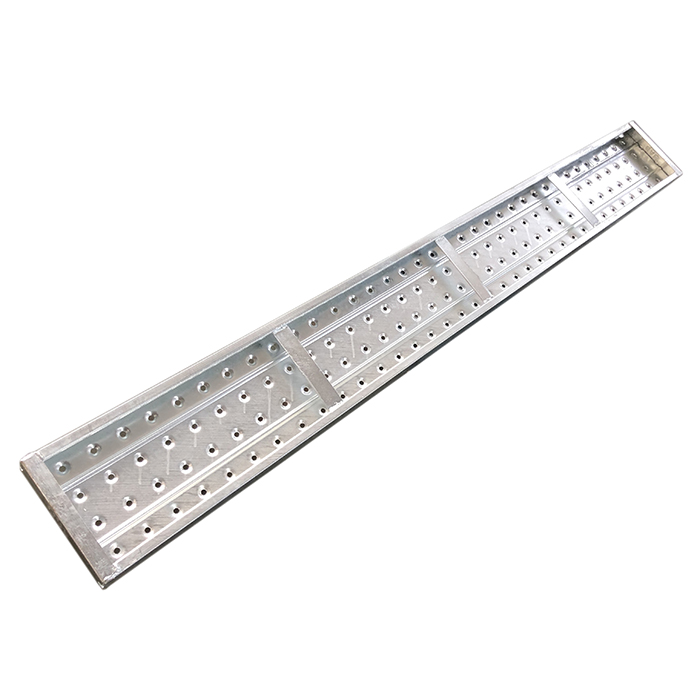

Scaffolding Plank

238x57mm Cuplock Omega Battens with Plain Ends Work with Cuplock Scaffold Omega Transom.

Ask A Price

Cuplock 원장

Cuplock 원장은 cuplock 시스템 비계의 수평 부분입니다. 원장 블레이드가 있는 OD48.3mm 비계 튜브로 만들어졌습니다. Cuplock 원장 크기 및 사양을 보려면 세부 정보 보기를 클릭하세요.

가격을 물어보세요

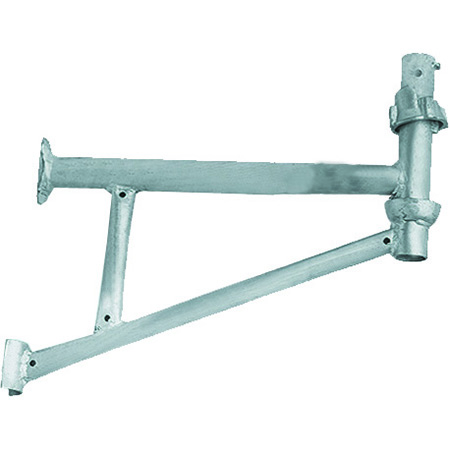

Cuplock Tube Bracket

Cuplock scaffold system three board brackets hold three pieces of cuplock planks in width. It is used for hanging and suspended scaffold construction.

Ask A Price

Base Jack

Cuplock scaffolding leveling parts as feet of the cuplock tower. OD38mm hollow screw jack stem or OD35mm solid base jack for your cuplock system.

Ask A Price

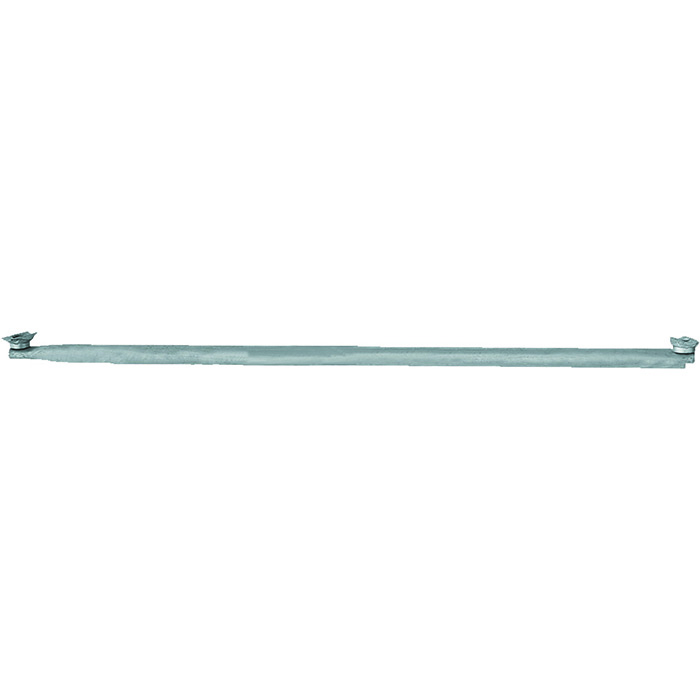

Cuplock 대각선 버팀대

2개의 회전날이 있는 Cuplock 대각선 버팀대. 회전 블레이드는 건설 중인 컵록 수직 컵에 삽입됩니다.

가격을 물어보세요

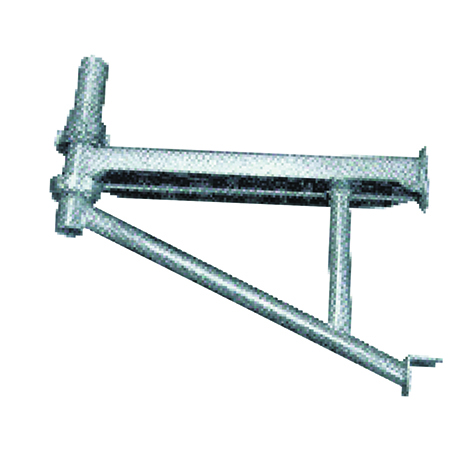

Cuplock Angle Bracket

Cuplock Omega Hop Up Bracket are side bracket used to support scaffold omega battens and boards in cuplock system with T section.

Ask A Price

Stair ladder

Cuplock scaffolding lightweight aluminum stairs for access construction and building with hooks.

Ask A Price

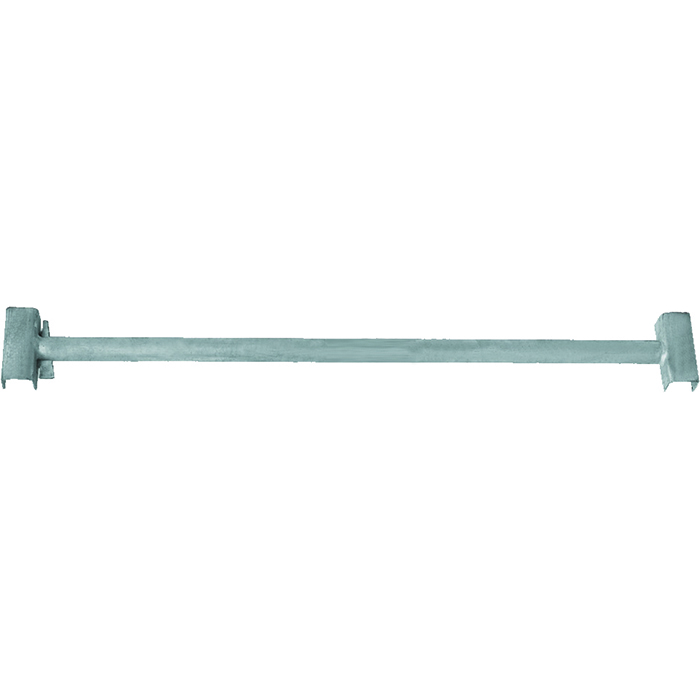

Cuplock Transom

Cuplock 비계 시스템 중간 상인방은 cuplock 원장 중앙에 있는 비계 판자를 지지하는 데 사용됩니다.

가격을 물어보세요

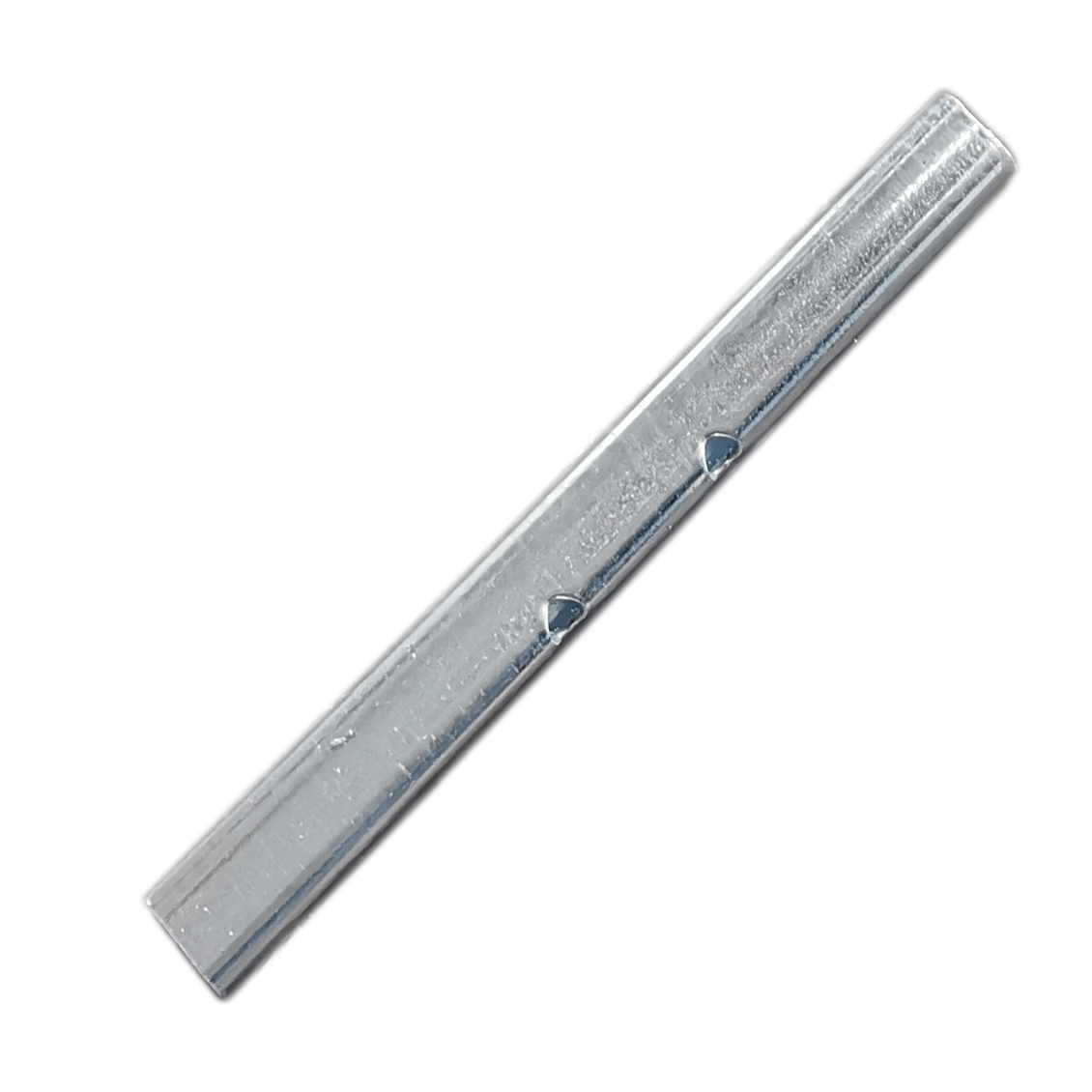

Joint Coupler

Extended spigot adaptor connects cuplock cantilever frames, brackets, and cuplock standard in handing and suspended cuplock system construction.

Ask A Price

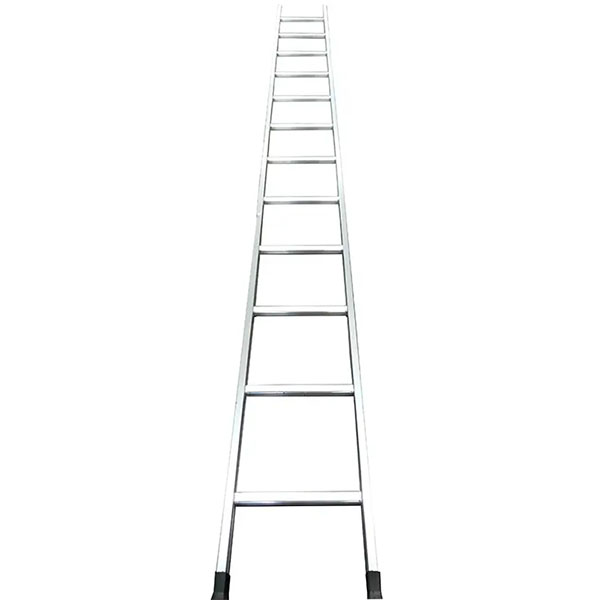

straight ladder

Cuplock scaffold steel ladders offer an access system. It is with a socket in manufacturing. The cuplock ladders are fixed by a ladder bracket in construction.

Ask A Price

Core Cuplock Systems Parts manufactured by EK scaffolding are as follow:

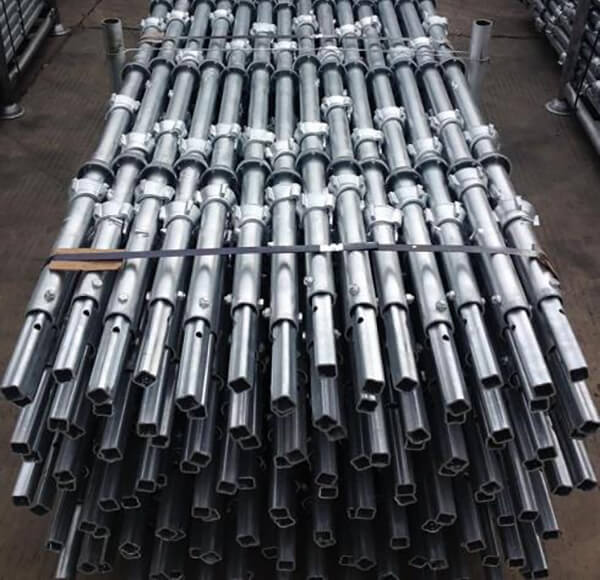

Spigoted Standard / Vertical

These cuplock standards are used in conjunction with integral spigots, 150mm long, are provided at the top of each for making vertical connections. The spigots are drilled to receive locking pins, when it is necessary to resist minor tensile forces between standard members.

Cuplock Spigoted Standard / Vertical Steel Tube: 48.3*3.2mm
Code	Item	Length		Weight
EK-CLS001	Cuplock Spigot Standard	0.5 M	1’8"	3.40 KG	7.50 LBS
EK-CLS002	Cuplock Spigot Standard	1.0 M	3’3"	6.10 KG	13.45 LBS
EK-CLS003	Cuplock Spigot Standard	1.5 M	4’11"	8.72 KG	19.22 LBS
EK-CLS004	Cuplock Spigot Standard	2.0 M	6’6"	11.34 KG	25.00 LBS
EK-CLS005	Cuplock Spigot Standard	2.5 M	8’2"	13.95 KG	30.75 LBS
EK-CLS006	Cuplock Spigot Standard	3.0 M	9’10"	16.57 KG	36.53 LBS
Specifications can be customized according to requirements.

자세히 알아보십시오

Spigotless Standard / Vertical

These standards have no spigot, this combination of components will cater for all extended soffit heights, but for lower heights just spigotless design allows the insertion of jacks with various head components to meet the requirements of differing support applications such as aluminum beam support or decking systems.

Cuplock Spigotless Standard / Vertical Steel Tube: 48.3*3.2mm
Code	Item	Length		Weight
EK-CLS007	Cuplock Spigotless Standard	0.8 M	2’7"	4.56 KG	10.05 LBS
EK-CLS008	Cuplock Spigotless Standard	1.3 M	4’3"	7.18 KG	15.83 LBS
EK-CLS009	Cuplock Spigotless Standard	1.8 M	6’	9.79 KG	21.58 LBS
EK-CLS010	Cuplock Spigotless Standard	2.3 M	7’6"	12.41 KG	27.36 LBS
EK-CLS011	Cuplock Spigotless Standard	3.0 M	9’9’’	15.70 KG	34.61 LBS
Specifications can be customized according to requirements.

자세히 알아보십시오

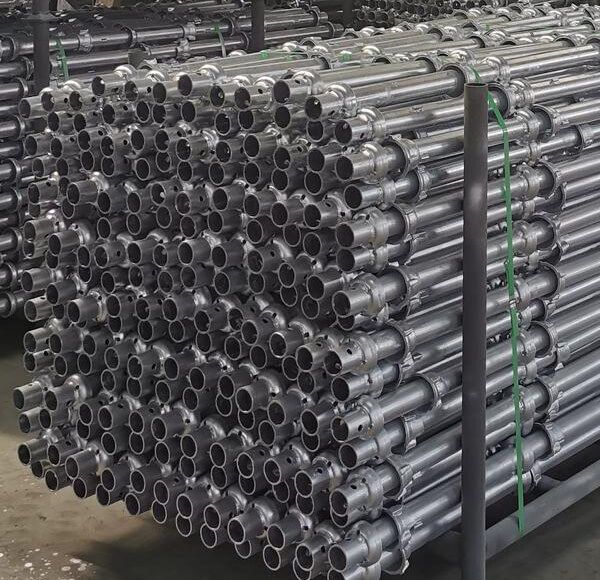

cuplock scaffolding spigotless standard/vertical

Cuplock Ledger / Horizontal

Cuplock Ledgers are manufactured from 48.3*3.0mm scaffolding tube with forged steel blade ends which locate into bottom cups of the standards and are locked in place by the corresponding top cups. Ledgers are available in various lengths to provide the desired grid specification for scaffolding or formwork system.

Cuplock Ledger / Horizontal Steel Tube: 48.3*3.0mm
Code	Item	Length		Weight
EK-CLL001	Cuplock Ledger	0.6 M	2’	2.35 KG	5.18 LBS
EK-CLL002	Cuplock Ledger	1.0 M	3’3"	3.75 KG	8.27 LBS
EK-CLL003	Cuplock Ledger	1.5 M	4’11"	5.47 KG	12.06 LBS
EK-CLL004	Cuplock Ledger	2.0 M	6’6"	7.21 KG	15.90 LBS
EK-CLL005	Cuplock Ledger	2.5 M	8’2"	8.93 KG	19.69 LBS
Specifications can be customized according to requirements.

자세히 알아보십시오

Cuplock Transom

Cuplock transoms are manufactured from 48.3*3.2mm scaffolding tube and designed to provide intermediate support for standard scaffold walk boards by spanning between the inner and outer ledgers.

Cuplock Transom Steel Tube: 48.3*3.2mm
Code	Item	Length		Weight
EK-CLT001	Cuplock Transom	0.56 M	1’10’’	3.79 KG	8.36 LBS
EK-CLT002	Cuplock Transom	0.80 M	2’7"	4.67 KG	10.30 LBS
EK-CLT003	Cuplock Transom	1.30 M	4’3"	6.50 KG	14.33 LBS
EK-CLT004	Cuplock Transom	1.80 M	6’	8.33 KG	18.36 LBS
Specifications can be customized according to requirements.

자세히 알아보십시오

Cuplock Brace / Diagonal

Cuplock braces are manufactured from 48.3*3.2mm scaffolding tube and each brace has two swivel blade ends. Their function is to provide transverse and longitudinal bracing to scaffold structures.

Cuplock Brace / Diagonal Steel Tube: 48.3*3.2mm
Code	Item	Length		Weight
EK-CLB001	Cuplock Brace	1.5*1.8M	4’11’’*6’	8.70 KG	19.18 LBS
EK-CLB002	Cuplock Brace	1.8*2.0M	6’*6’6’’	9.80 KG	21.60LBS
EK-CLB003	Cuplock Brace	1.5*2.5M	4’11"*8’2’’	10.70 KG	23.59 LBS
EK-CLB004	Cuplock Brace	2.0*2.5M	6’6"*8’2’’	11.50 KG	25.35 LBS
EK-CLB005	Cuplock Brace	2.0*3.0M	6’6’’*9’10’’	13.00 KG	28.66 LBS
Specifications can be customized according to requirements.

자세히 알아보십시오

모든 컵락 제품

Cuplock 스캐 폴딩 시스템

1000mm HDG Cuplock 스캐 폴딩 수직

Cuplock 스캐 폴딩 시스템을위한 뜨거운 딥 아연 도금 원장 또는 수평

1.2m HDG Cuplock 스캐 폴딩 트랜섬 시스템

페인팅 Cuplock 스캐 폴딩 시스템 수평 원장

페인팅 Cuplock 스캐 폴딩 시스템 Transom

그림 Cuplock 스캐 폴딩 시스템 수직 표준

Cuplock 스캐 폴딩 시스템 원장 끝

Cuplock이 위조 된 탑 컵

Cuplock 스캐 폴딩 하단 컵

아연 도금 Cuplock 스캐 폴딩 원장 수평

아연 도금 스캐 폴딩 Cuplock 시스템 표준 수직

Cuplock 스캐 폴딩 시스템 아연 도금 원장은 수평으로 칠해졌습니다

2.3m 수직 HDG Cuplock 스캐 폴딩 시스템

Cuplock 스캐 폴딩 HDG 원장

Cuplock 스캐 폴딩 시스템 HDG 스캐 폴딩

Cuplock 비계 HDG 아연 도금 표준 수직

1200mm HDG Cuplock 스캐 폴딩 시스템 원장

900mm 아연 도금 Cuplock 스캐 폴딩 시스템 원장

아연 도금 원장 스캐 폴딩 Cuplock 브레이싱 시스템

HDG Cuplock 스캐 폴딩 시스템 원장 수직

단조 요리 원장 블레이드

2.0m HDG Cuplock 스캐 폴딩 시스템 표준

1.2m Cuplock 스캐 폴딩 시스템 HDG 원장

0.6m 아연 도금 Cuplock 스캐 폴딩 시스템 수평

0.9m Cuplock 스캐 폴딩 시스템 아연 도금 원장

0.9m Cuplock 스캐 폴딩 시스템 HDG 수평

0.9m 아연 도금 Cuplock 스캐 폴딩 수평 시스템

Cuplock 스캐 폴딩 시스템 원장 수평

0.6m Cuplock 스캐 폴딩 시스템 HDG 원장

당신이 좋아하는 제품을 보내주십시오.

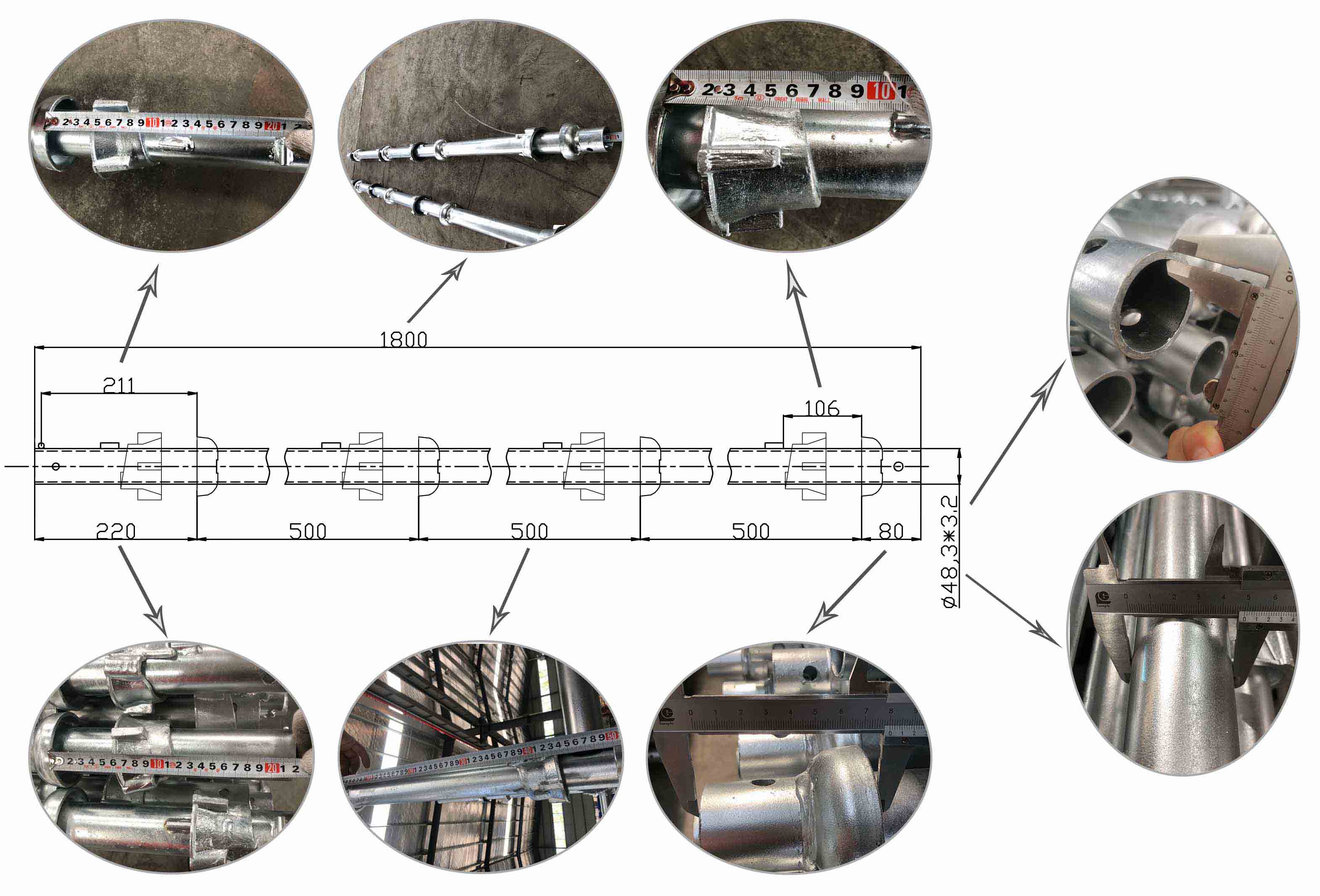

EK 컵락 시스템 검사

EK Scaffolding's professional QC will make detailed measurements based on the drawings confirmed with customers after scaffold cuplock products come out, so as to ensure that the size of cuplock scaffolding products meets customer requirements.

테스트 보고서 요청

EK Cuplock 스캐 폴딩 설치 테스트

EK Scaffolding - Before cuplock product packaging, professional quality inspection personnel will randomly extract components of Cuplock Scaffolding system from the products purchased by customers for installation and testing, so as to check whether the product can be used normally.

EK Cuplock 스캐 폴딩 설치 테스트

Cuplock Scaffolding Catalogue

Here is catalogue of EK cuplock scaffolding system. You can see all our diagonal brace, ledger and standard products here.

If you feel that cuplock scaffold catalogue cannot satisfy you, we also have files to download.

이름	다운로드
EK Cuplock 비계 시스템 Catalogue.pdf	다운로드

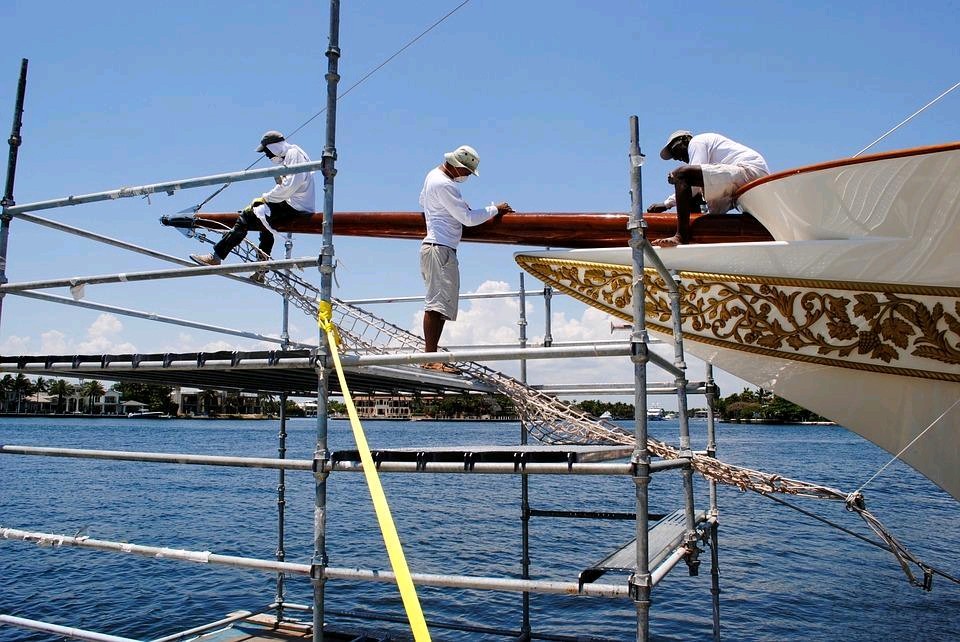

Projects of Cuplock Scaffolding System

The versatility and wide range of cuplock makes it an ideal system for almost any situation. From the simple residential building project to the most complex
access and support structures, it can follow curves and complex contours and is also suitable for many industrial maintenance situations.

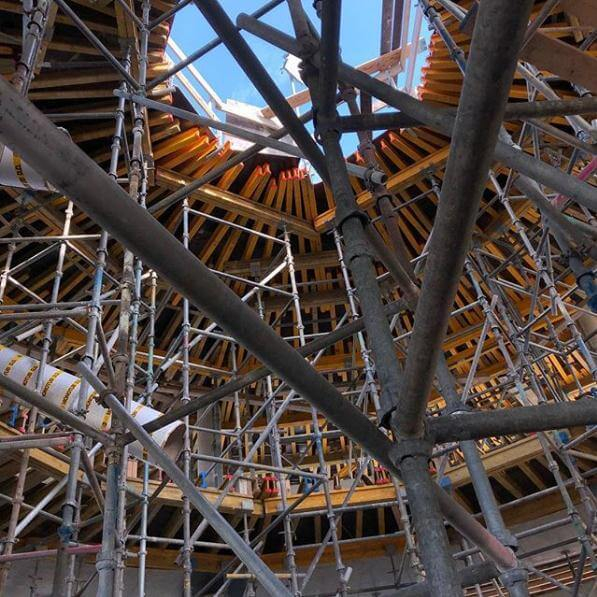

Cuplock for Curved Structures

Cuplock Scaffolding System is ability to allow ledgers / horizontals to lock into the standards / verticals from any angle. Because of variable Cuplock System sizes curved structures using can be easily and well realized.

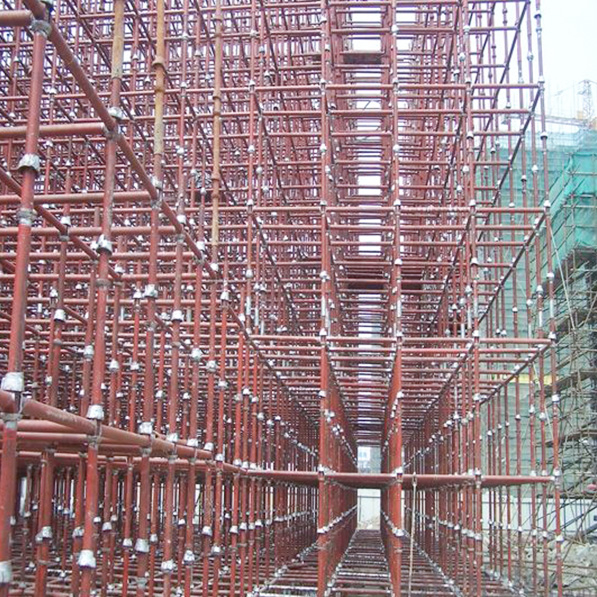

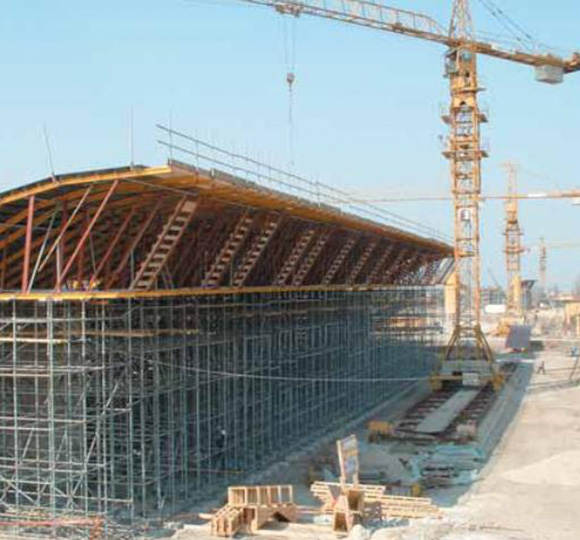

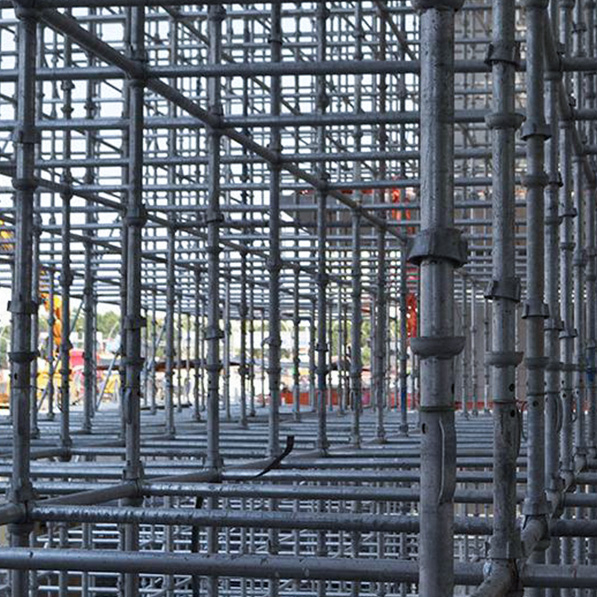

Cuplock for Support Structures

Cuplock Scaffolding System is widely used to create scaffolding support structures. Outrigger load carrying capacity of this cuplock system is very high. And the range of components allows the system to respond virtually and support applications.

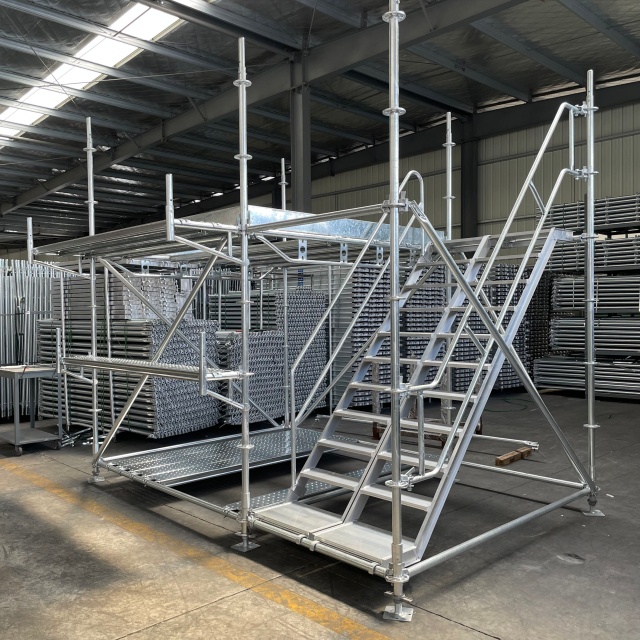

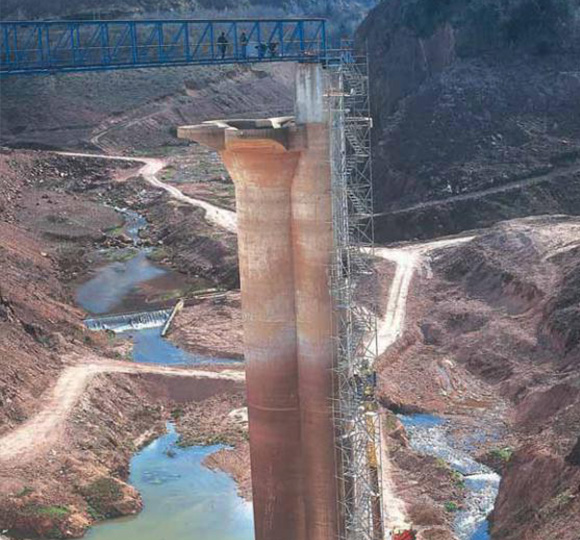

Cuplock for Staircase Towers

The Cuplock Staircase tower incorporates special staircase components in the traditional Cuplock tower to create a safe, user-friendly access solution and is quick and easy to install.
