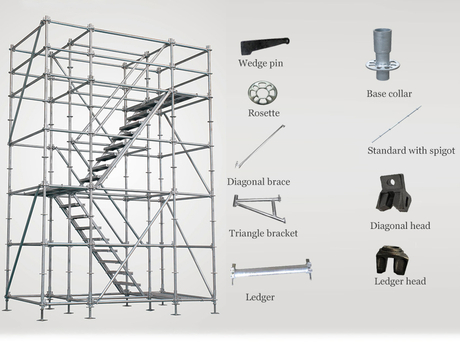

링록 비계 시스템은 링록 표준, 원장, 대각선 버팀대, 비계 워크 보드, U-헤드 잭, 베이스 잭, 트러스 및 사다리를 포함한 여러 주요 구성 요소로 구성됩니다. 이러한 구성요소는 잠금 메커니즘을 사용하여 서로 안전하게 연결될 수 있습니다. 이 가이드는 링록 비계 시스템의 각 부분에 대한 자세한 소개를 제공합니다.

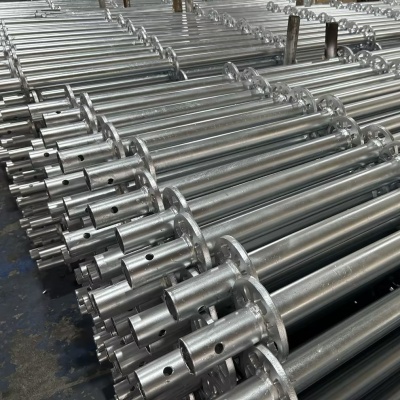

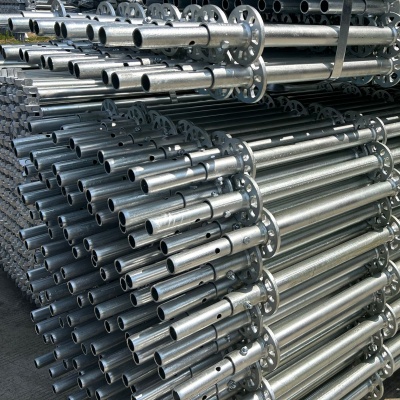

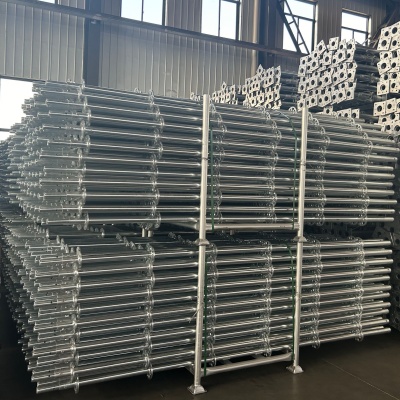

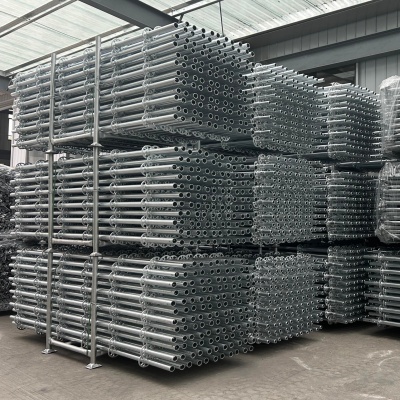

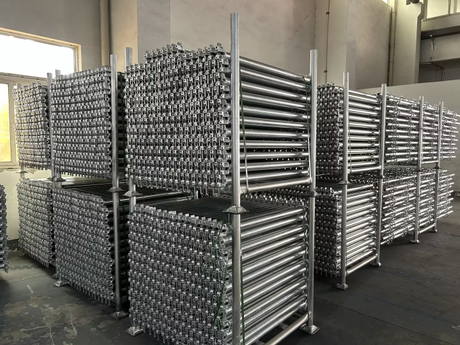

Ringlock 표준은 비계 시스템의 수직 지지 구성 요소입니다. 각 ringlock 표준에는 500mm 간격으로 용접된 원형 비계 노드가 있으며, 이는 ringlock 원장 및 ringlock 대각선 버팀대와 같은 구성 요소를 연결하는 데 사용됩니다. Ringlock 표준은 내부 커넥터를 사용하여 연결됩니다. 우리는 내부 커넥터가 있는 것과 없는 것의 두 가지 유형의 링록 표준을 제공합니다.
표준 사양:
길이: 일반적인 길이는 0.5m, 1m, 1.5m, 2m, 2.5m, 3m입니다.
자료: Q235 또는 Q345 고강도 강철
직경: 48.3mm
표면 처리: 아연 도금
마개가 없는 Ringlock 표준
마개가 있는 Ringlock 표준

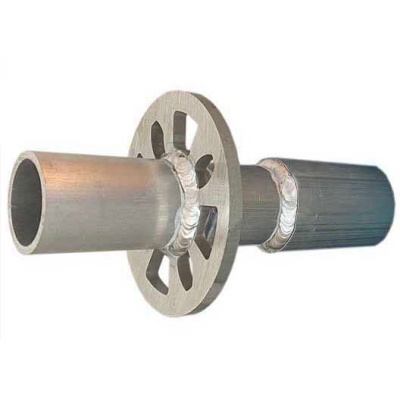

Ringlock 베이스 칼라는 Ringlock 비계 시스템의 기본 구성 요소입니다. 이는 원형 노드, 내경 48.3mm 튜브(베이스 잭 연결용) 및 57mm 외부 튜브(링록 표준 연결용)로 구성됩니다. 일반적으로 링록 표준과 베이스 잭을 연결하는 데 사용되어 비계의 안정적인 기초를 보장합니다.
베이스 칼라 사양:
치수: 일반적인 크기에는 240mm와 430mm가 포함됩니다. 요청 시 맞춤형 크기도 제공됩니다.
무게:약 2~3kg
자료: Q235 또는 Q345 고강도 강철
표면 처리 : 아연 도금

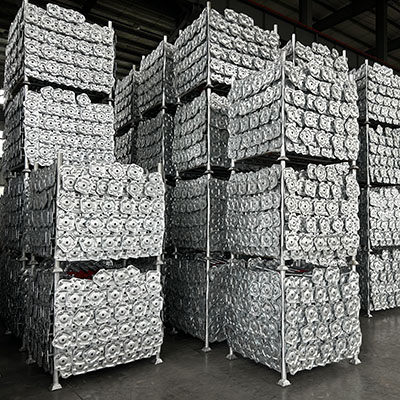

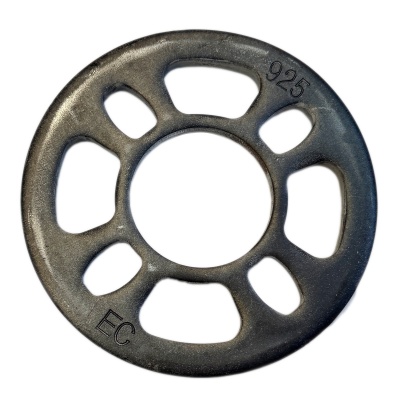

링록 로제트는 링록 비계 시스템의 수직 포스트의 중요한 구성 요소입니다. 이는 ringlock 표준에 용접되어 ringlock 원장, ringlock 대각선 버팀대 및 ringlock 브래킷과 같은 구성 요소에 연결됩니다. 링록 로제트에는 8개의 구멍이 있어 8방향으로 연결할 수 있어 다양한 모양의 비계 시스템을 유연하게 조립할 수 있습니다.
로제트 사양:
벽 두께: 8-10mm
직경: 120mm
재질: Q235 또는 Q345 고강도 강판
표면 처리: 아연 도금

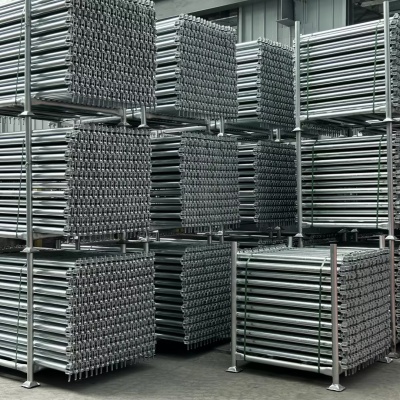

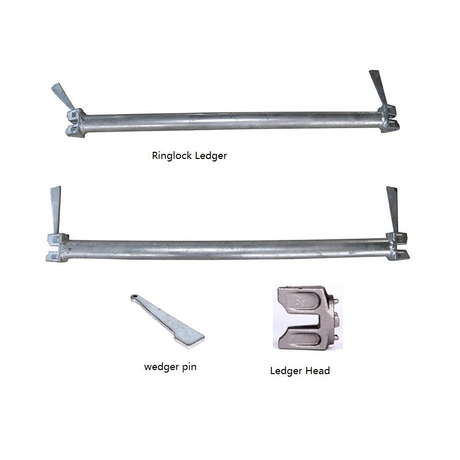

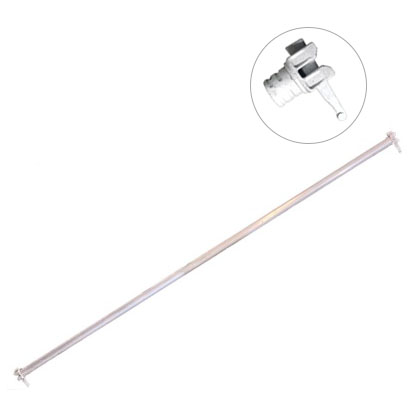

ringlock 원장은 표준을 연결하고 ringlock 시스템 프레임워크를 구축하는 데 사용되는 ringlock 비계 시스템의 수평 지지 구성 요소로 비계의 변형 저항을 향상시킵니다. Ringlock 원장은 양쪽 끝에 크로스바 헤드가 용접되어 있어 ringlock 표준의 ringlock 로제트에 빠르게 삽입하고 잠글 수 있습니다. 이 방법을 사용하면 비계 시스템의 설치 프로세스가 더 빠르고 효율적으로 이루어집니다.
원장 사양:
길이: 일반적인 길이에는 0.3m, 0.6m, 0.9m, 1.2m, 1.5m, 1.8m 및 2.5m가 포함됩니다.
직경: 48.3mm
자료: Q235 또는 Q345 고강도 강철
표면 처리: 아연 도금

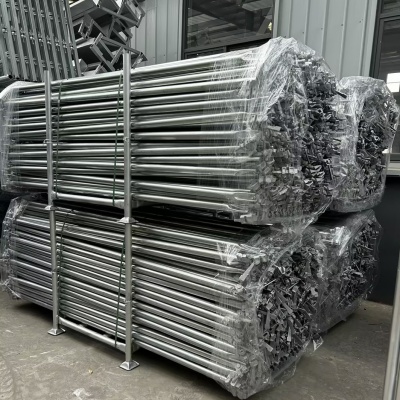

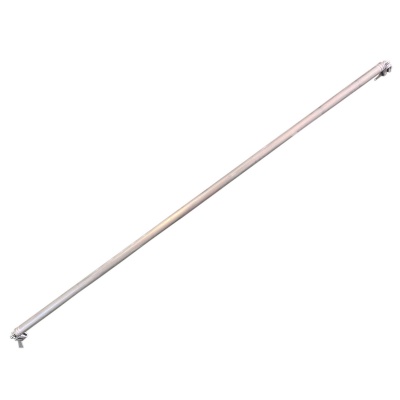

Ringlock 대각선 버팀대는 Ringlock 원장과 Ringlock 표준을 대각선으로 연결하는 데 사용됩니다. 다양한 지지 노드를 활용하여 더 강력한 삼각형 지지 시스템을 형성하여 비계 시스템의 강도와 안정성을 향상시킵니다. Ringlock 대각선 버팀대의 양쪽 끝은 Ringlock 표준의 Ringlock 로제트에 직접 삽입할 수 있는 쐐기형 구조로 용접됩니다.
대각선 버팀대 사양:
길이: 1m ~ 3m, 일반적으로 Ringlock 표준 및 원장의 길이에 따라 맞춤화됩니다.
직경: 48.3mm
자료: Q235 또는 Q345 고강도 강철
표면 처리: 아연 도금

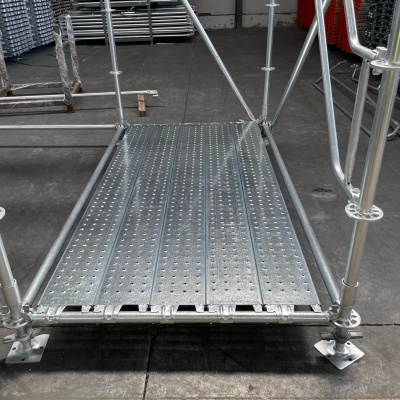

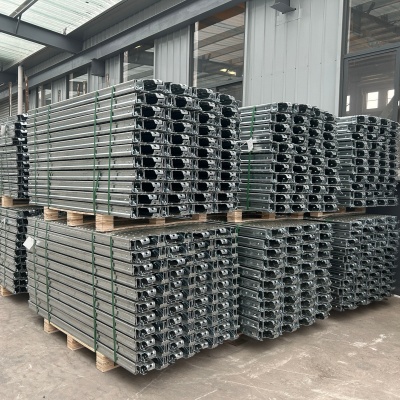

링록 비계 시스템의 주요 작업 플랫폼 역할을 하는 비계 보행판은 일반적으로 강철 또는 알루미늄으로 만들어집니다. 표면에 미끄럼 방지 및 부식 방지 처리가 필요하며 높은 하중 지지력과 미끄럼 방지 표면을 갖추고 있습니다. 비계 보행판은 양쪽 끝에 안전 고리가 장착되어 링록 원장에 단단히 고정되어 작업자의 안전과 플랫폼 안정성을 보장합니다.
워크보드 사양:
길이: 일반적으로 1미터에서 3미터까지 다양한 길이로 제공됩니다.
폭: 0.3미터 ~ 0.5미터
자료: Q235 또는 Q345 고강도 강철
표면 처리: 아연 도금, 배수, 미끄럼 방지 및 부식 방지 특성을 위한 미끄럼 방지 천공 디자인.

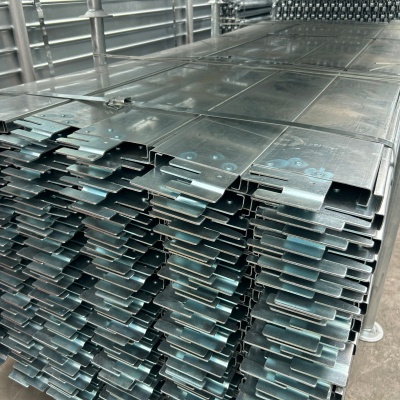

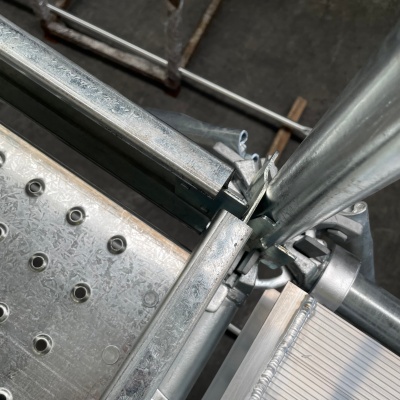

Ringlock 발가락 보드는 비계 플랫폼이나 개방된 공간의 측면을 따라 설치된 수직 장벽입니다. 연동 설계를 통해 플랫폼 영역을 둘러싸고 도구와 장비가 플랫폼에서 떨어지는 것을 방지하여 비계 위에서 높은 곳에서 작업할 때 추가적인 안전 보호 기능을 제공합니다.
발가락 보드 사양:
길이: 0.4m - 3m
폭: 152mm
자료: Q235 또는 Q345 고강도 강철
표면 처리: 아연 도금

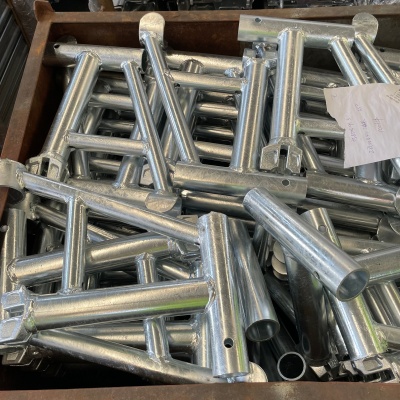

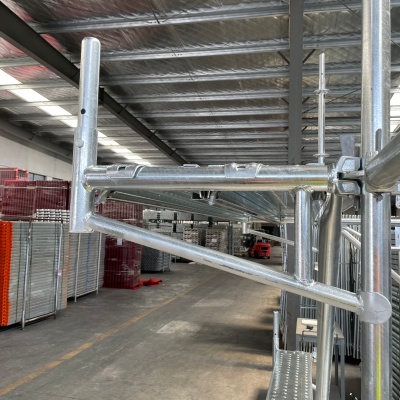

Ringlock 브래킷은 작업 플랫폼 또는 접근 플랫폼을 안전하게 확장하는 데 필수적인 도구입니다. 이러한 Ringlock 브래킷을 사용하여 ringlock 표준 및 원장과 연결하면 비계 보행용 보드를 메인 프레임 너머로 확장할 수 있어 작업자에게 서거나 가장자리를 따라 필요한 도구 및 재료를 보관할 수 있는 중요한 추가 공간을 제공할 수 있습니다.
브래킷 사양:
치수: 표준 크기는 300mm x 200mm입니다.
자료: Q235 직류 전기를 통한 강철
표면 처리: 아연 도금

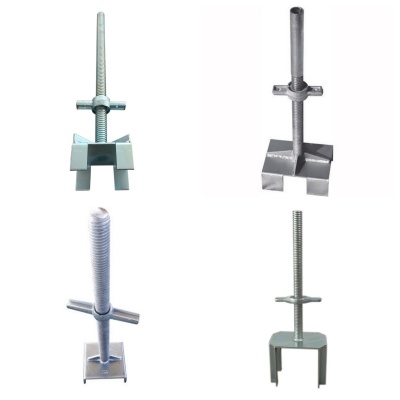

U 헤드 잭은 비계 상단에 설치되며 높이 조절이 가능하여 빔을 지지하는 데 사용됩니다. 시공 중에 미세한 높이 조정이 가능합니다.
U 헤드 잭 사양:
치수: 높이는 일반적으로 300mm에서 600mm 사이에서 조정 가능합니다.
무게: 약 7~10kg.
재질: 고강도 강철.
표면 처리: 아연 도금.

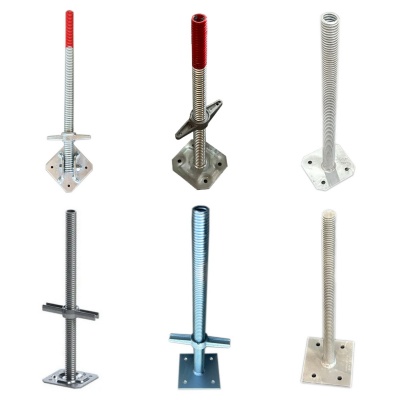

비계 시스템의 하단에는 이를 지지하기 위한 베이스 잭이 설치됩니다. 너트를 돌려 비계의 높이를 조절할 수 있으며, 베이스 잭도 시스템에 안정성을 제공합니다.
베이스 잭 사양:
높이: 300-1500mm
베이스 플레이트: 300-500mm
자료: Q235 강철
표면 처리: 아연 도금, 도장

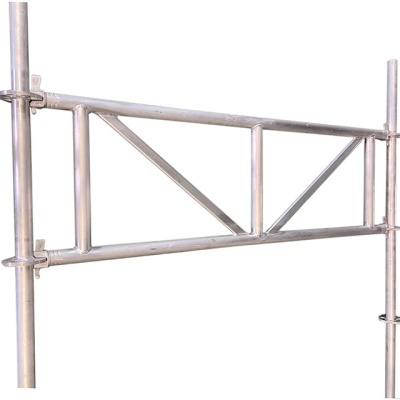

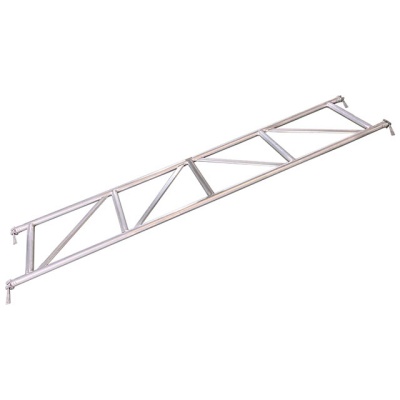

Ringlock 트러스는 안정적인 삼각형 구조를 형성하는 여러 개의 강철 막대로 구성된 Ringlock 비계 시스템의 수평 구성 요소입니다. 링록 원장에 비해 더 큰 내하중 용량을 제공합니다.
Ringlock 트러스 사양:
크기: 1-3 미터
무게: 약 10~15kg
자료: Q235 또는 Q345 강철

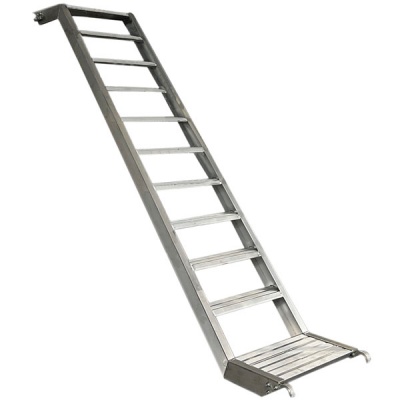

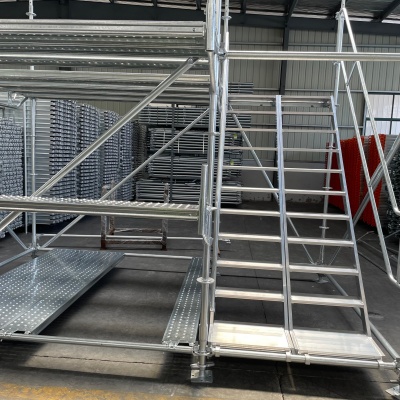

비계 사다리는 비계 시스템에 직접 연결될 수 있으며 비계 구조와 완벽하게 통합되어 다단계 접근이 가능합니다. 플랫폼, 계단 섹션, 편리한 출입 지점을 갖추고 있어 작업자에게 안전한 접근을 제공합니다.
비계 사다리 사양:
크기: 일반적인 높이는 2미터와 3미터입니다.
재질: 알루미늄 합금 또는 강철.
표면 처리 : 아연 도금
FAQ
A: 직립 디스크는 동일한 간격으로 용접됩니다. 표준 간격은 500mm입니다(국가 표준에서 권장). 특별한 시나리오의 경우 300mm/600mm/1000mm 간격을 맞춤 설정할 수 있습니다.
Q. 가로바 길이 규격은 어떻게 되나요? 맞춤 설정할 수 있나요?
A: 수평 막대의 일반적인 길이는 다양한 비계 범위 요구 사항을 충족하기 위해 0.5m, 1.0m, 1.5m, 2.0m, 2.5m 및 3.0m입니다. 비표준 길이(예: 3.5m 및 4.0m)를 맞춤 설정할 수 있습니다.
Q: 직립과 수평 철근만 사용하고 대각선 버팀대는 생략할 수 있나요?
A: 대각선 버팀대를 생략하는 것은 엄격히 금지되어 있습니다. 대각선 버팀대는 측면 변위 및 전복에 대한 비계의 저항을 위한 핵심 구성 요소입니다. 직립대와 수평철근만을 이용한 비계구조는 측면 강성이 매우 떨어지는 '강성 프레임 구조'이다. 건설 하중과 풍하중을 받는 비계는 붕괴되기 매우 쉽고 국가 안전 기준을 위반합니다.
